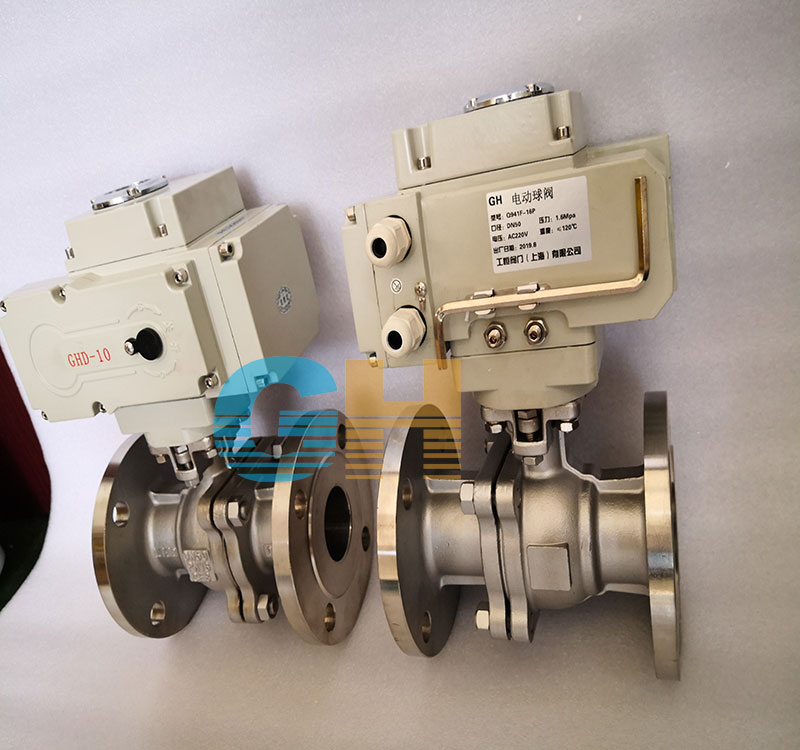

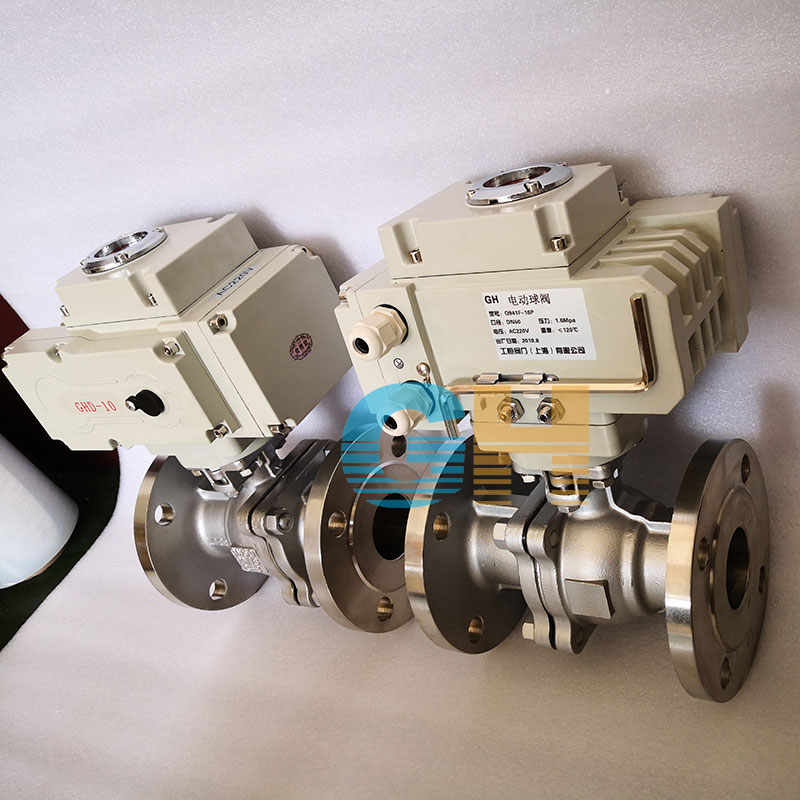

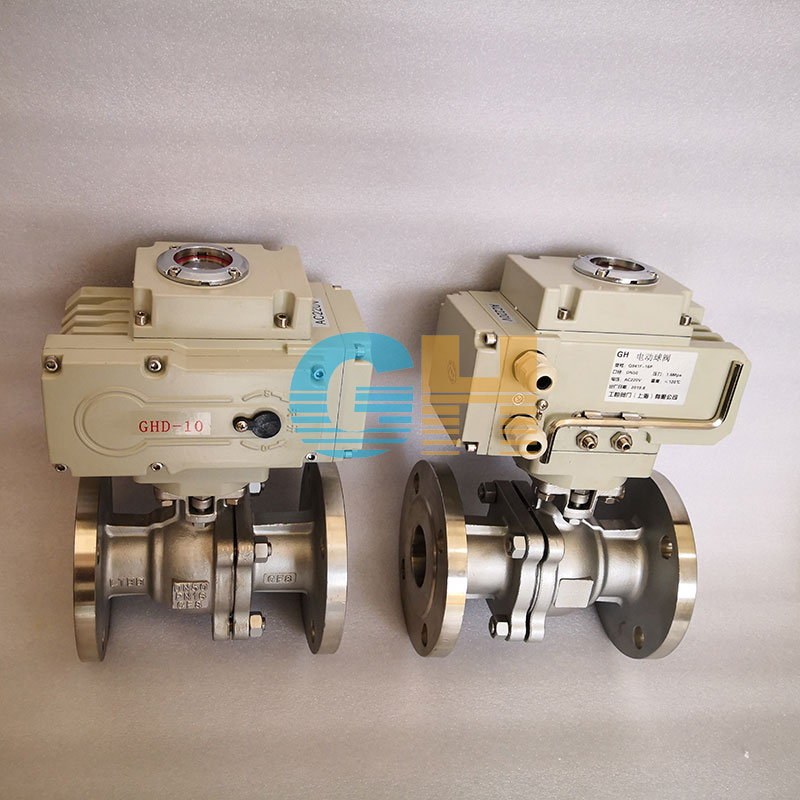

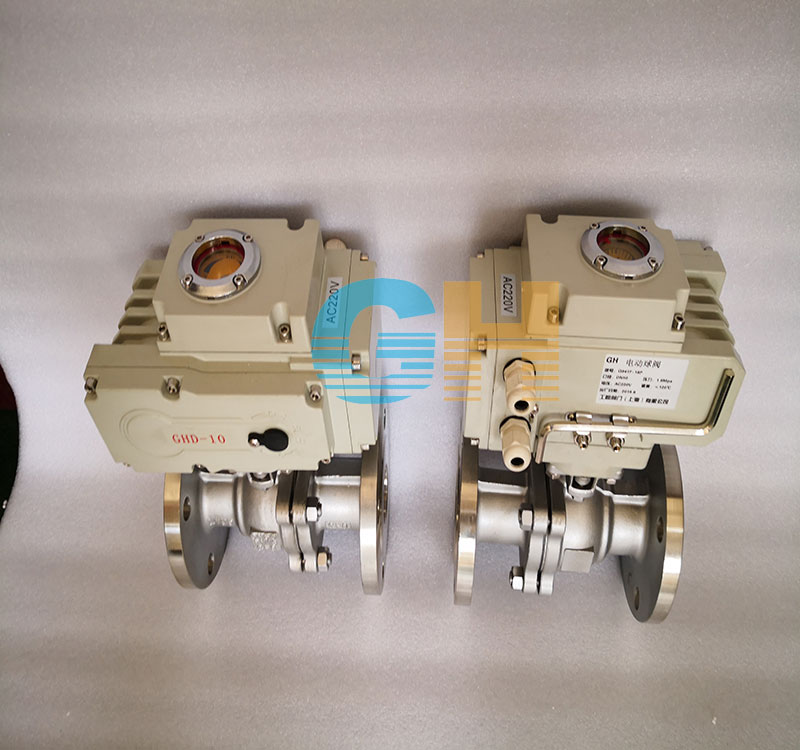

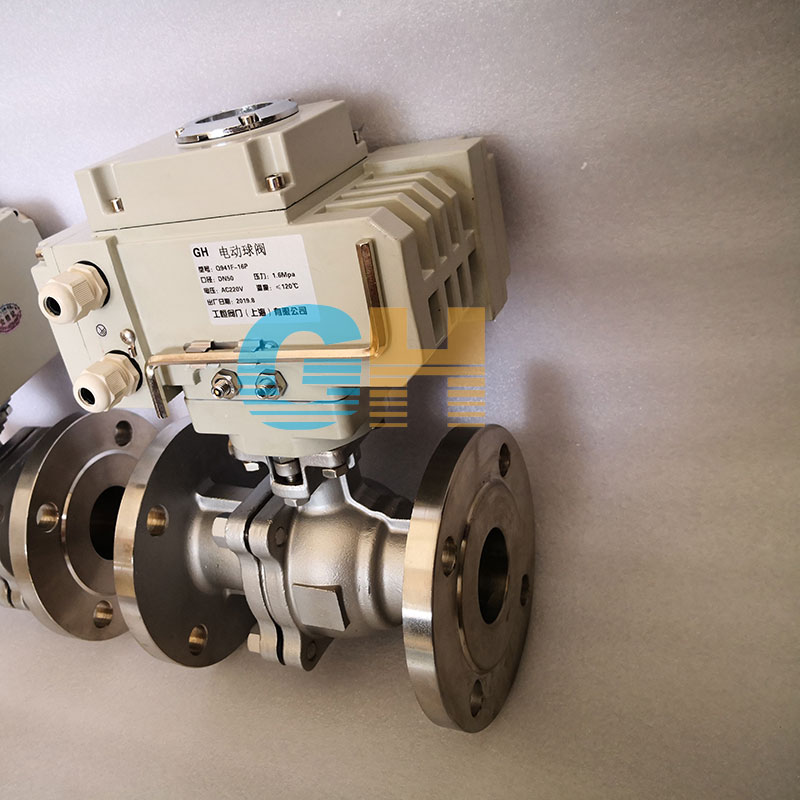

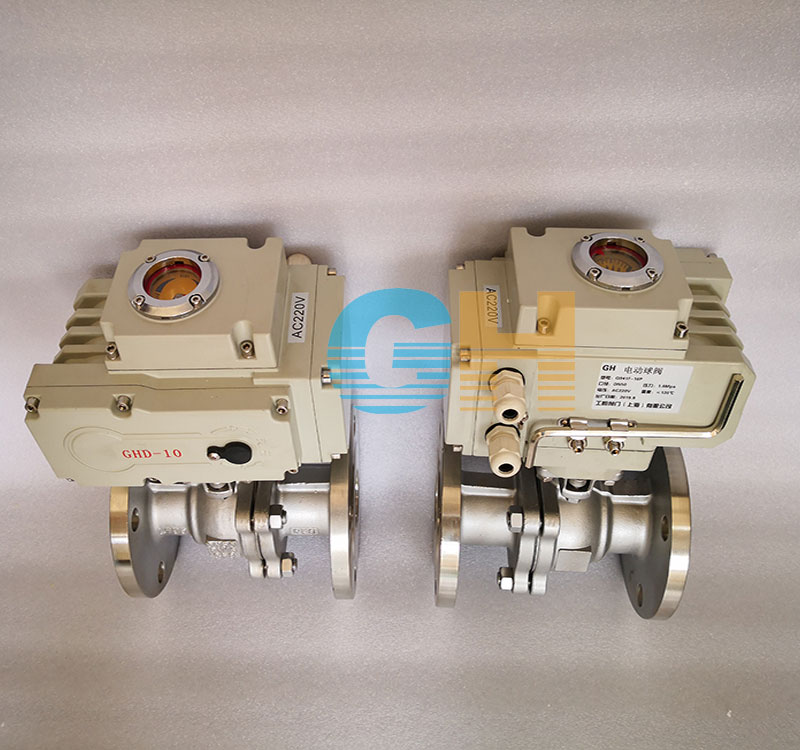

Q941F电动高平台球阀 法兰电动高平台球阀

类别:电动阀门 日期:2021-05-17

品牌 : GH/工恒 型号 : Q941F
材质 : 铸钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : 15-300mm
适用介质 : 各种高腐蚀化学介质 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 电动
零部件及配件 : 执行器 用途 : 截止
类型(通道位置) : 二通式
产品详情
Product details


Q941F-16P电动不锈钢法兰球阀应用行业:石油、石化、化工、冶金、电力、钢铁、水利、城建、机械、煤炭、食品,医药、包装机械、水处理设备、环保设备、造纸
Q941F-16P不锈钢电动法兰球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用长,便于维修。配用气缸式执行机构,电动球阀分开关式和调节式两种型号。

球阀结构特性:
■流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。
■止推轴承减小阀杆摩擦力矩,可使阀杆长期平衡灵活。
■阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
■阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
■由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用长。
■下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
■电动执行器技术参数:
■电动执行器选配:DZVALVE系列
■作用形式: 普通开关型、调节型(4~20mA)
■环境温度: -30℃~+70℃
■电源电压: AC220V、AC380V(其他定制AC24,AC110等)  50/60Hz
■防护等级: IP67、IP68可选
■功能选项 (可选)
■防 爆 型: 防爆等级:dⅡBT3/T4
■信号反馈: 有源信号、S无源信号
■带加热器: 可在潮湿环境中干燥执行器内元件(可选)
■手动功能: 电动执行器带有手动开阀、关阀功能
■调 节 型: 输入4~20mA信号,实现阀门调节功能(只针对调节型适用)
备注: 电动执行器参数请另参考所选配的电动执行器资料。
