GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动

类别:电动阀门 日期:2021-05-27

产品概述

工恒阀门为了适应市场需求。通过软硬件技术结合,历经3年时间,开发出4G远程控制技术电动阀门。
4G远程控制运用云技术上传和下发命令,实施4G无线远程控制电动开启阀门,速度快,稳定性好,可直接用手机控制电动阀门;
工恒阀门在4G无线远程控制系统中分为两种产品类:
1、一对一控制;
2、一对多控制
一对一:
一个ID号配一个地址,一张物联卡配一个设备。把4G控制芯片内置到电动执行器或控制模块内,通过手机APP/电脑端控制阀门开度大小与关闭;
一对一结构图:

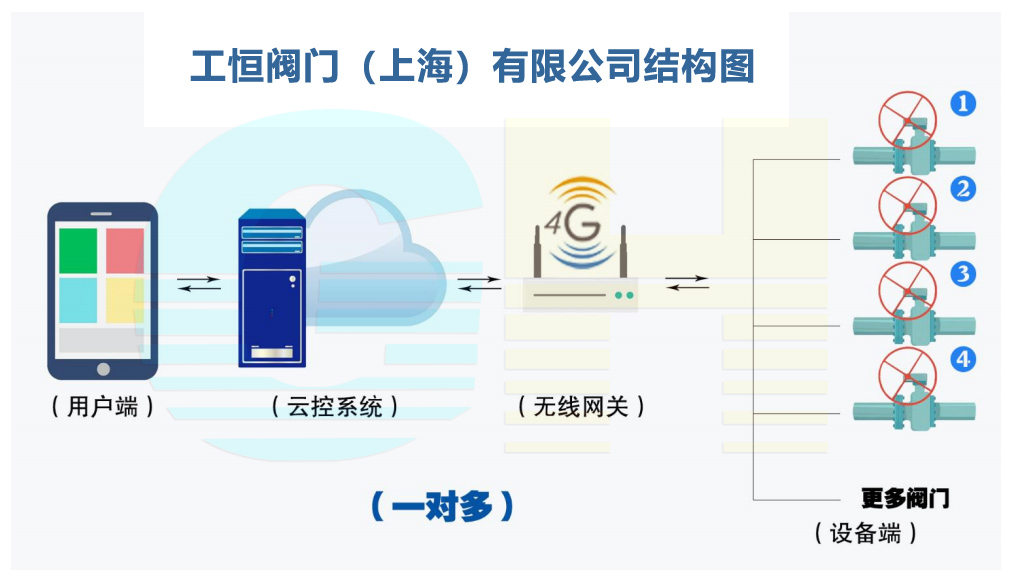

一对多:4G网关控制
一个ID号配多个地址,一张物联卡配多个执行器设备,4G无线网关连接多个执行器阀门,通过手机APP/电动端控制电动阀门开度大小。建议一个网关连接小于25台的电动阀门。信号更稳定,避免数据包丢失。网关与设备之间的可控距离为1公里内(如受遮挡物、各种环境因素等,都会影响网关和设备的可控距离)

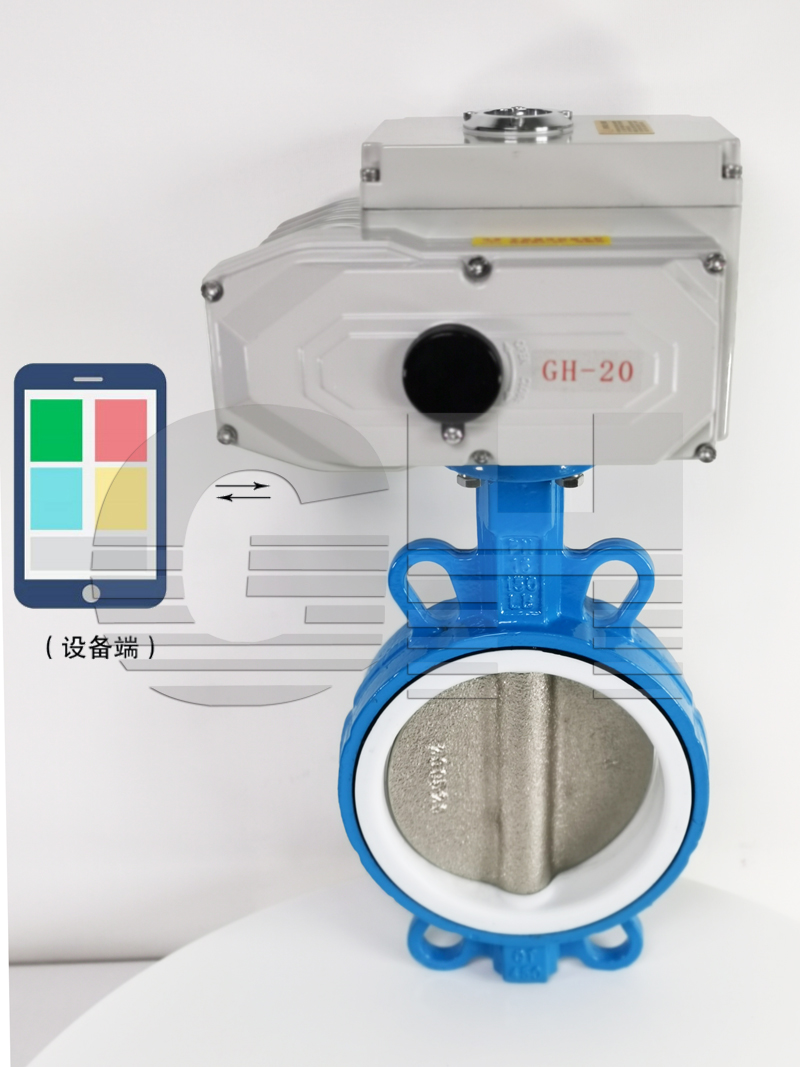

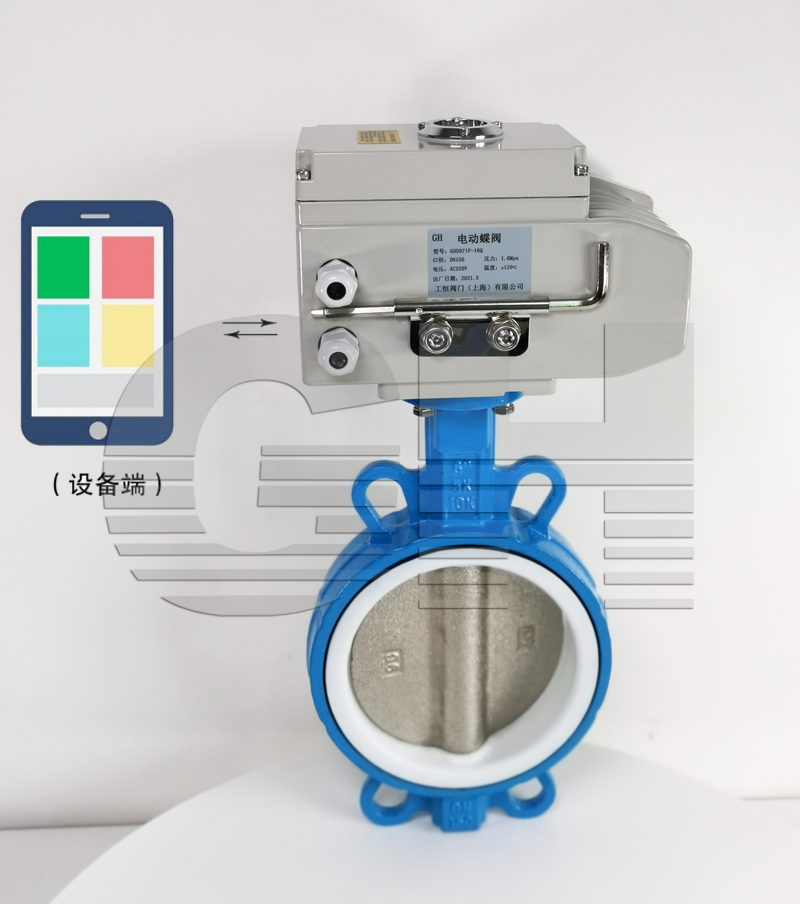

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀是由角行程电动执行机构和蝶阀组成,开关型电动蝶阀是直接接通电源(AC220V或其他电源等级的电源)通过开关正、反导向来完成开关动作。并配有4G无线控制网卡,可手机实适远程开关和调节,无需PLC,电动开关蝶阀结构简单,体种小,重量轻,启闭方便迅速、省力、流体阻力小,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。


主要零部件材料

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀主要零部件材料
零件名称 材料
阀体 球墨铸钢、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

设计标准

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀设计标准
设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-2000;JB/T9092-1999

主要外形连接尺寸

GHWXD971F-10Q-4G型无线电动开关对夹式蝶阀/无线电动蝶阀主要外形连接尺寸(mm)
公称通径DN L H1 H D1 Z-φd D L1
50 43 452 80/112 120/125 4-18 165 208
65 46 475 88/115 136/145 4-18 185 208
80 46/49 516 96/120 160/ 8-18 200 208
100 52/56 551 115/140 185 8-18 220 208
125 56/64 566 128/170 210 8-18 220 208
150 56/70 606 140/180 240 8-22 285 256
200 60/76 731 175/210 295 8-22 340 256
250 68/76 778 202/240 355 12-22 395/405 256
300 78/83 830 242/290 410 12-22 445/460 256
350 78/92 996 266/320 470 16-22 505-520 346
400 102 1058 298/350 515/525 16-26 565/580 346

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
