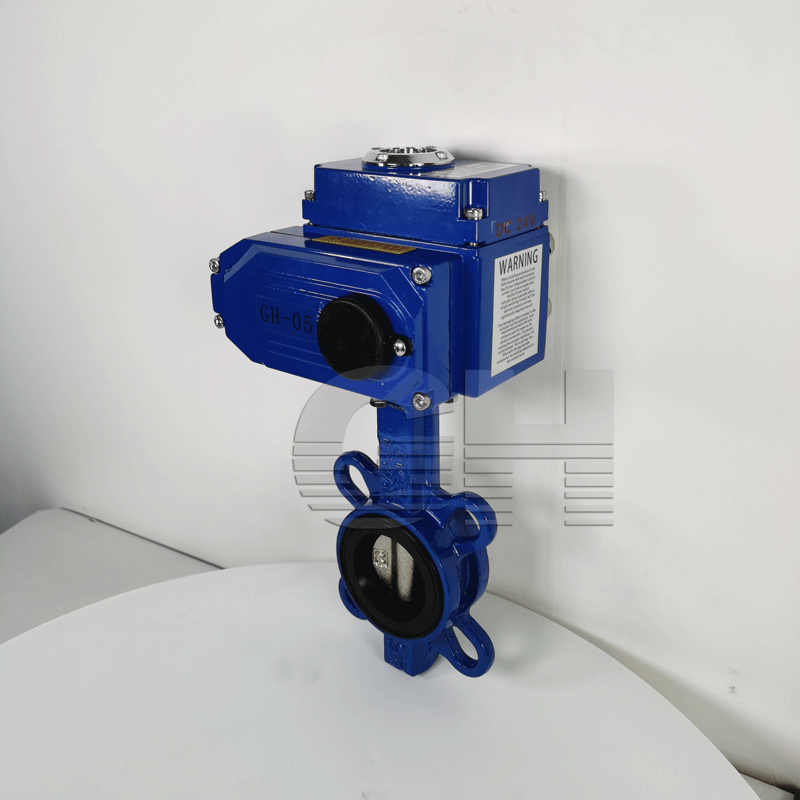

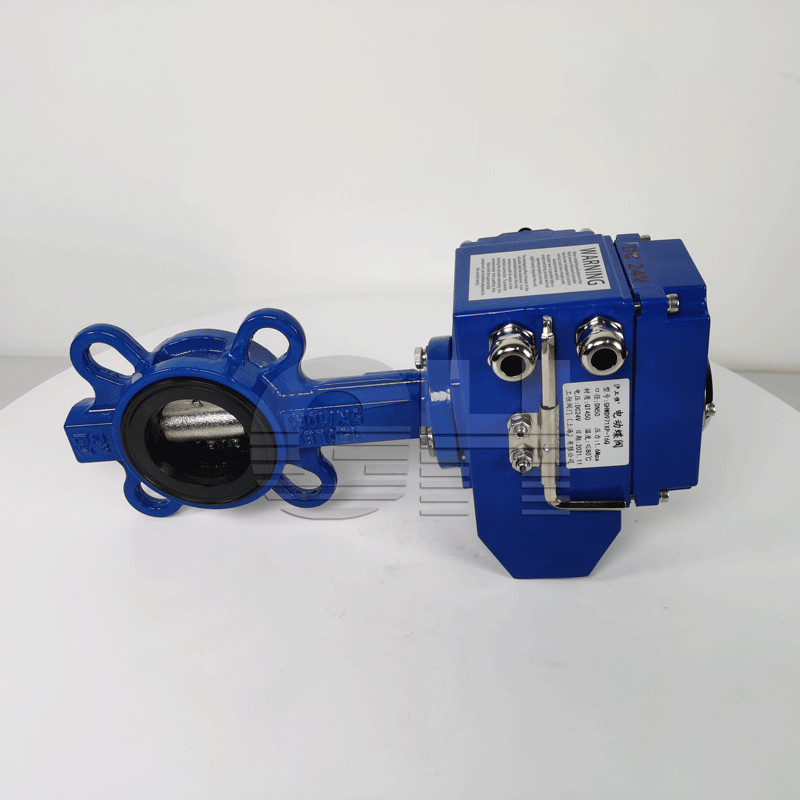

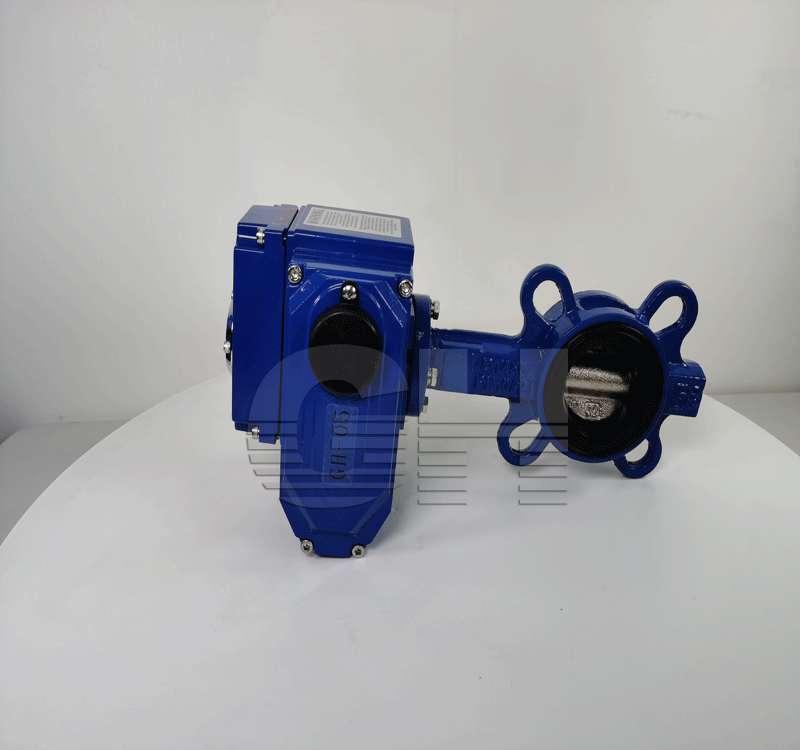

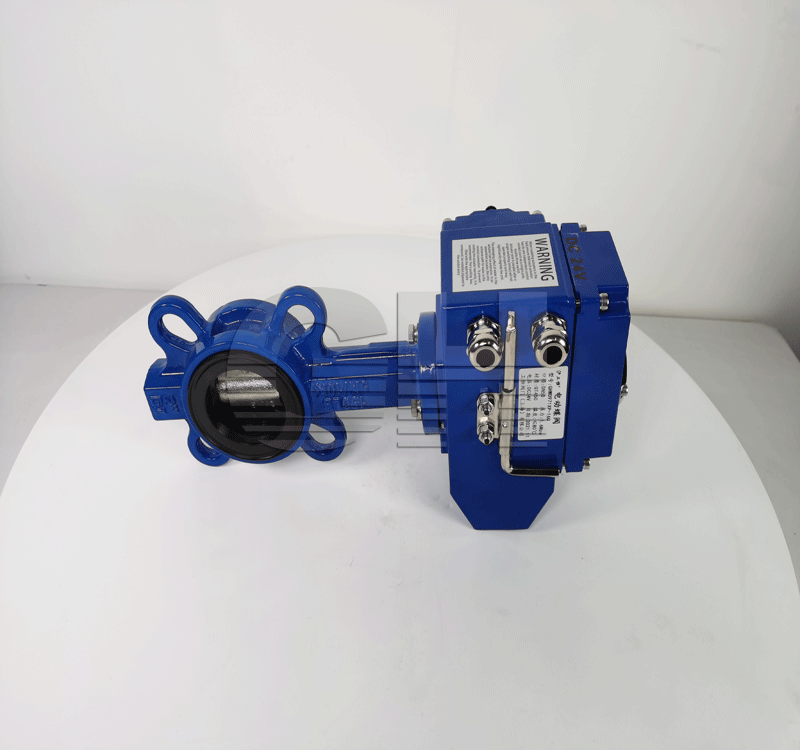

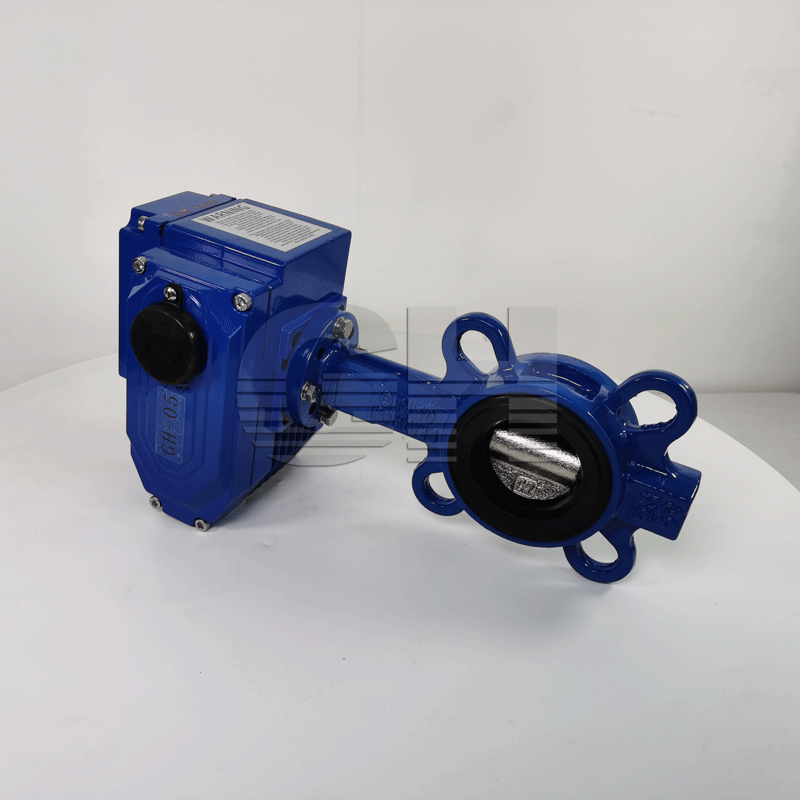

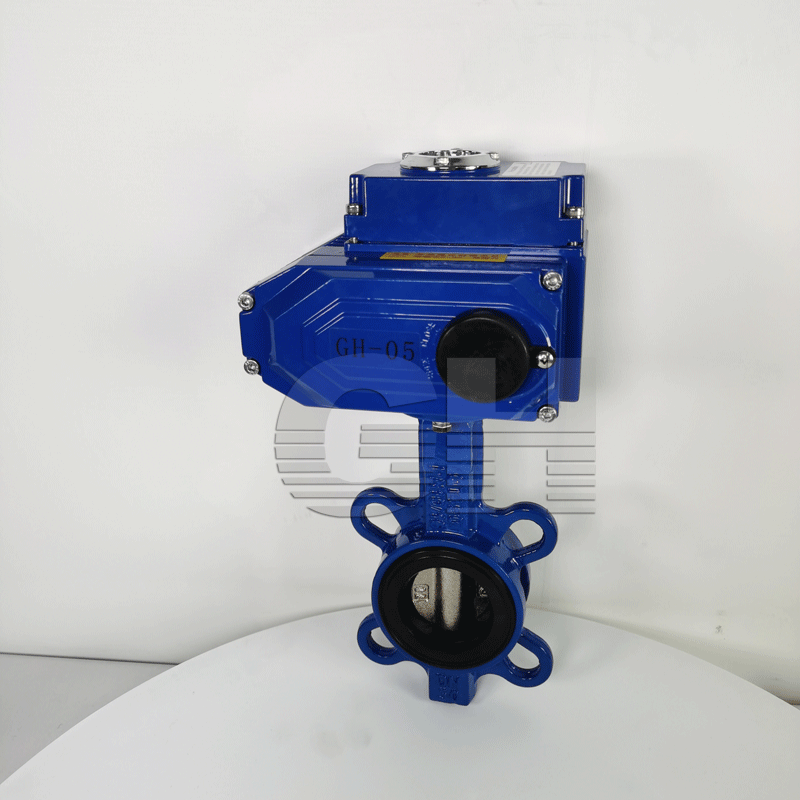

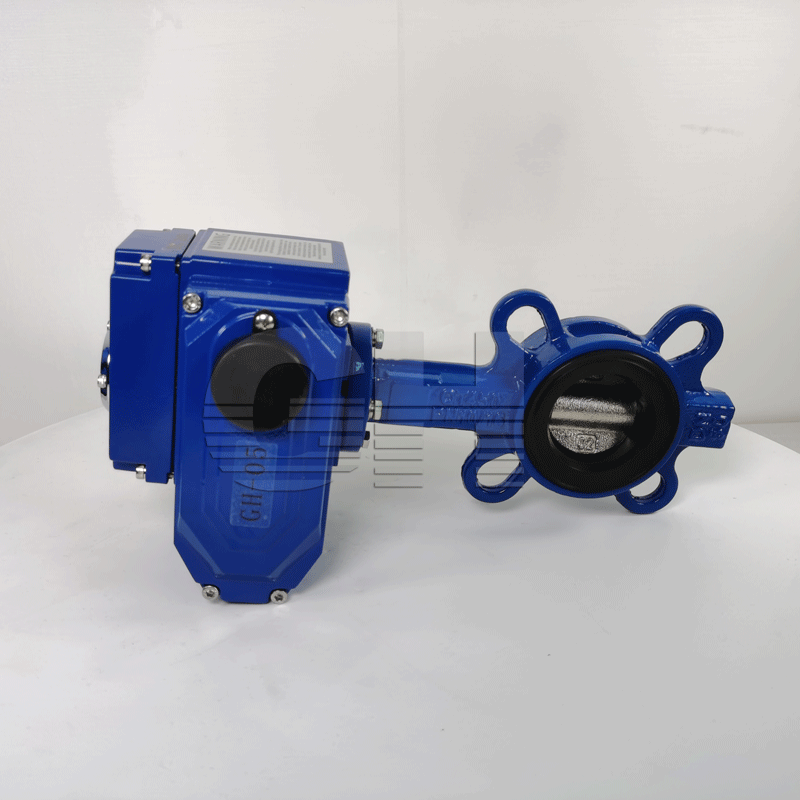

D971X-16Q电动软靠背对夹蝶阀 电动对夹式软密封蝶
类别：电动阀门 日期：2021-11-30
| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | D971X-16Q | 材质 : | 铸钢 |
| 连接形式 : | 对夹 | 结构形式 : | 垂直板式 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 | 口径 : | DN25-DN1800 |
| 公称通径 : | DN25-DN1800 |
产品详情
Product details
产品名称：软密封电动对夹蝶阀产品型号：D971X-10C DN200产品简介：D971X-10C DN200软密封电动对夹蝶阀具体参数如下：口径为200mm，压力为10kg，连接形式为法兰，密封面为合金钢，阀体材质为铸钢。Product details
D971X-10C DN200软密封电动对夹蝶阀，采用垂直板式阀体和380V开关型电动执行机构，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
D971X-10Q DN150对夹式软密封电动开关蝶阀主要技术参数
| 公称通经DN（mm) | 50～2000 | 50～1600 | |
| 公称药理PN（MPa) | 0.6 | 1.0 | 1.6 |
| 密封试验(MPa) | 0.66 | 1.1 | 1.76 |
| 强度试验(MPa) | 0.9 | 1.5 | 2.4 |
| 适用温度 | 橡胶：-40℃～90℃氟橡胶：-20℃～200℃ | ||
| 适用介质 | 水、空气、 、油品及弱腐蚀性流体 | ||
| 泄漏率 | 符合GB/T13927-92标准 | ||
| 驱动方式 | 蜗轮传动、电动、气动、液动 | ||
D971X-10Q DN150对夹式软密封电动开关蝶阀主要零部件材料
| 零件名称 | 材料 |
| 阀体 | WCB、QT450-10、HT200、HT250 |
| 蝶板 | WCB、QT450-10、HT200、HT250 |
| 阀轴 | 2Cr13 |
| 密封圈 | 耐油橡胶 |
| 填料 | 柔性石墨 |
执行标准
| 制造标准 | GB/T 122387-89 |
| 法兰标准 | GB9113-2000、GB17241.6-1998 |
| 结构长度标准 | GB12221-89 |
| 检验标准 |
GB/T 13927-92 |
