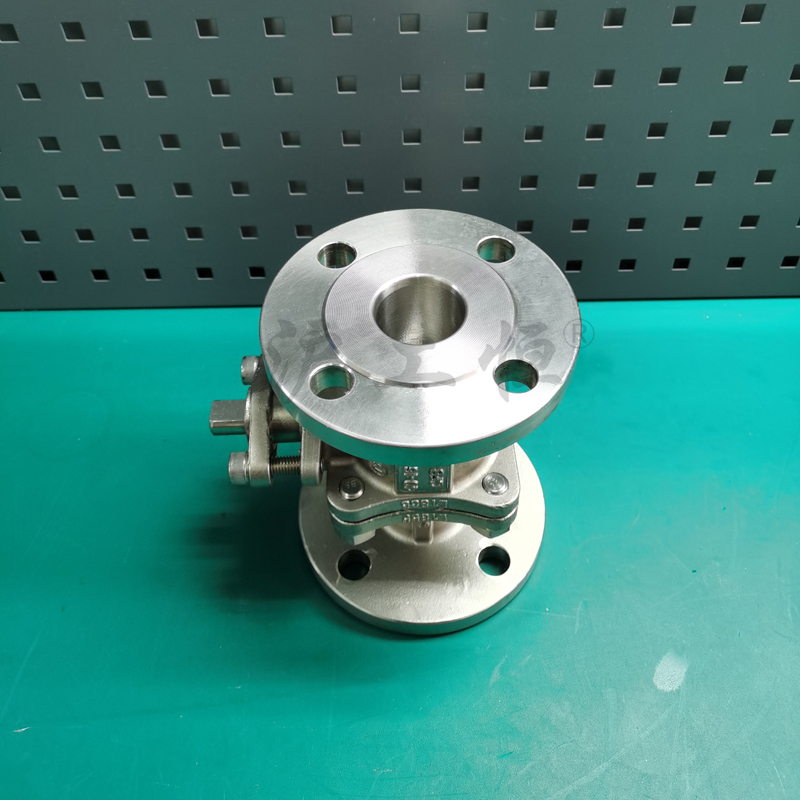

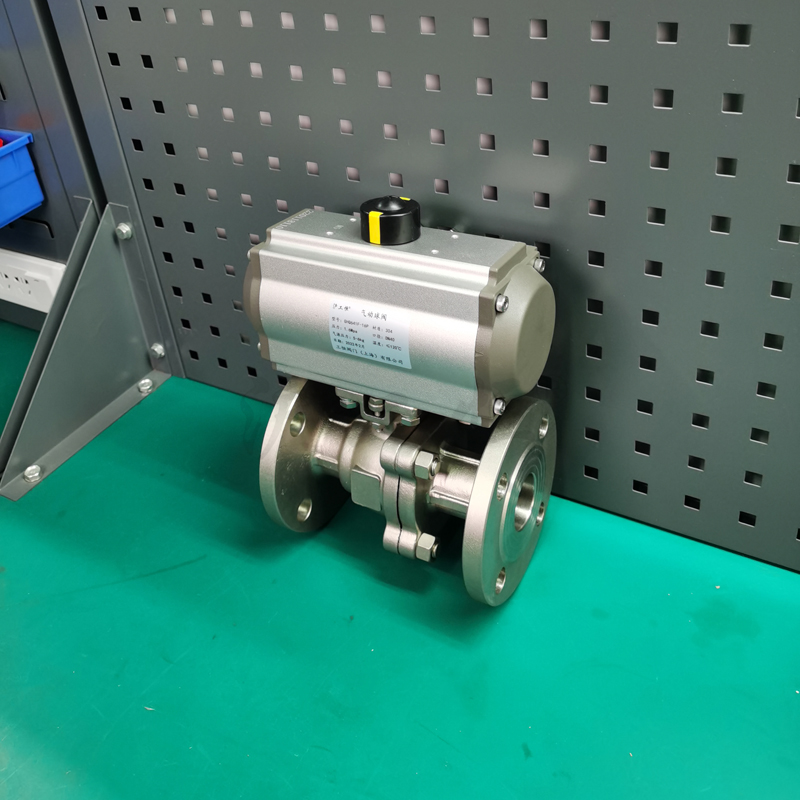

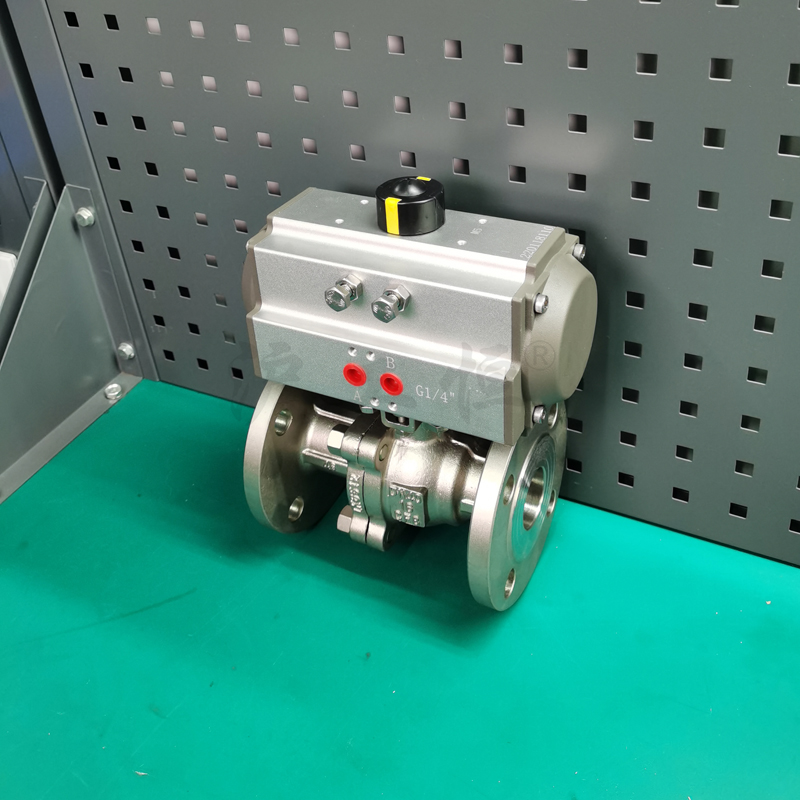

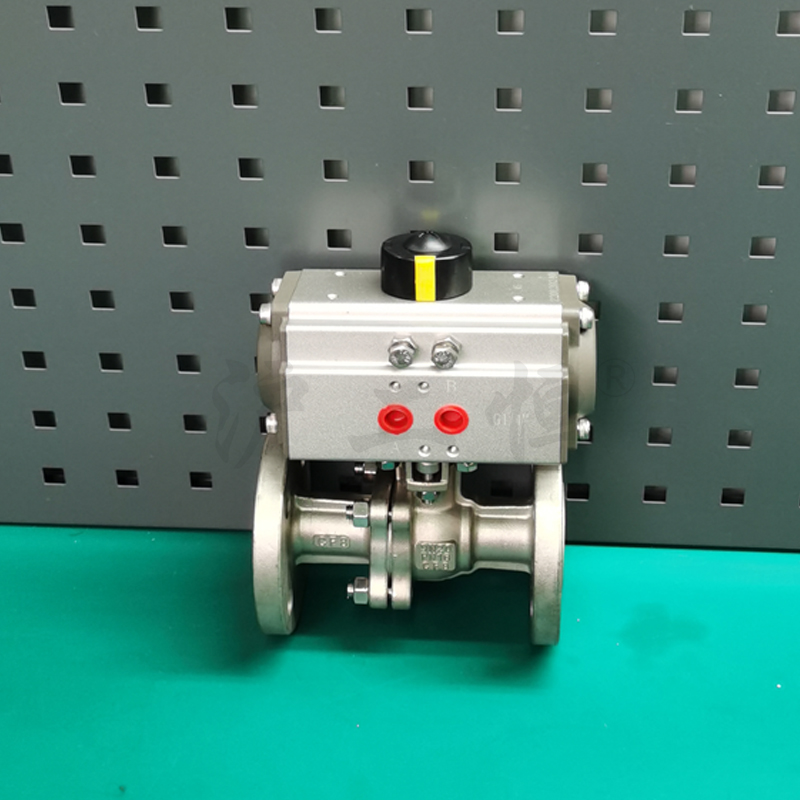

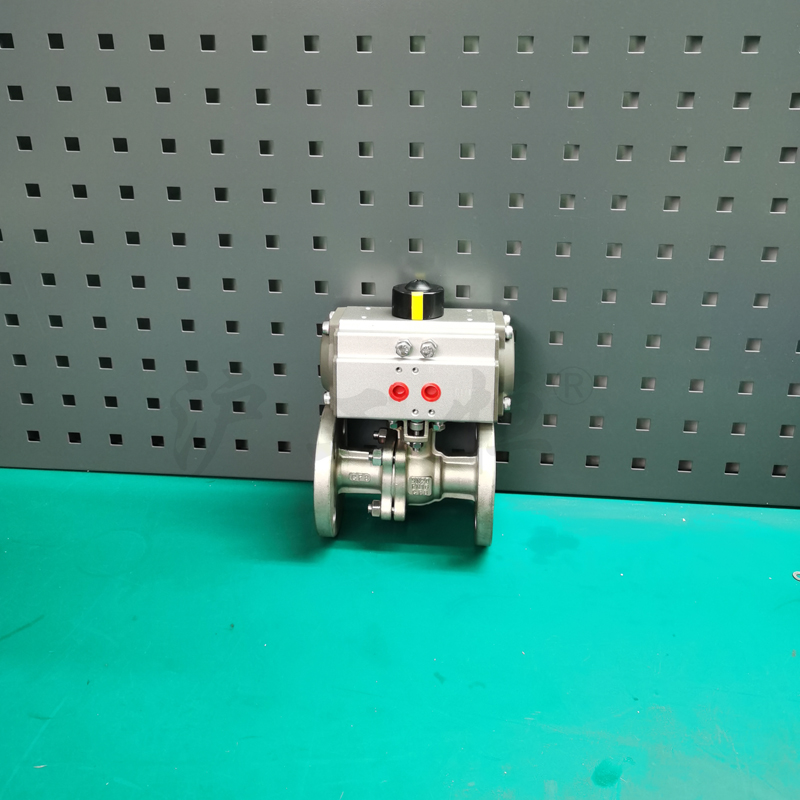

GHQ641F-40P气动高平台法兰球阀 不锈钢快速切断阀

类别:电动阀门 日期:2022-07-25

产品介绍:
产品名称
气动法兰球阀
产品型号
Q641F、Q641H、Q641Y、Q641W
公称通径
DN15-DN1800
压力范围
1.6-6.4MPa
阀体材质
铸钢、不锈钢304、316、316L

产品概述:

气动法兰球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。(1)、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。(2)、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。(3)、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。(4)、阀杆密封,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。(5)、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。(6)、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。(7)、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。


执行机构介绍:

采用GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。

1、齿轮式双活塞,输出力矩大,体积小。

2、气缸选用铝金材料,重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


附件的选项:

根据不同控制和要求可选择下列附件:

1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

2、调节型附件:电气定位器、气动定位器、电气转换器。

3、气源处理附件:空气过滤减压阀、气源处理三联件。

4、手动机构:HVSD手操机构:


主要性能规范:

公称通径mm

DN15-DN300



材料代号

C



R



主要 零件

阀体

WCB

ZG1Cr18 Ni9Ti

ZG1Cr18Ni 12Mo2Ti



球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi



阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi



密封圈

增强聚四氟乙烯 对位聚苯 金属密封



填料

聚四氟乙烯 柔性石墨



适用 工况

适用 介质

蒸汽、 水、油品

硝酸类

醋酸类



适用 温度

-28℃ - 300℃



执行器

型号

DA/SR系列、GTD/GTE系列、QGSY系列等



气源 压力

0.4-0.7MPa



试验压力 (Mpa)

公称压力(Mpa)

压力级(class)

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封试验

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8
