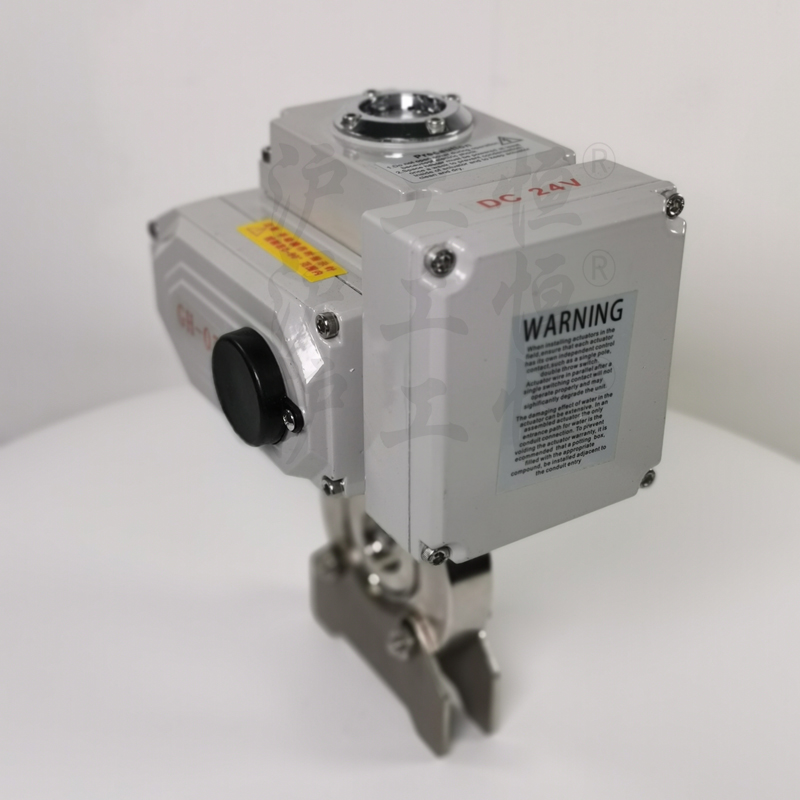

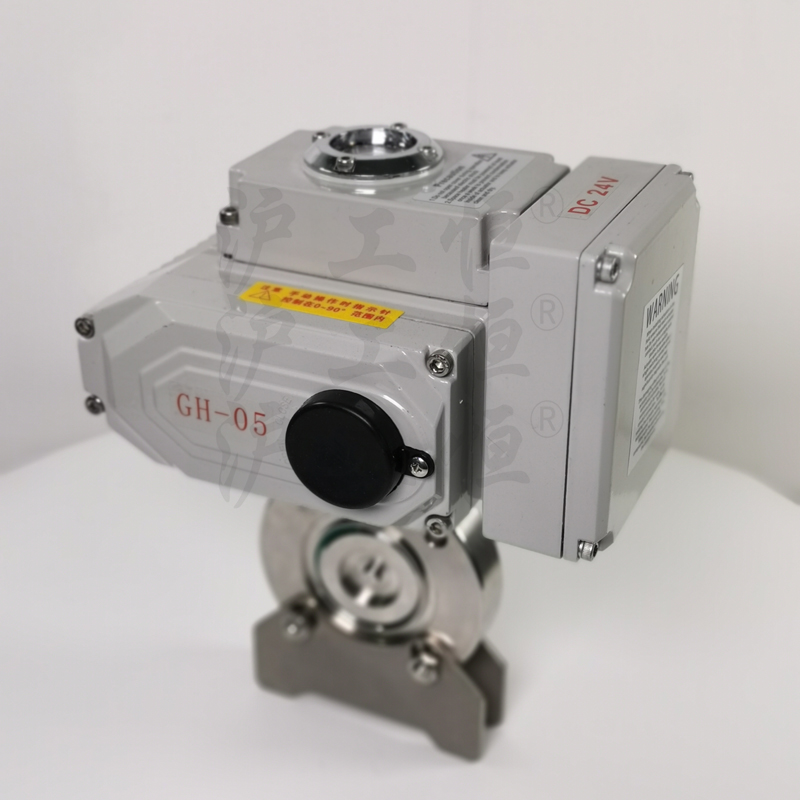

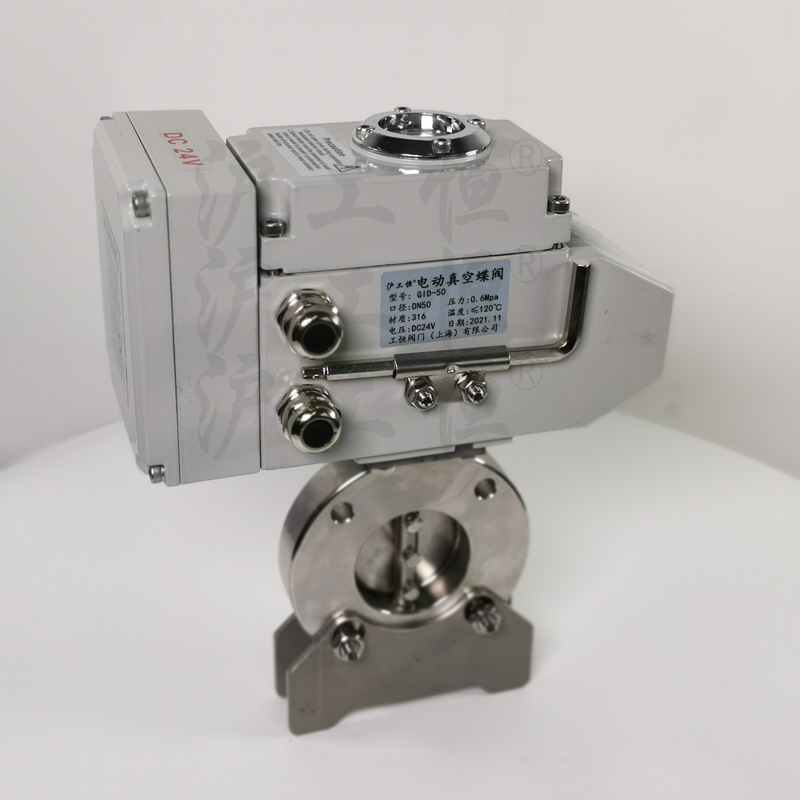

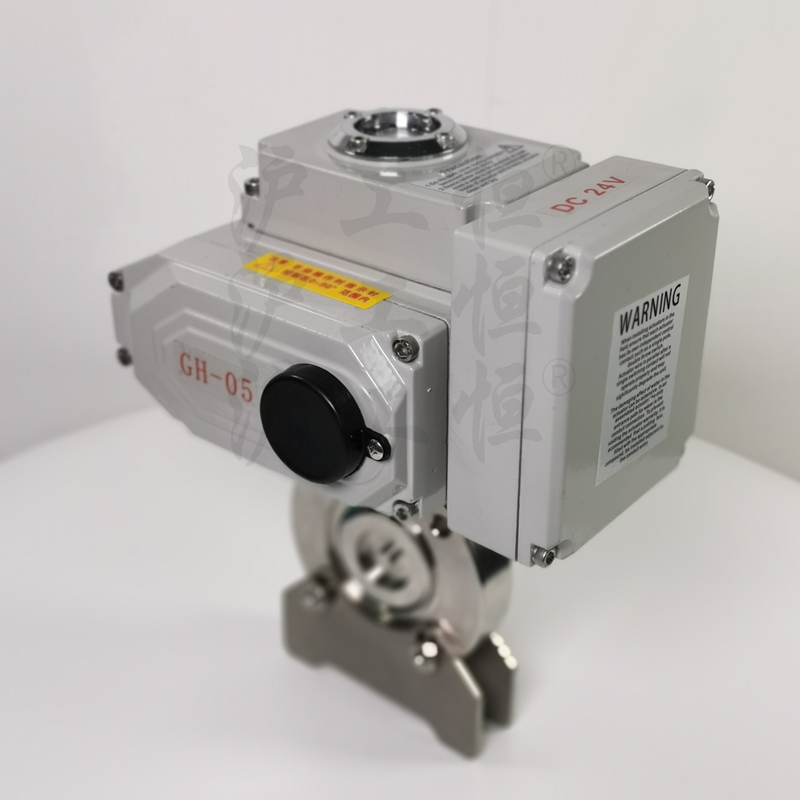

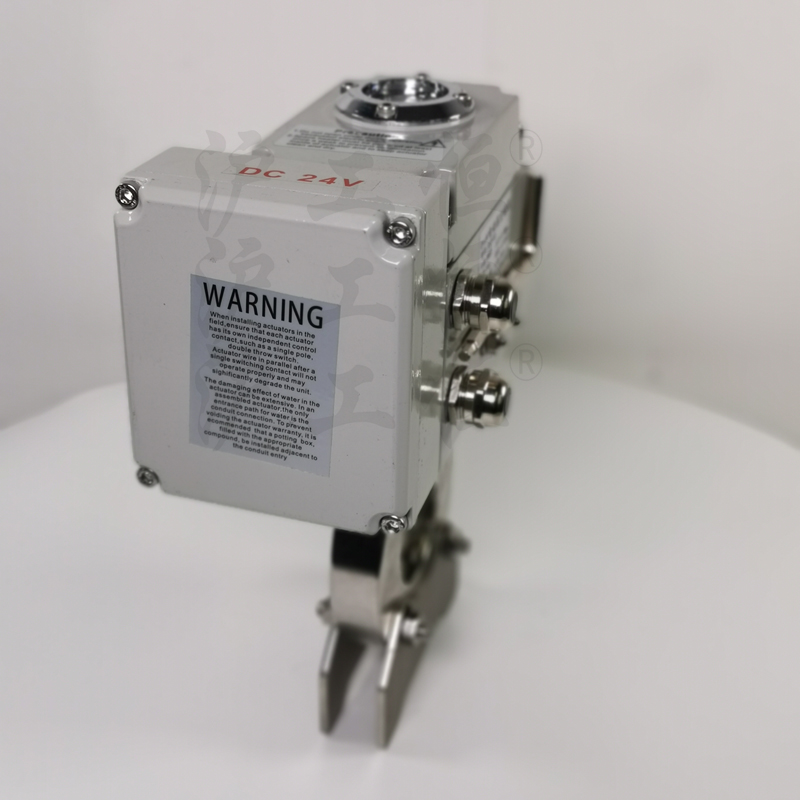

GID-50电动真空蝶阀

类别:电动阀门 日期:2022-08-05

GID-50~400电动真空蝶阀说明书资料介绍:

GID-50~400电动真空蝶阀:别名真空蝶阀,阀板采用夹紧结构,把阀板的密封圈夹紧,除了能用在真空状态下,也能在低压状态下使用。精小型电动执行器,普通户外开关型系列,对夹法兰连接,中心垂直板结构,不锈钢材质阀板,2Cr13不锈钢阀轴,四氟阀座软密封,阀体CF8,使用温度-150℃+150℃,使用介质:空气、非腐蚀性介质等,压力0.1MPa或者负压。

型号编制

D 9 4 3 H 10 C

①、阀门类型:D=蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀②、驱动方式:3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动③、连接方式:4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接④、结构形式:0=单偏心1=中心垂直板2=双偏心结构3=三偏心结构⑤、密封材质:SH=双向压2cr13不锈钢 F46=全衬聚四氟乙烯⑥、压力等级(PN):10-16⑦、阀体材质:C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁

用途:

广泛用于食品、制药、生物科技、油品提炼及其他真空系统中使用。

特点:

1、中线垂直板结构,密封性能好流体能力强。2、制造成本低于其他类型阀门,尤其是制造大口径阀门。3、阀板把密封圈夹起来安装的,维修拆卸方便。4、对夹法兰式连接,两端法兰直接装阀门就可以。

执行标准:

设计制造:GB/T12238结构长度:GB12221-2005供货要求:GB/T12252-2005压力试验:GB/T13927-2008试压检验:GB/T13927-1992

性能参数

压力等级(MPa) 负压 负压 负压 负压
阀门强度试验压力(MPa) 负压 负压 负压 负压
阀门密封试验压力(MPa) 负压 负压 负压 负压
适用温度℃ -29℃+150℃
主要材质 CF8
连接形式 对夹法兰式
启闭形式 精小型电动执行器
适用介质 气体、液体等真空管路介质
连接标准 GB/T6070

外形连接尺寸

型号 通径(DN) ΦD ΦB H A L W n-ΦC
GID-50A 50 110 90 218 26 160 113 4-Φ9
GID-63A 63 130 110 229 32
GID-80A 80 145 125 272 196 121 8-Φ9
GID-100A 100 165 145 282
GID-125A 125 200 175 300 35 8-Φ11
GID-150A 150 225 200 369 255 158
GID-200A 200 285 260 399 45 12-Φ11
GID-250A 250 335 310 427 50
GID-300A 300 425 395 471 55 12-Φ14
GID-400A 400 510 480 546 60 310 207 16-Φ14

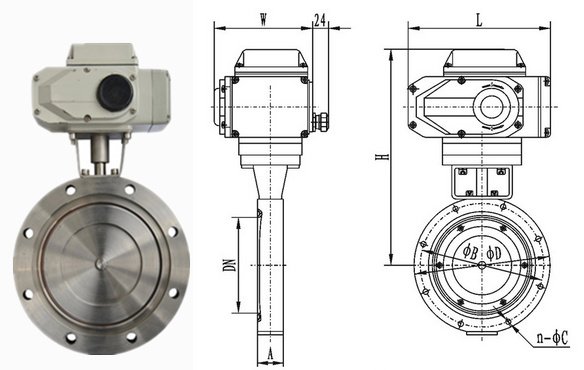

外形结构尺寸图:
