电动不锈钢球阀 Q911F-16P 法兰耐高温切断阀门

类别:电动阀门 日期:2023-04-28



品牌
沪工恒
适用介质
水,油,蒸汽
类型(通道位置
直通式
驱动方式
电动
流动方向
单向
连接形式
法兰式
功能用途
开关调节
适用范围
石化 医药 燃气 环保 造纸 新能源
公称压力
16bar
公称直径
25cm
颜色
蓝色
外形
中型
产地
苏州
数量
600
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
型号
Q911F-16P

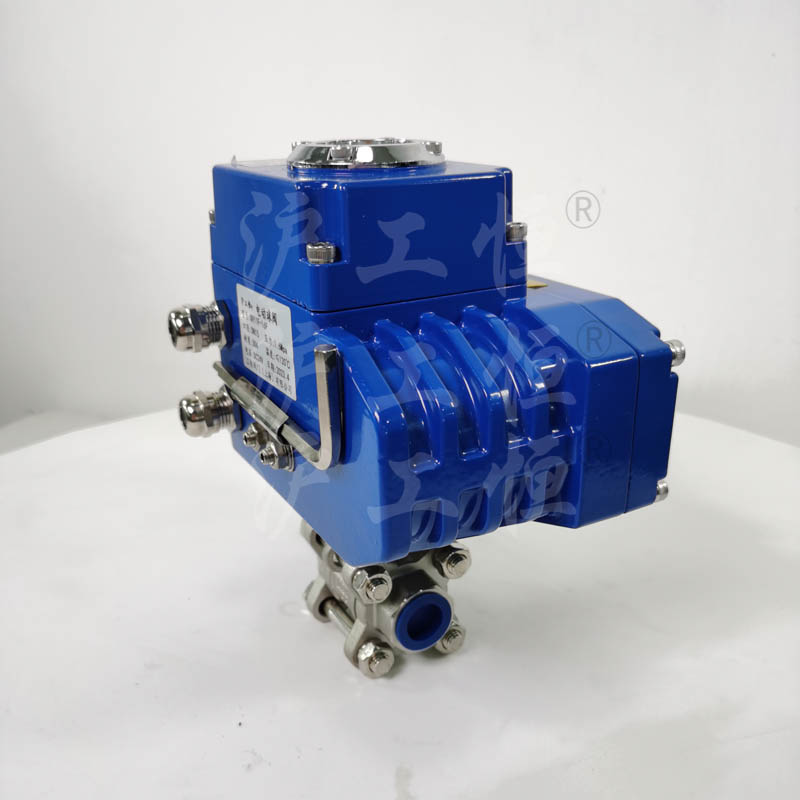

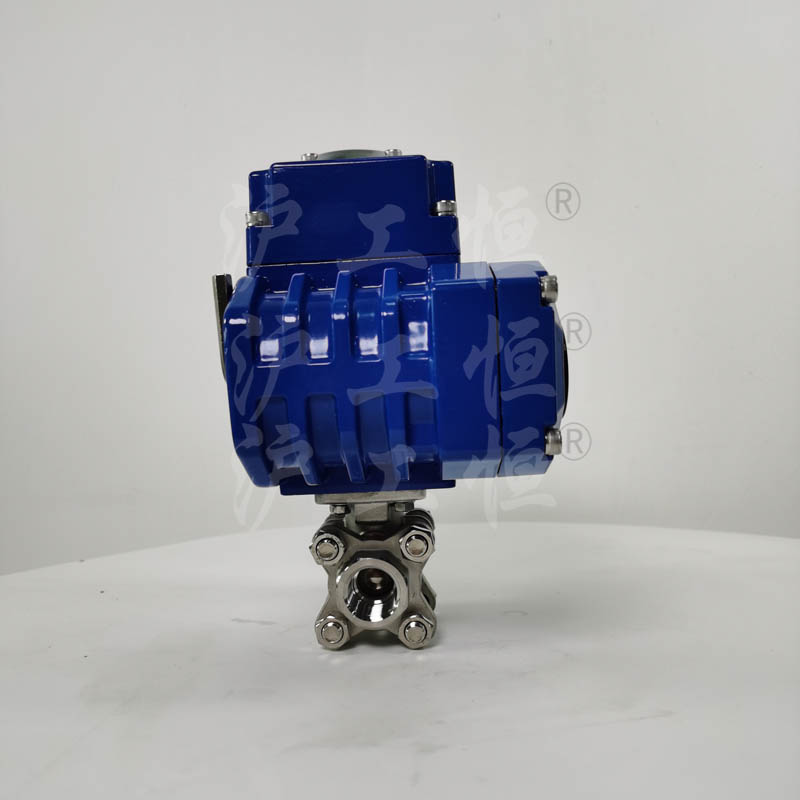

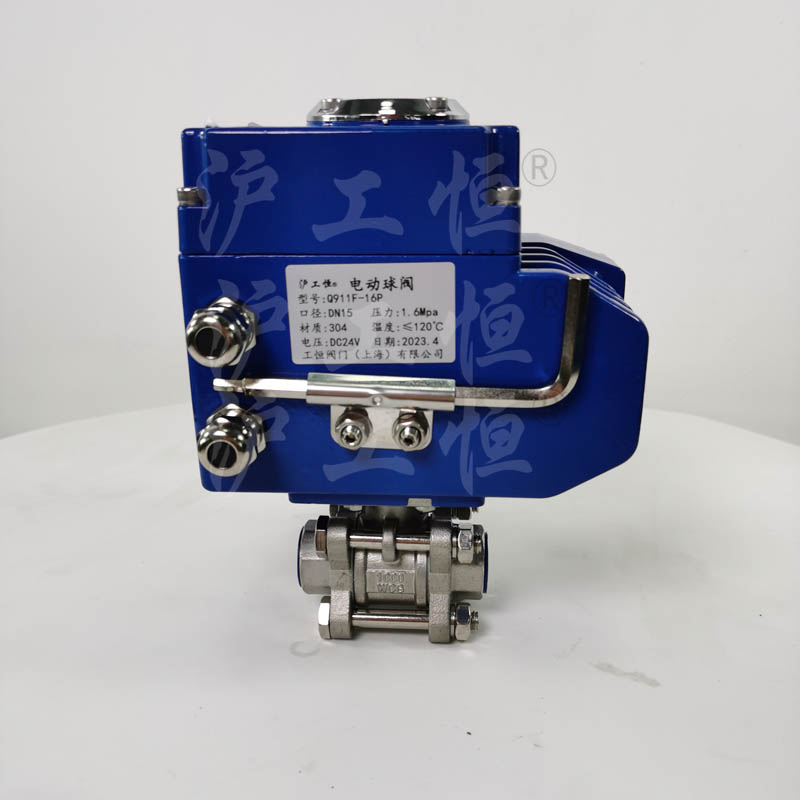

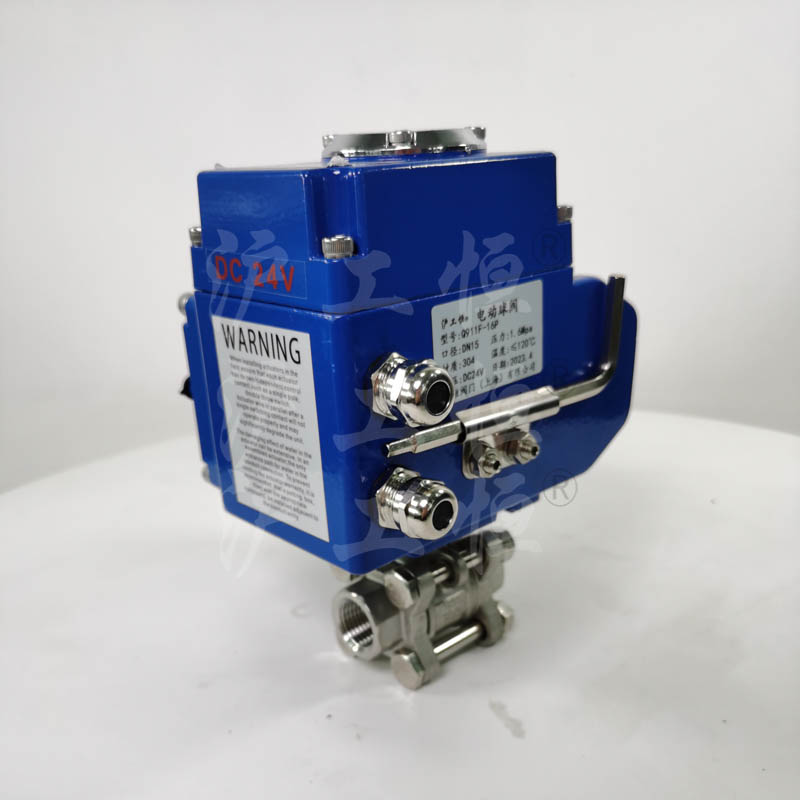

调节型电动内螺纹丝扣连接 球阀Q911F-16P-DN32三片式电动球阀
它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,只需要用旋转90度的操作 和很小的转动力矩就能关闭严密。球阀 适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。“中华品质,寰球共 享” 二、球阀主要特点 球阀的主要特点是本身结构紧凑,流体阻力小,全通径的球阀基本没有流阻。密封可靠,结构简单、体积小、重量轻,维修方便,密封面与球面常在闭合状态,不易 被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、乙烯等,在各行业得 到的应用,在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀,适用,通径从小到几毫米,大到几米,从高真 空至高压力都可应用。 球阀阀体可以是整体的,也可以是组合式的。 三、球体的支撑方式分为浮动式球阀和固定式球阀两类。
1、浮动式球阀:
其主要特点是球体无支撑轴球体以阀门进出口两端的阀座为支撑。阀杆与球体为活动链接,因此这种球阀的球体被两阀座夹持其中而呈“浮动”状 态。 2、固定式球阀:其特点是球体与上下阀杆连成一体,球体可沿与阀门通道相垂直的轴线自由转动,但不能沿通道轴线移动。因而,固定球球阀的转矩小,阀座变形 小,密封,使用寿命长,适用于高压,大通径的场合。 四、球阀作用 主要用于开关、切断或接通管路中的介质,亦可用于流体的调节与控制。 五、球阀应用 化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。 六、适用介质 水、溶剂、酸 氧气、过氧化氢和乙烯等。 七、球阀特点 本阀结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修。 八、球阀的密封材料 球阀的密封性能在很大程度上取决于密封件的材料,正确合理的选择密封材料对保证球阀工作性能,延长使用寿命具有重要意义。对材料的要求有具有高的损耐 溶解性能力,应该具有足够高的强度,能长期经受流体压力作用,并能多次拆装,弹性和塑性好,滑动摩擦系数和膨胀系数低,性能和自润滑性能优良,并具有 好的不渗透性和不吸湿性等,能够耐寒耐热和耐温度的急剧变化,并有良好的导热性能。密封材料有非金属和金属密封材料两种。 1.非金属密封材料:常用的有纤维材料,橡胶,工程塑料以及碳素材料等。这些材料具有低的弹性模数和高的泊桑系数,因此,在较低的密封力作用下,即能获得 大的弹塑性变形,对可能产生渗透的间隙有较好的填塞作用。
2.金属密封材料:
常用的有铝,铜及硬质合金,铝铜常用于制造球阀用法兰垫片,硬质合金则用于高温球阀阀座和球体的密封面。 九、球阀选型 球阀分有:浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、不锈钢球阀、锻钢球阀、卸灰球阀、抗硫球阀、三通球阀、气动球阀、电动球阀、卡套球 阀、焊接球阀。由于球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料,因此它的使用温度受到阀座密封圈材料的限制。球阀的截止作用是靠金属球体在介质 的作用下,于塑料阀座之间相互压紧来完成的(浮动球球阀)。阀座密封圈在一定的接触压力作用下,局部地区发生弹塑变形。这一变形可以补偿球体的制造精度和 表面粗糙度,保证球阀的密封性能。又由于球阀的阀座密封圈通常采用塑料制成,故在选择球阀的结构和性能上,要考虑球阀的耐火和防火,特别是在石油、化工、 冶金等部门,在易燃、易爆介质的设备和管路系统中使用球阀,更应注意耐火和防火。通常,在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速 (1/4转启闭)、高压截止(压差大)、低噪声、有气穴和气化现象、向大气少量渗漏,操作力矩小、流体阻力小的管路系统中,使用球阀。球阀也适用于轻 型结构、低压截止(压差小)、腐蚀性介质的管路系统中。在低温(深冷)装置和管路系统中也可选用球阀。在冶金行业的氧气管路系统中,需使用经过严格脱脂处 理的球阀。在输油管线和输气管线中的主管线需埋设在地下时,需使用全通径焊接式球阀。在要求具有调节性能时,需选用带V形开口的结构的球阀。在石油、 石油化工、化工、电力、城市建设中,工作温度在200度以上的管路系统可选用金属对金属密封的球阀。 十、球阀安装注意事项 (1)取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。 (2)安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。 (3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。 (4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。 (5)本类阀应安装在管道的水平方向或垂直方向。 (6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。 (7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。 十一、其他技术参数备注 (1)球阀由口径、材质、压力的不同而异,恕不公布! (2)连接形式:螺纹、法兰、焊接、对夹等 (3)传动方式:手动、蜗轮传动、齿轮传动、气动、电动等 (4)口径从DN6-DN600;压力从1.0MPA-64MPA;温度-100℃-600℃ (5)材质有:碳钢、不锈钢、合金钢、铬钼钢、低温钢、球墨铸铁及其他特殊钢; (6)三通或四通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换,
