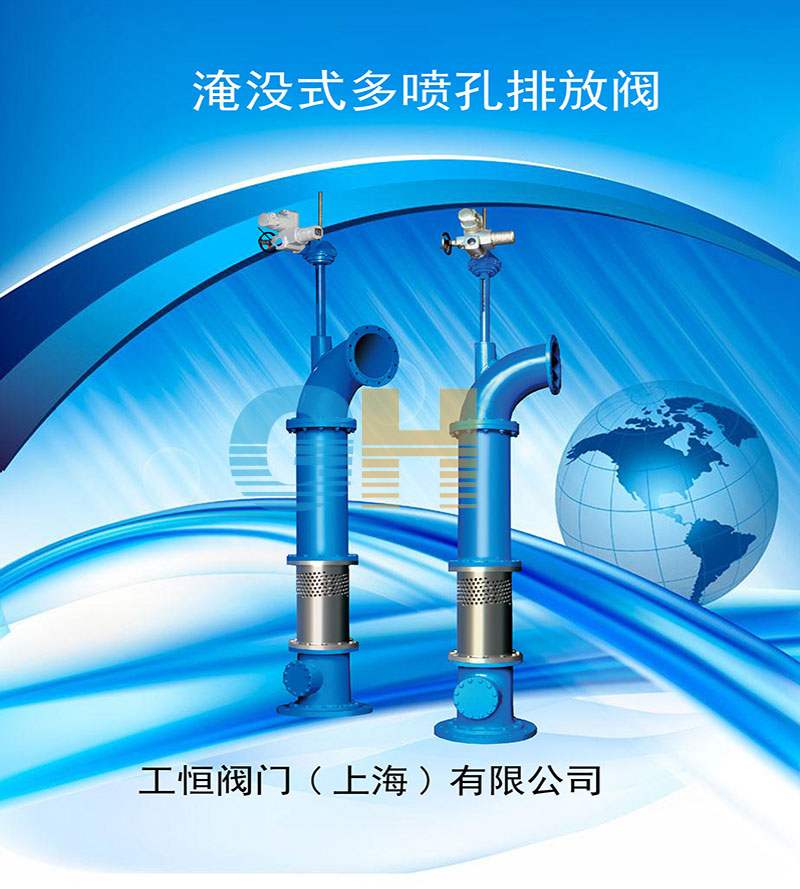

淹没式消能阀 淹没式多喷孔阀

类别:单座调节阀日期:2021-04-24

淹没式消能阀 淹没式多喷孔阀

加工定制 : 品牌 : GH/工恒
型号 : 淹没式多喷孔阀 材质 : 碳钢
连接形式 : 法兰 公称通径 : DN200-DN2200
适用介质 : 压力环境 : 常压
工作温度 : 常温 流动方向 : 单向
驱动方式 : 水力控制 零部件及配件 : 阀体
形态 : 隔膜式 类型(通道位置) : 直通式
标准 : 国标 密封形式 : 软密封型
产品详情
Product details




淹没式消能阀用于坝后水库补充供水系统,驱动可采用电动和手动两种形式,阀前应设置检修球阀、Y型过滤器,施工时应按照生产厂家技术指导进行,若有差异,经核定后以厂家指导数据为准。开关时间应不大于2分钟

淹没式消能阀产品说明书资料介绍

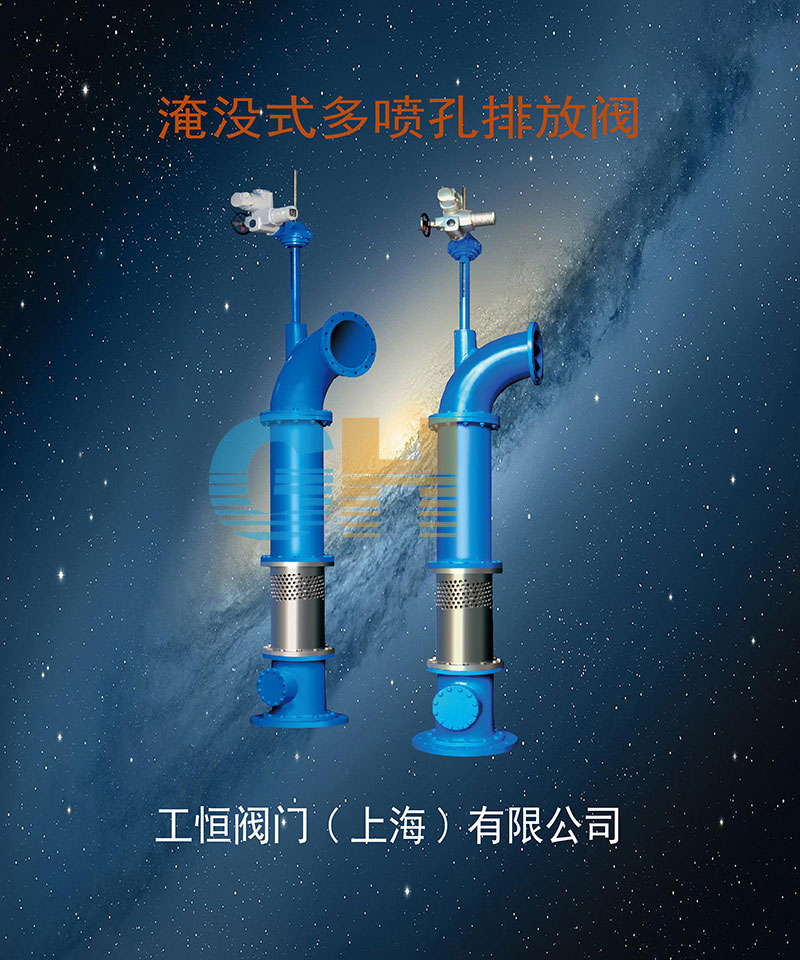

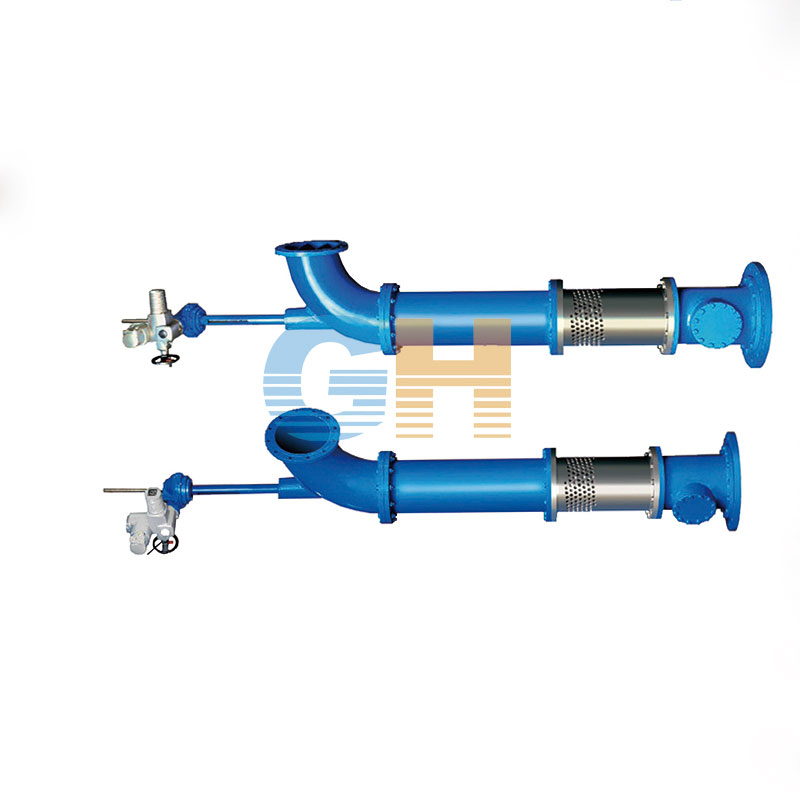

淹没式消能阀主要由进水弯管、连接管、套筒、套筒匝、执行机构、传动轴、密封座、密封圈等部件组成。是专门为流量控制和减压消能而设计的,是向大气或者水下淹没排放的解决方案。主要应用于输水管路末端流量或压力调节、水轮机旁路、水库排放以及地下水的补给。

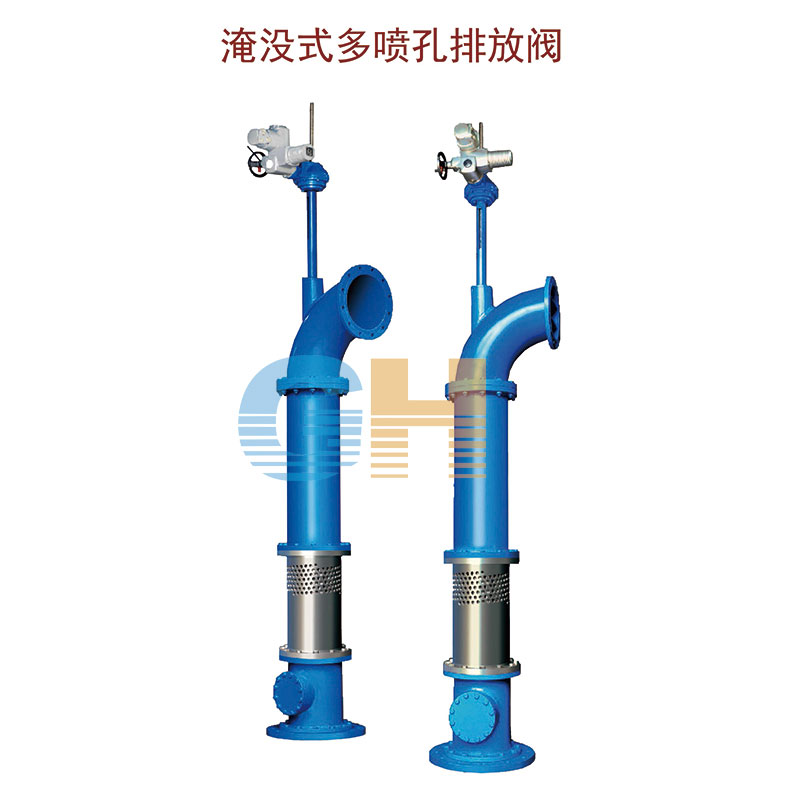

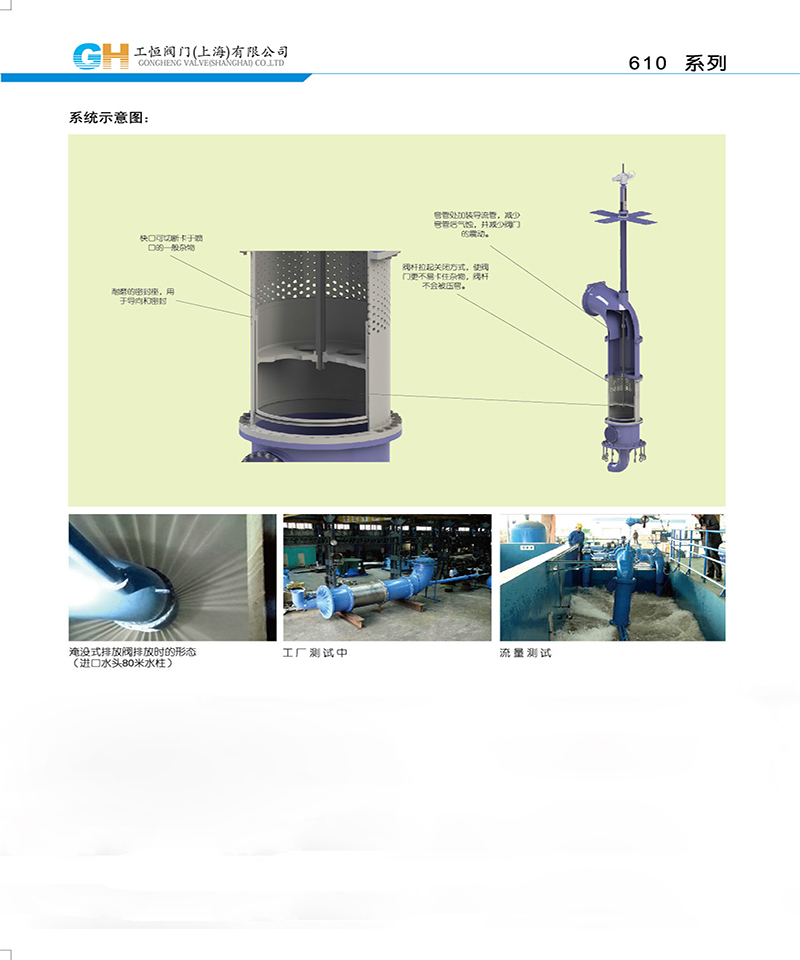

结构原理

流量控制和能量消耗是通过套筒上的喷孔数量的变化来实现的。套筒上的喷孔是按每个具体工程详细工况特殊设计的。套筒调节阀具有优异的抗气蚀性能,通过独特的抗气蚀结构,使气蚀的发生区域远离阀门内壁金属表面,从而避免气蚀对阀门的破坏,减少阀门运行时的振动和噪音。


性能参数

1、公称通径从200mm-1800mm,允许过阀流量从1080m3/h ~ 86400m3/h,减压比可达到20:1。
2、通过特殊的喷孔设计可以提供优的流量 控制。
3、在小流量,高压差或大流量工况下,阀门震动、噪音依然很小。
4、公称通径和行程可以实现1:1,比短行程阀门抗气蚀能力更强。
5、通过众多数量的喷孔设计,分散能量的消耗,比短行程阀门振动更小,适应范围更大。
6、采用电/手动、液动或手动等多种可选操作方式。
7、允许气蚀系数为0.15,在大流量和高压差工况下,一个套筒调节阀可以替代多个传统阀门且不会产生气蚀破坏和振动。
8、套筒匝滑动表面采用硬金,硬度高,耐磨,能有效避免高速水流对套筒匝的冲蚀。同时可以剪断堵塞锥孔的杂物。


技术特点:

线性调节:阀门的开度和流量呈线性,可以实现精确的调节;
无振动和气蚀:阀门弯头处加装导流设施,即使在高的压差和高低流量下都不会出现气蚀和振动。对称的多螺旋小孔排布,减少了阀门的振动;
噪音低:配合合适的孔径和排布,高速水流在池中消能,大大的减少了噪音;
高流通能力:阀门喷管流速可达9m/s;
低维护成本:阀门的特殊设计结构,使阀门减少被杂物卡阻的可能性,底部设有杂物排放孔;
长寿命:合理的流道和合适的材料选择保证了阀门的长久的使用寿命;
操作力小:水力平衡设计,即使在很高的压差下,操作力也很小,延长了阀门操作机的使用寿命,对调节阀门来说,具有优势;
根据不同的工况设定不同的喷孔排布,适合恶劣工况;可以切断阻塞的杂物,可用于原水。
