不锈钢卧式浮筒阀

类别:浮筒阀日期:2020-01-10

不锈钢卧式浮筒阀

产品概述
为解决城市雨后排水和污染问题,实施水环境整治工程,其中雨污分流是这一工程的核心。所谓"雨污分流",指的是让城市污水和雨水,进入不同的管道,分流后进入污水处理场所。这样做的好处在于,在某种程度上可以快速地让城市雨后积水可以迅速排出,另一方面是可让居民生活污水集中收集处理。 雨污分流工程是一项常见的城市排污排涝工程。其原本目的是让城市污水和雨水通过工恒牌浮筒阀对污水和雨水进行分流,进入不同的管道,分流后进入污水处理场所。城市建设管理部门介绍:雨水、污水“分家”后,雨水管道里没了污水,直接送雨水下河不会造成污染,而且雨天的排水也会更加流通;而污水管道没了雨水,进入污水处理厂后,可提高处理率,大幅削减COD(水质污染度指标)排放量。

不锈钢卧式浮筒阀是工恒阀门吸收国内外技术自主研发的自动截污装置浮筒阀。不锈钢卧式浮筒阀是用于控源截污雨污分流项目中。工恒生产的浮筒阀具有浮筒位置可调节的优点,本不锈钢卧式浮筒阀口径有DN100-DN1000,多种口径便于客户参考和选型。本产品安装方便,浮筒阀主要在每个排污口装雨污分流设备。城市污水处理及雨污分流项目使用了不锈钢卧式浮筒阀,使得城市河水得到了清澈。

主要使用工况
1、合流管截污、初期雨水截污。
2、小区排水管与道路市政管道衔接处。
3、道路交叉管道衔接处。
4、城市河道排放口。
5、老城区旧管道改造。

不锈钢卧式浮筒阀功能工作原理

一、晴天
晴天时,不锈钢卧式浮筒阀进水口内全部为污水,水量较小,井体内的水位低,不锈钢卧式浮筒阀的浮筒在重力作用下使得浮筒阀阀板处于开启状态,此时污水全部经由不锈钢卧式浮筒阀开口流向污水管网。

二、降雨时
降雨初期,浮筒阀进水口的流量逐渐增大,井体内的水位也随之逐步上升,此时不锈钢卧式浮筒阀浮筒在浮力的作用小带动浮筒阀阀板逐步关闭截污管口,此时初期雨水也经由装置开口流向污水管网。

三、降雨中后期
随着降雨的继续增大,井体内的水位进一步上升,此时不锈钢卧式浮筒阀浮筒带动浮筒阀阀板关闭,从而避免了大量雨水进入到污水管网,稀释的水从井体内雨水管口入自然河体。

四、降雨结束
随着现状合流管内水位下降,不锈钢卧式浮筒阀浮筒带动浮筒阀阀板逐步开启,并恢复到初始状态。

安装步骤

一、安装前准备工作
1、检查截污井井体尺寸及各管道的位置布置是否和施工图纸相符。
2、浮筒阀安装在截污管口处立面,附壁式安装,截污管口处立面墙体需光洁、平整,对于不符合要求的需要进行处理。
3、不锈钢卧式浮筒阀可卧式安装,如需立式安装,可调节浮筒角度。
4、手动开关动作是否灵敏,不得承受额外阻力及重力。
5、现场应备有220V交流电源,方便打孔。

二、安装步骤
1、用绳子或吊车将浮筒阀装置吊入井中。
2、将不锈钢卧式浮筒阀开口于井内截污管口对齐,并用膨胀螺丝固定。
3、用扳手依对角顺序拧紧膨胀螺丝。
4、将固定浮筒装置安装在壳体上,转动浮筒看是否灵活动作。

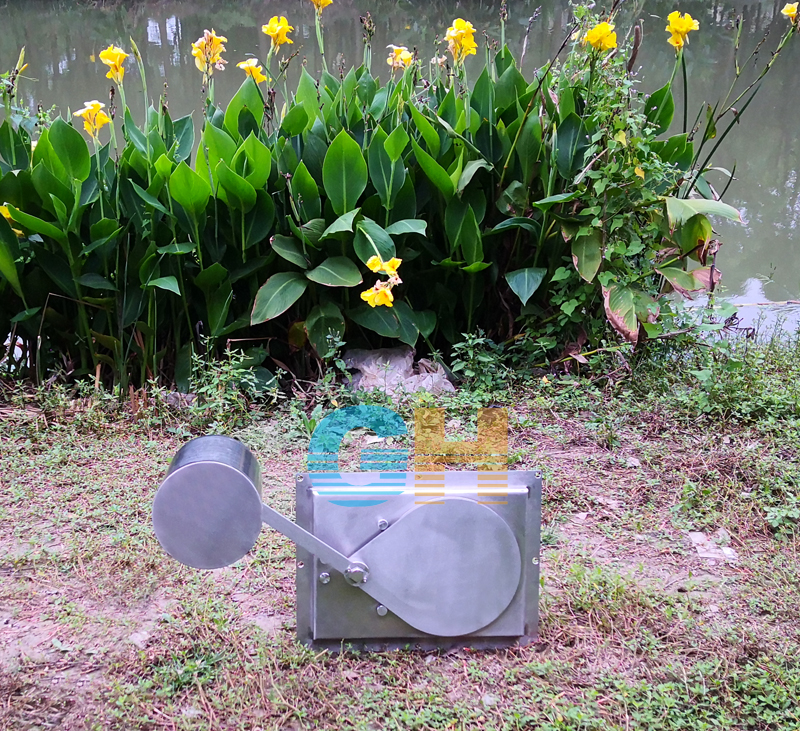

不锈钢卧式浮筒阀关闭状态

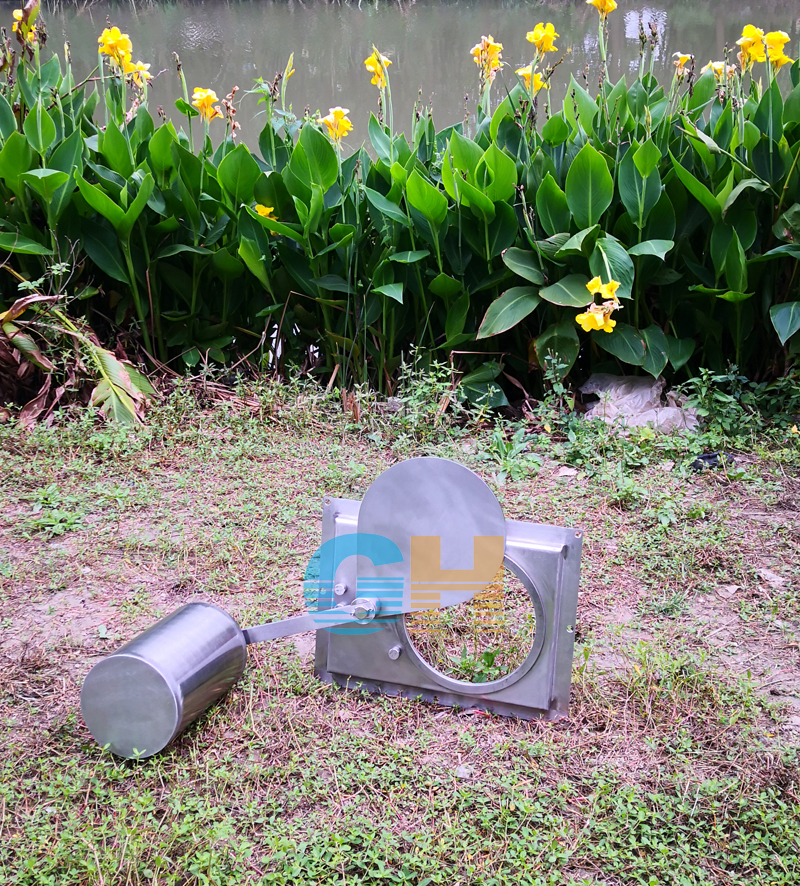

不锈钢卧式浮筒阀半开状态
