双密封导轨阀 双关双断阀 双密封旋塞阀 将军阀

类别：浮筒阀日期：2021-07-08

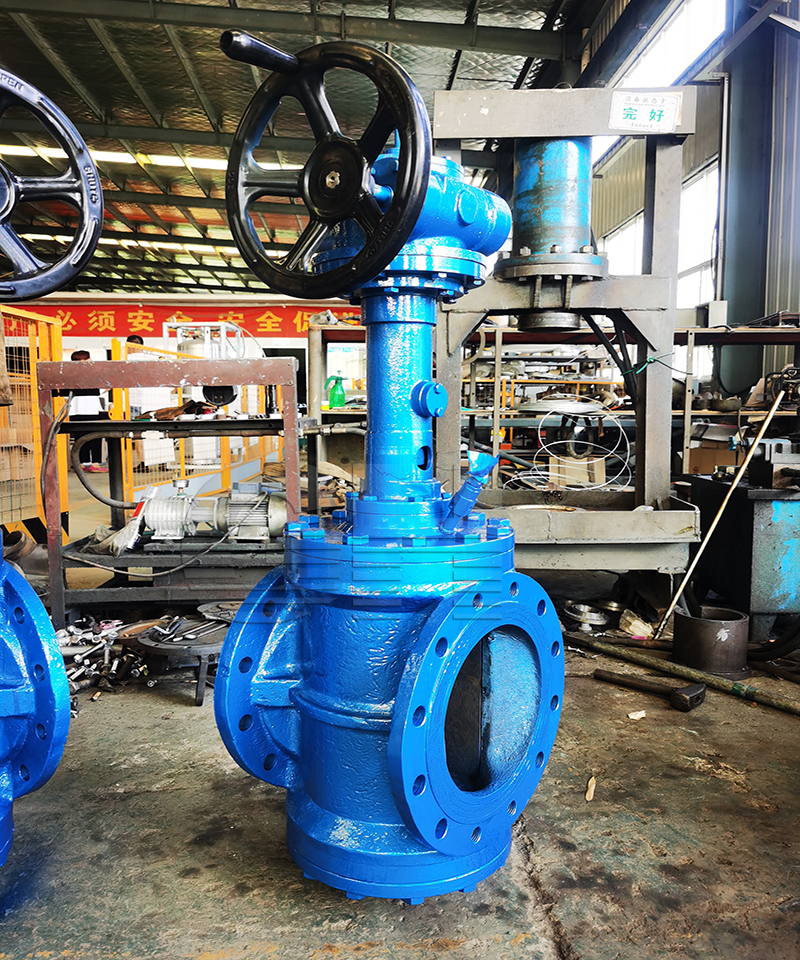

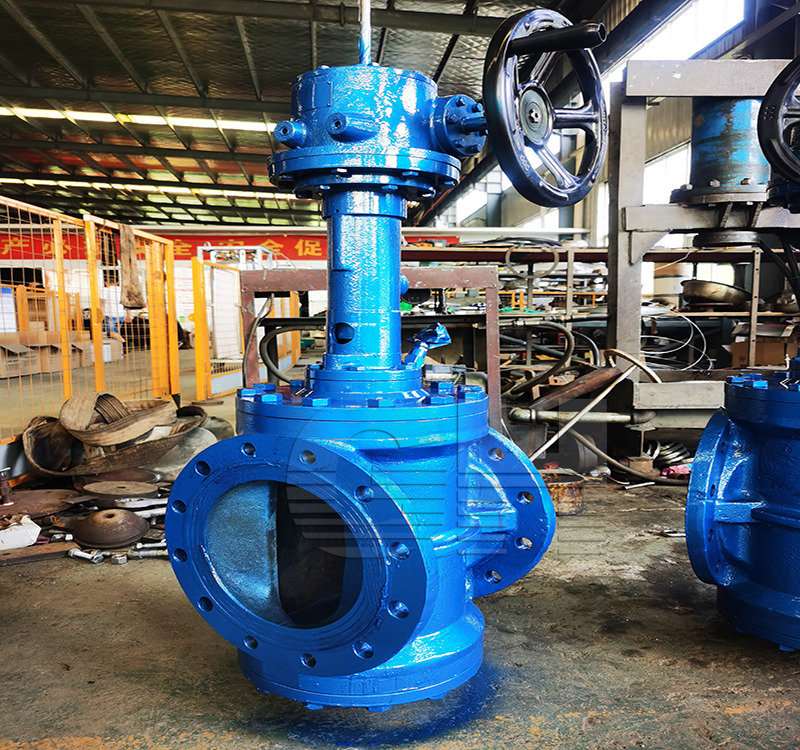

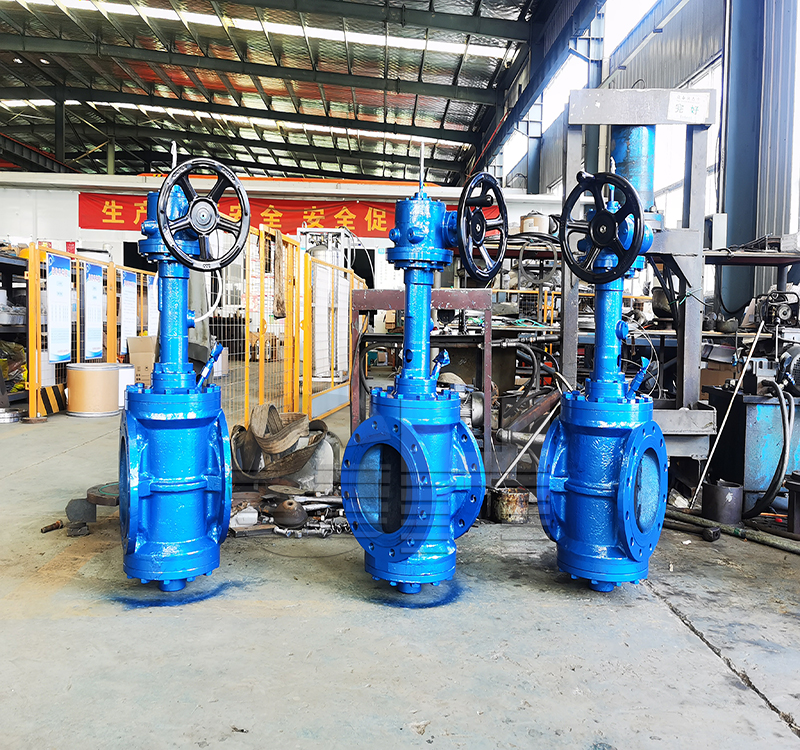

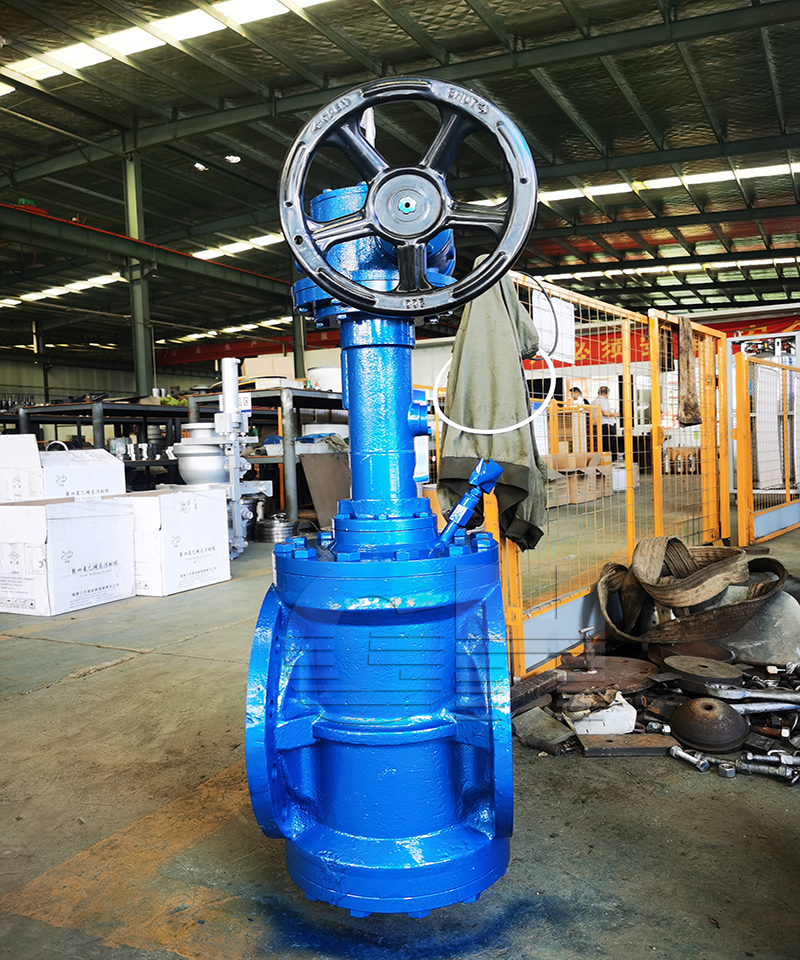

双密封导轨阀 双关双断阀 双密封旋塞阀 将军阀

加工定制 : 是 型号 : TG94X
品牌 : 沪工恒 材质 : 碳钢
连接形式 : 法兰 公称通径 : 15-350
结构形式 : 填料式 压力环境 : 常压
工作温度 : 常温 标准 : 国标
流动方向 : 单向 驱动方式 : 手动
零部件及配件 : 阀体 用途 : 补水
类型(通道位置) : 二通 适用介质 : 原油、轻质油、水、液化气
产品详情
Product details
TG94X电动双密封导轨阀密封形式均采用软、硬密封结合，其中包括阀瓣及端盖、底盘等结构。软密封可以保证在正常运行状态下零泄漏，当现场发生火灾时，软密封有可能遭到破坏，这时硬密封将起主密封作用，可防止介质大量泄漏。相比较而言，闸阀采用硬密封，防火功能较好，但密封性能不容易得到保证，
长期使用难以保证零泄漏;球阀采用软密封，其使用较长，但不具备防火功能。

【详细说明】
电动双密封导轨阀TG94X 电动双密封导轨阀 双密封导轨阀 双密封旋塞阀 双重密封轨道阀 旋塞阀
双重密封旋塞阀 导轨阀 电动防爆双重密封旋塞阀 电动防爆双重密封导轨阀 电动旋塞阀
产品介绍
一、用途：双密封导轨阀适用于：原油、轻质油、液化气、管道煤气、化工介质等管道上，作为截断介质的理想装置。不锈钢TG94X用两个隔断阀（闸阀或球阀）来隔断介质，并在这两个隔断阀之间安装一排泄阀，当隔断阀发生内漏，所泄漏的介质将通过排泄阀出，这样就不会造成两种介质的掺混。电动单回转式电动执行器，这种执行机构类似于电动多回转执行机构，主要差别是执行机构zui终输出的是1/4转记90度的运动。新一代电动单回转式执行机构结合了大部分多回转执行机构的复杂功能，例如：使用非进入式用户友好的操作界面实现参数设定与诊断功，单回转执行机构结构紧凑可以安装到小尺寸阀门上，通常输出力矩可达800Nm，另外应为所需电源较小，它们可以安装电池来实现故障。以安装电池来实现故障。

独特功能
不锈钢TG94X具有中腔泄压功能
减压阀(气体减压阀,可调式减压阀,波纹管减压阀不锈钢TG94X的AP I6 D 规范规定“对于所有双密封的阀门，当在液体介质中使用时，必须具有压差泄放功能”，泄放的压差是因环境温度的变化而产生的。
双密封导轨阀具有检验内漏功能
当普阀门处于关闭状态时，其密封的比较困难，而双密封导轨阀的则很容易，只要在关闭状态下打开泄压系统与端盖相连的针形阀即可，阀瓣若有内漏，介质就会通过针形阀流出。
双密封导轨阀独特的管道减压功能

双密封导轨阀结构特点及工作原理：
1.双密封导轨阀芯采用楔形结构，在阀芯上两侧的燕尾槽插入密封球瓣*地嵌入并能沿燕尾槽滑动，在螺旋导向机构的作用下密封球瓣先离开阀座后旋转90度，使阀门密封结合面无摩擦，实现阀门能够长期保持较好的密封性能，使用显著延长。
2.阀门全闭时，楔形阀芯下降驱使密封球瓣向阀座涨开，起到双向密封，泄漏率为0
3.阀门全开时，流体通过阀芯，流道的形状能够保证理想状态zui低压力降。
