截止阀T形阀体,角式阀体和Y形阀体形式介绍

类别:公司新闻 日期:2023-02-15

截止阀阀体的基本形式有T形阀体,角式阀体和Y形阀体





T形阀体

T形阀体是最常用的,但是这种形式阀体的曲折流道产生的流阻是上述各形式中最高的。T形阀体具有低流动特性和较高的压降。它们可以用于快速节流,如在绕过控制阀的旁路上。

T形阀体也可以用于仅要求节流不考虑压力降的场合。T形阀体的外形有三种结构。T形阀体属于直通流道



01

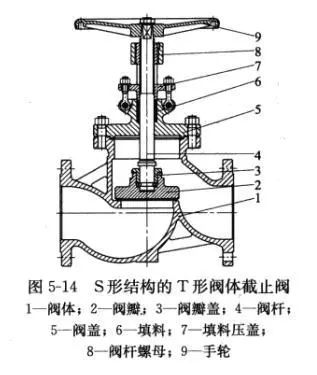

欧洲的S形结构(图5-14)




02

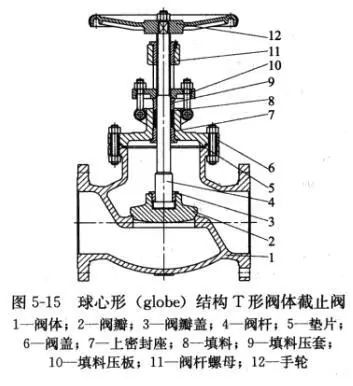

球心形(globe) 结构(图5-15)




03

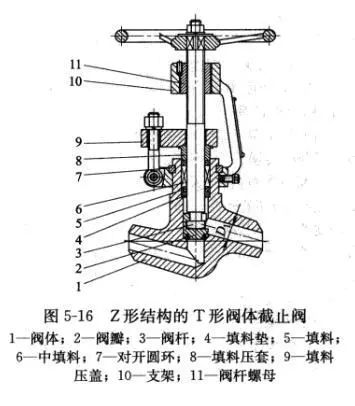

Z形结构(图5-16)




角式阀体

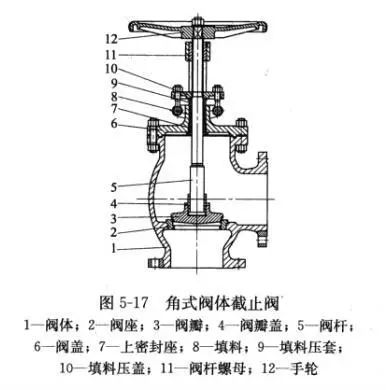

角式阀体(图5-17)的阀门安装在靠近管路弯头部分时,有两大优点:第一,与T形阀体相比,流阻大大减小;第二,使用角式阀体可以减少管路接头和节省一个弯头。

角式阀体用于有脉动流动的地方,这是因为它具有处理这类流动节流作用的能力。

角式阀体属于角式流道








Y形阀体

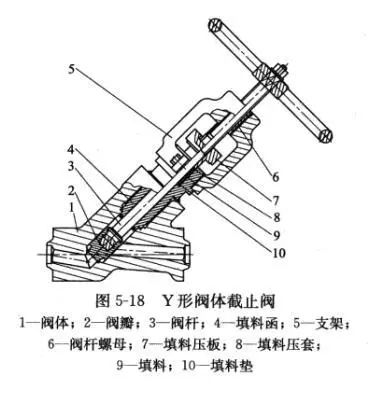

Y形阀体(图5-18) 的设计,是为了使阀门的流阻减到最小程度。这种阀门在开关时,流阻小而且密封面也耐用。

Y形阀体在截止阀的阀体类型中是流阻最小的,可以长期微启而无严重冲蚀。

Y形阀体属于直流流道
