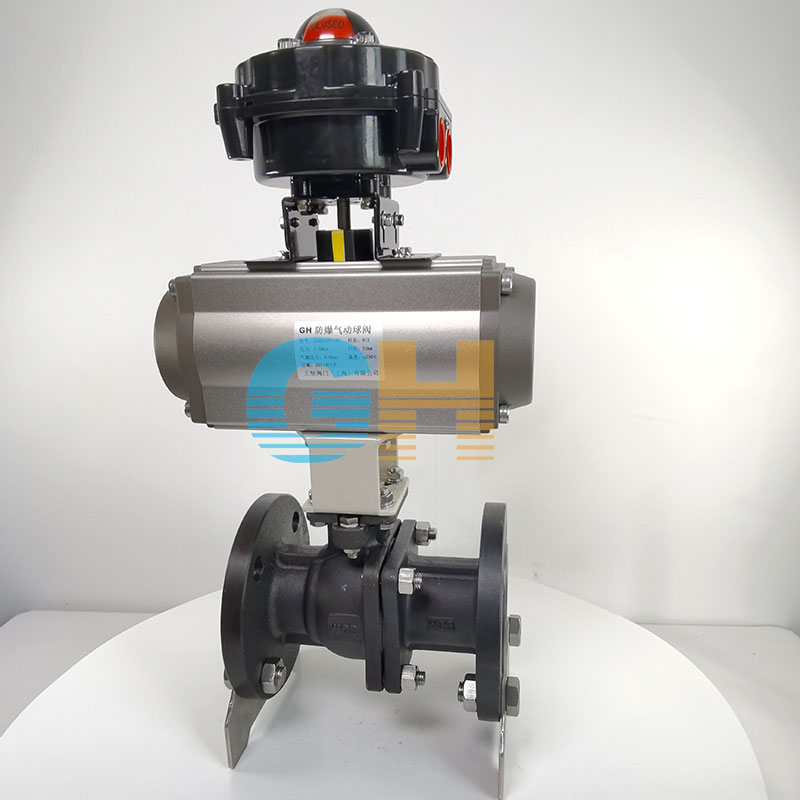

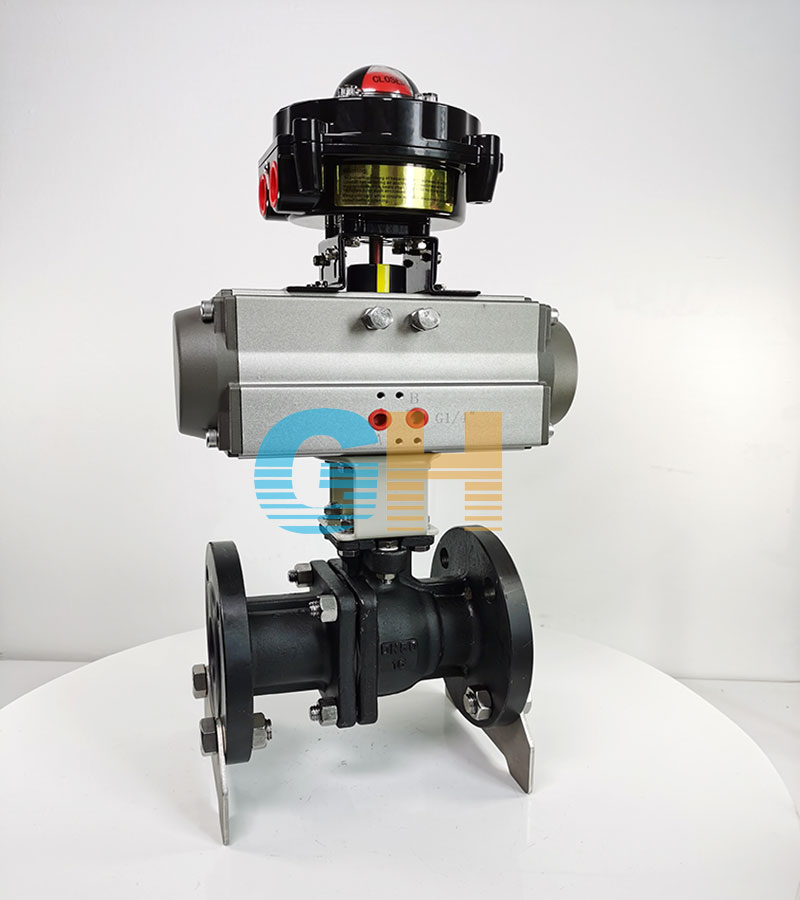

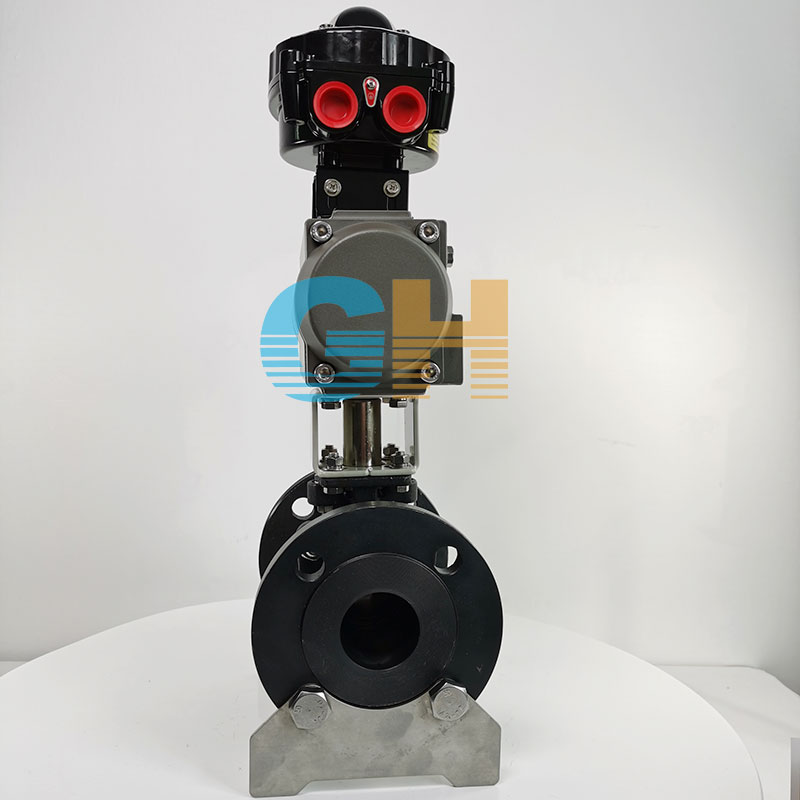

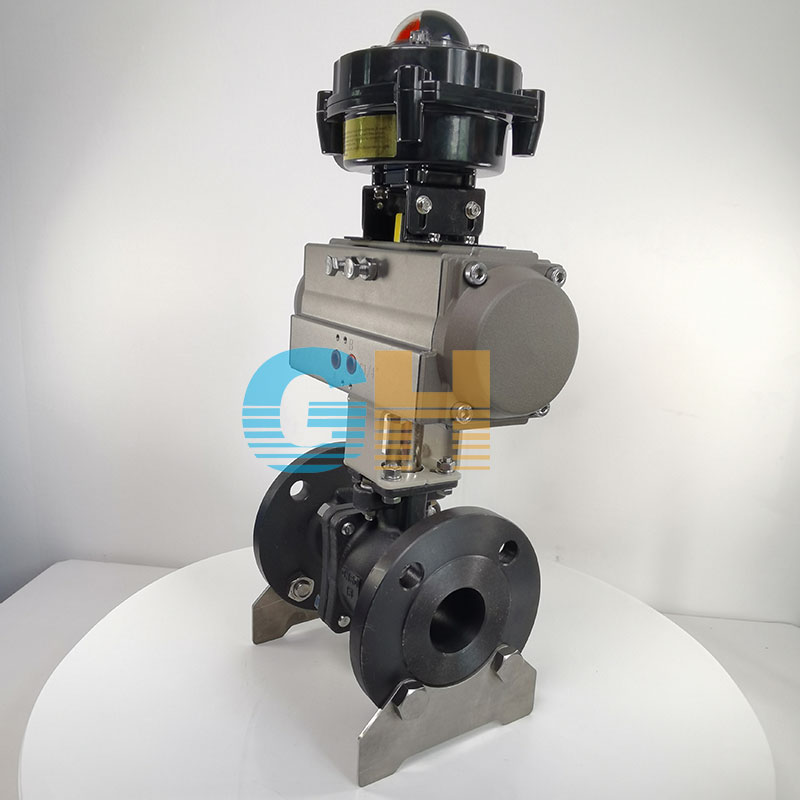

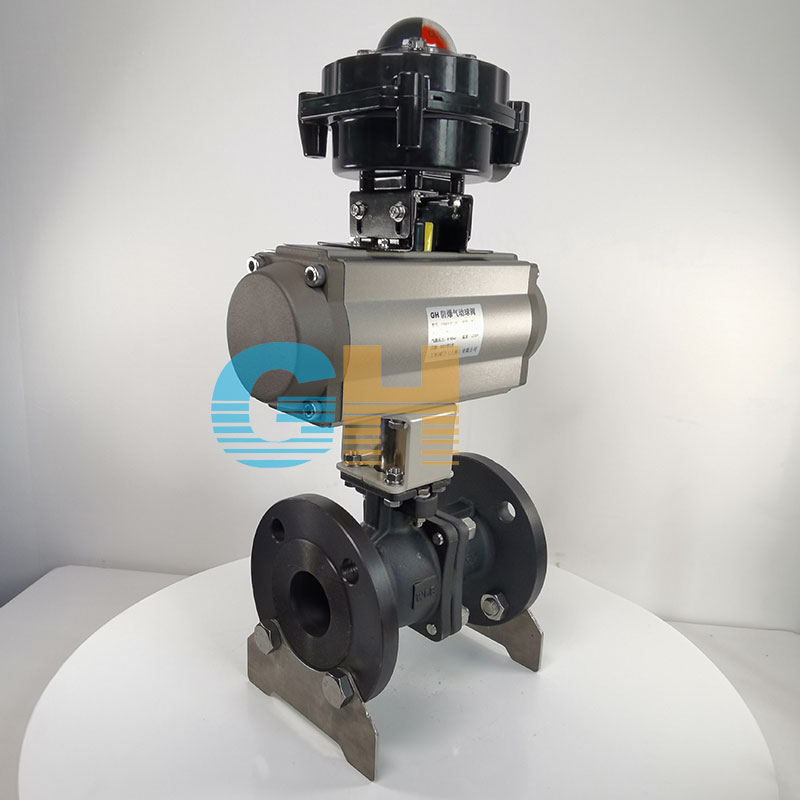

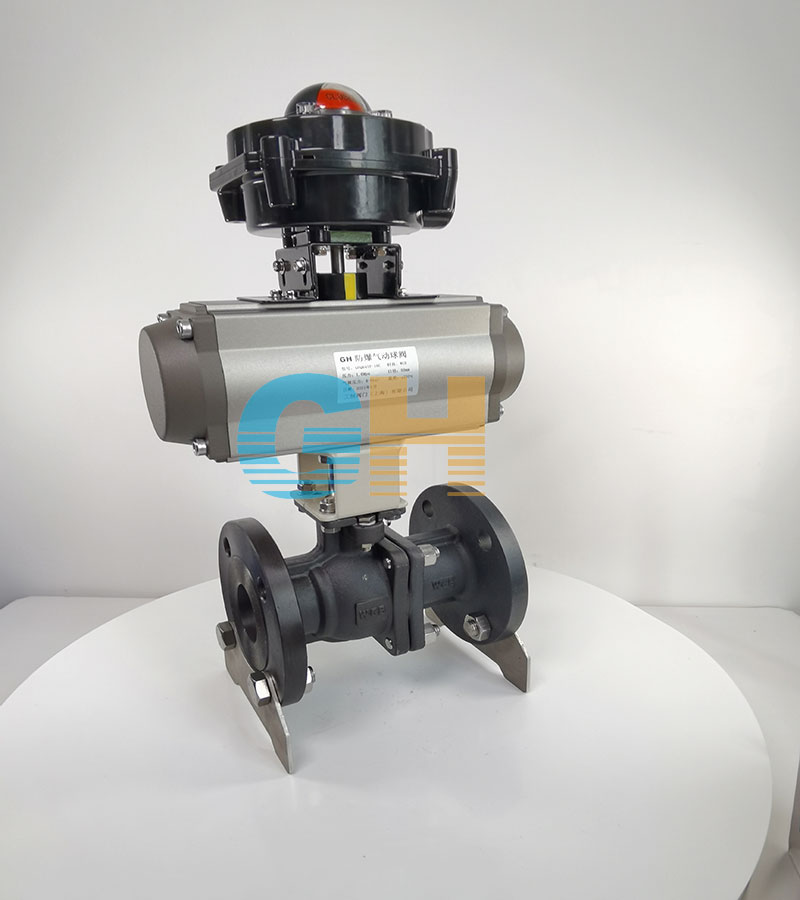

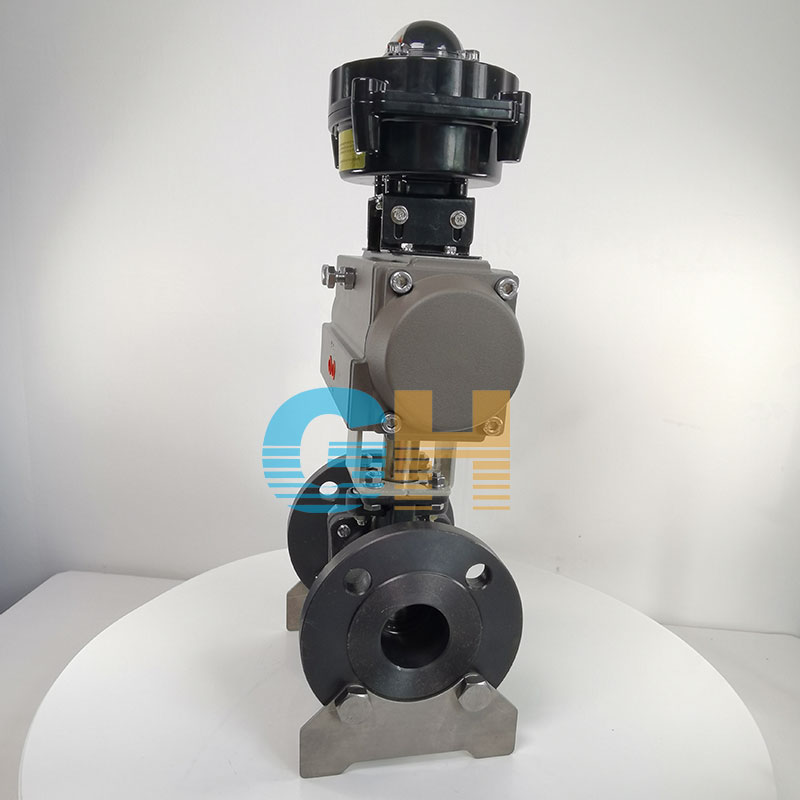

防爆型气动球阀

类别：气动阀门 日期：2021-05-19

品牌 : GH/工恒 型号 : Q947H
材质 : 不锈钢 连接形式 : 法兰
结构形式 : 浮动球球阀 公称通径 : DN50-DN600mm
适用介质 : 水 压力环境 : 高压
工作温度 : 高温 标准 : 国标
流动方向 : 单向 驱动方式 : 电动
零部件及配件 : 执行器 用途 : 调节
类型(通道位置) : 二通式
产品详情
Product details


 气动球阀是由球阀和气动执行器组成，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。应用于水处理、空气处理、冶金、油品、化工行业、造纸、印染等。

 技术参数：
球阀温度：软-20℃-200℃、硬-29℃-350℃；
设计标准：GB/T12237-1989、DIN3357/1、2:API608
法兰尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
气缸形式：双作用、单作用（弹簧复位式）
气源压力：双作用4～8bar、单作用5～8bar

主要部件材料
阀类 传动方式 连结形式 结构形式 密封面 公称压力（MPa） 阀体材料
球阀 气动 法兰式 固定球直通 F-氟塑料
H不锈钢		 1.6
2.5
4.0
6.4		 按表内阀体
材料代号
适
用
工
况		 适用介质 水、蒸汽、油品 304 类 316 类
适用温度 -28℃～300℃
控制型式 双作用/单作用
作用型式 切断/调节
输入信号 电信号：0～10mA、-4～10mA 气信号20～100kPa
回信电压 AC220V/DC24V
工作介质 净化压缩压气
执行器 型号 GT系列、AW系列
气源压力 0.4～0.7MPa

主要连接尺寸（1.6Mpa)
公称通径DN 外形尺寸 连接法兰尺寸 双作用式
执行器型号
L L1 H D D1 D2 C f N-φd
50 178 190 260 165 125 99 20 3 4-φ18 GTD83
65 190 210 293 185 145 118 20 3 4-φ18 GTD83
80 203 247 323 200 160 132 20 3 8-φ18 GTD110
100 229 276 382 220 180 156 22 3 8-φ18 GTD127
125 356 348 468 250 210 184 22 3 8-φ18 GTD160
150 394 378 510 285 240 211 24 3 8-φ22 GTD190
200 457 524 655 340 295 266 24 3 12-φ22 GTD210
250 533 645 847 405 355 319 26 3 12-φ22 GTD255
300 610 715 980 460 410 370 28 4 12-φ22 GTD300
350 686 795 1085 520 470 429 30 4 12-φ22 GTD350
400 762 1860 1215 580 525 480 32 4 12-φ22 AW35
500 991 1860 1385 715 650 609 36 4 12-φ22 AW4
