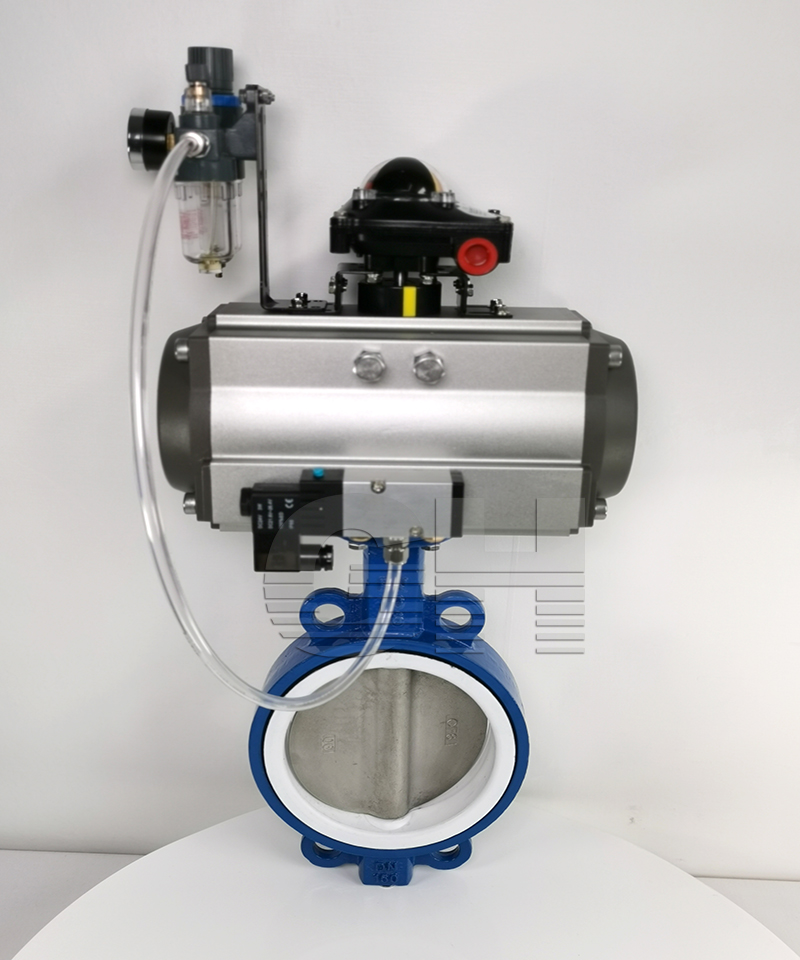

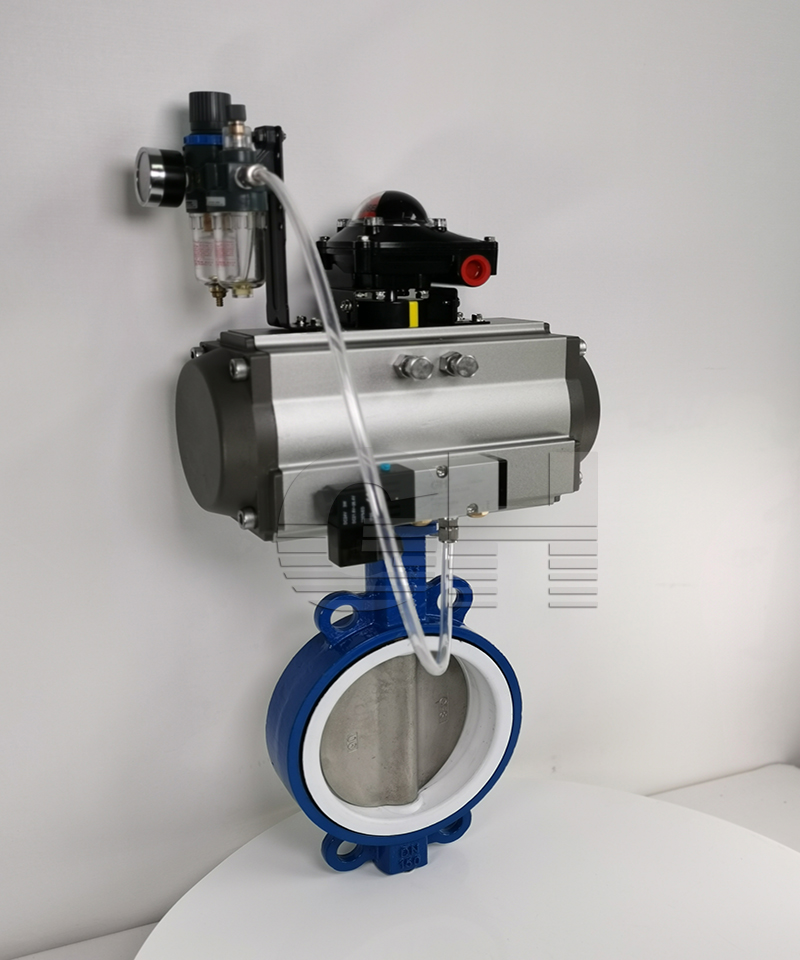

GHD671FP-16Q气动耐腐蚀蝶阀 衬氟气动蝶阀
类别：气动阀门 日期：2021-06-25
| 加工定制 : | 是 | 品牌 : | GH/工恒 |
| 型号 : | GHD671FP-16Q | 材质 : | 铸钢 |
| 连接形式 : | 对夹 | 结构形式 : | 垂直板式 |
| 适用介质 : | 水/气/油/酸碱类（根据过流面材质而异） | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 口径 : | 25-800（mm） |
| 公称通径 : | 25-800 |
产品详情
Product details
Product details
阀 体
公称通径：DN50-DN600
阀体材质：WCB
连接方式：对夹式、法兰式、凸耳对夹式
压力等级：PN1.0MPa、PN1.6MP
结构形式：中线结构
阀内组件
阀座密封：PTFE：-30℃～140℃
阀板材质：WCB、304、316衬PTFE
阀杆材质：不锈钢410、304
适用介质：水、液体、气体、油类、粉体、蒸汽、酸碱腐蚀性介质。
设计制造标准
设计制造：GB12238
连接标准：JB/T 79.1-1994
结构长度：GB/T12221-2005
压力试验：GB/T13927-2008
气动执行器
双作用： 通气开、通气关，气源故障保持当前位置
单作用气开式： 通气开、断气关，气源故障关闭
单作用气关式： 通气关、断气开，气源故障打开

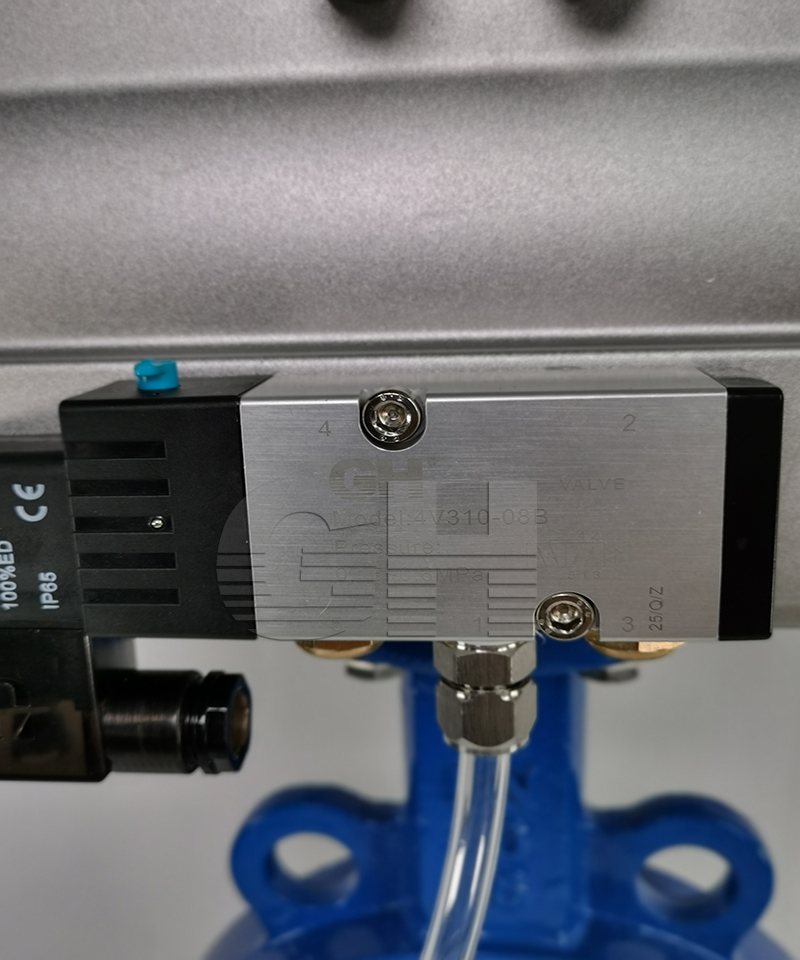

可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆
