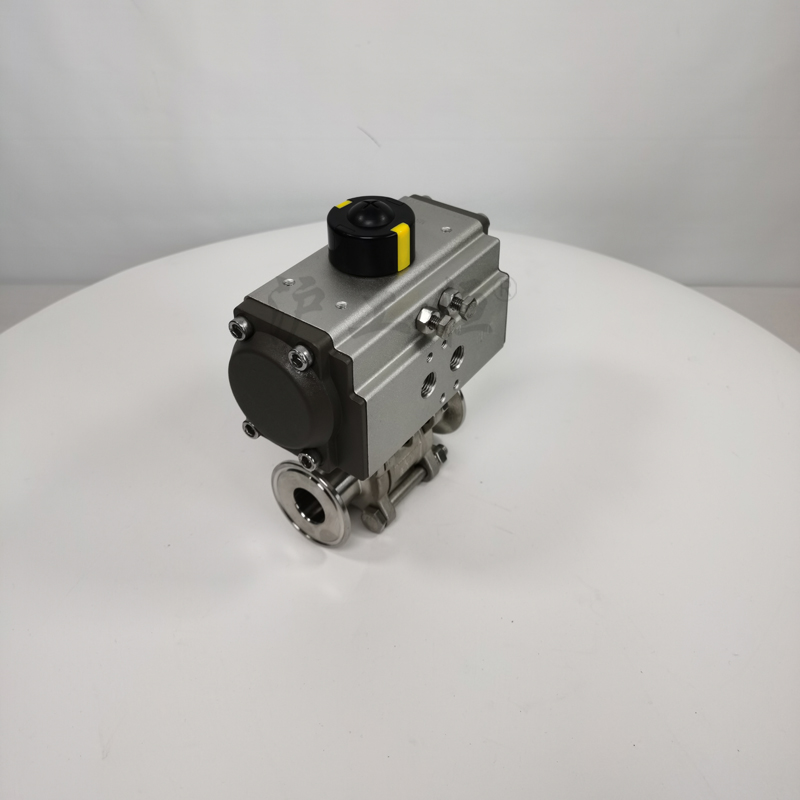

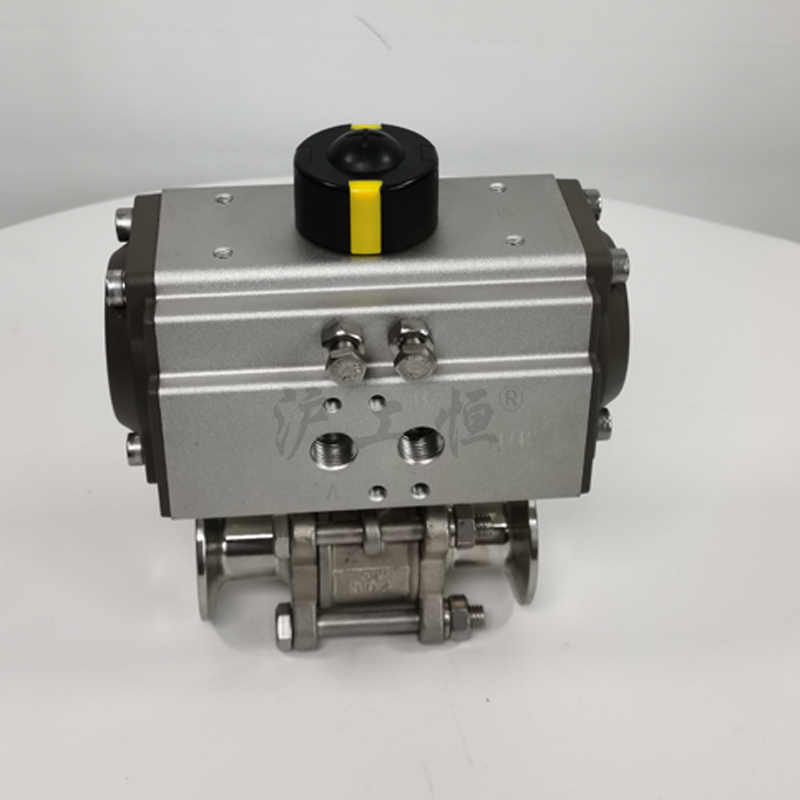

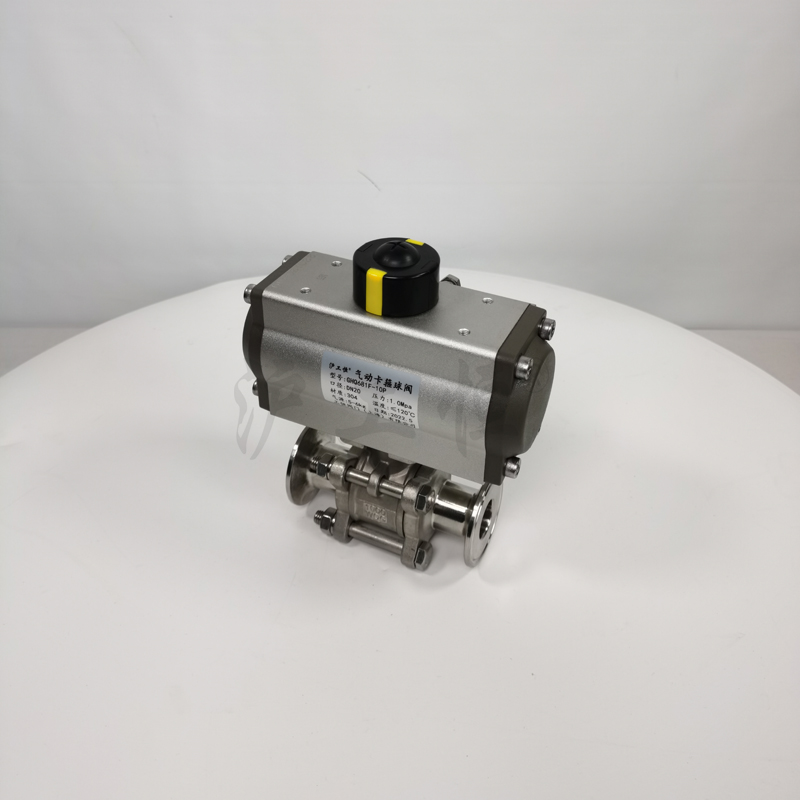

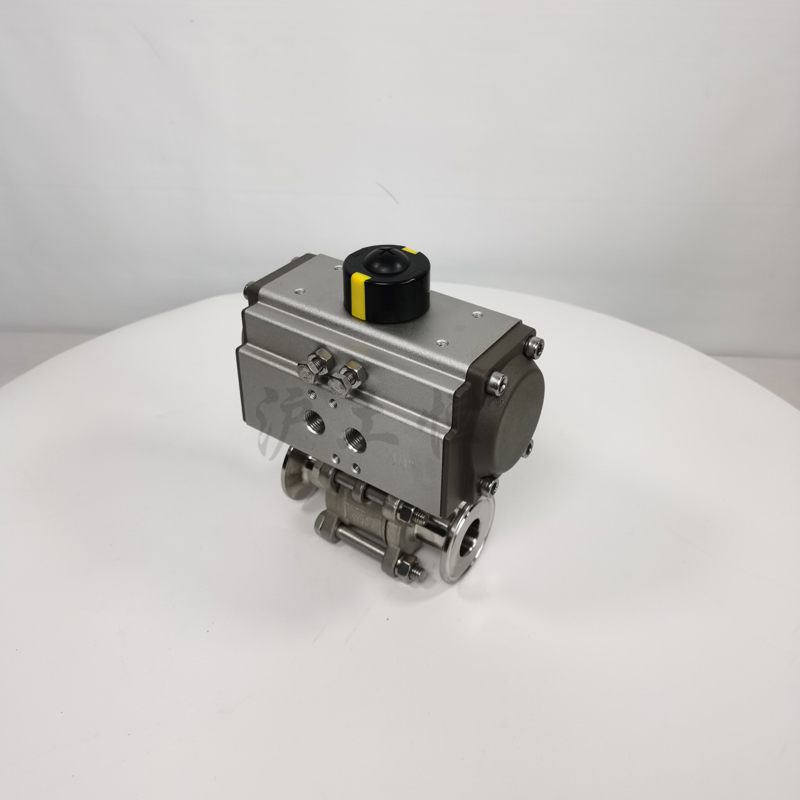

GHQ681F气动卡箍球阀 不锈钢三片式快装阀门

类别:气动阀门 日期:2022-07-28


 Q681F气动快装球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀zui适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。气动快装球阀主要特点是本身结构紧凑,易于操作和维护,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。Q681F气动快装球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成;流道内壁0.5um(240Grit)电子抛光,保持流体畅通无阻;密封面采用的全包PTFE没有死角,保证卫生且容易清洗;两端为卡箍连接方便拆卸、清洗、维修。

  气动快装球阀安装快捷简单,而且流体阻力小、体积小、重量轻;紧密可靠等优点。气动快装球阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点。阀门可配气动执行器及电动执行器。全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。气动快装球阀应用范围:食品、饮料、制药、乳制品、啤酒以及精细化工,可以满足食品、生物制药领域各种介质的特殊要求,其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽其它就地清洗的需要。

  气动快装球阀技术参数:

  公称通径:DN15-50mm;

  公称压力:PN1.0 MPa;

  介质温度:-10℃~+180℃;

  阀体材质:不锈钢304、316、316L;

  密封材料:聚四氟乙烯;

  连接形式:快装式(卡箍式)、焊接式、螺纹式;

  适用介质:啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等;

  执行器型号:GT、SR、ST、AT系列单(双)作用气动执行器;

  执行机构外壳:铝合金;

  供气压力:0.4~0.7MPa;

  气源接口:G1/4"、G1/8"、G3/8"、G1/2";

  环境温度:-20~+90℃;

  单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC);

  双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL);

  气动三片式快装球阀气动附件说明:电磁阀,气源三联件,定位置器,限位开关,手动装置等这些为可选项,客户可根据自己工况要求进行选择(防爆型或者普通型)。
