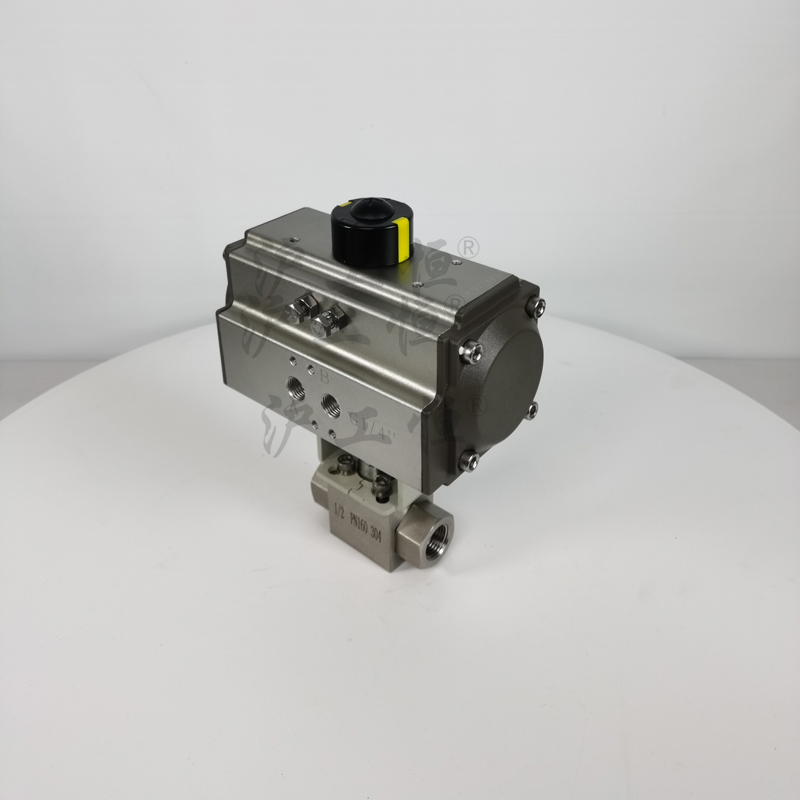

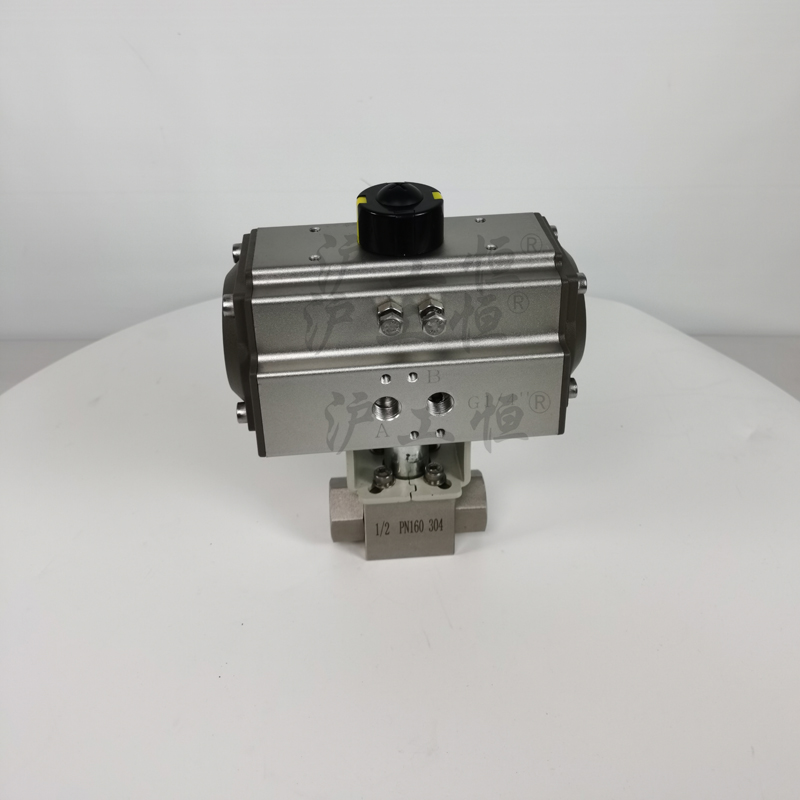

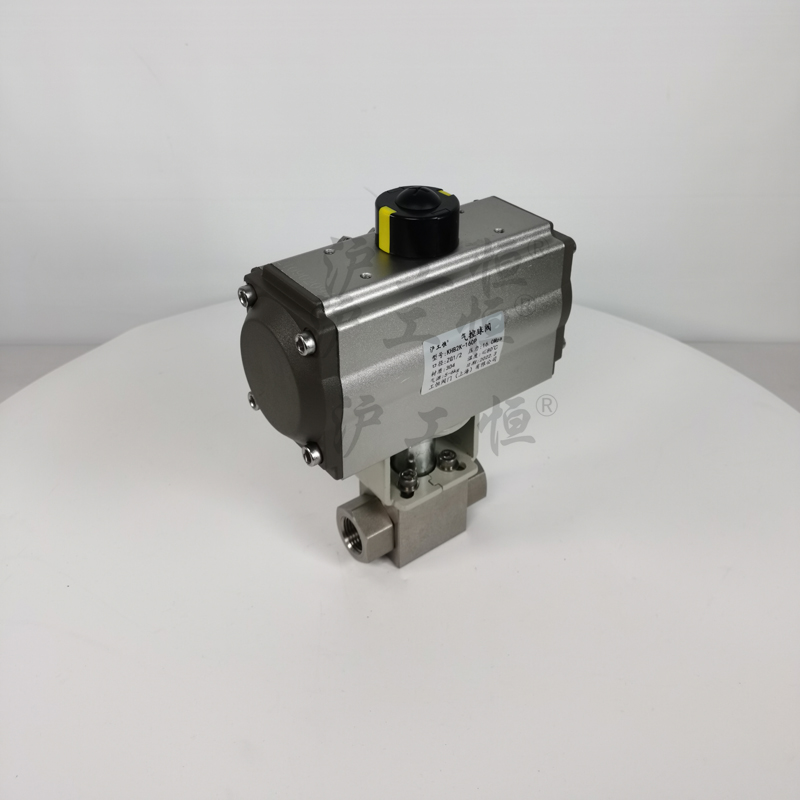

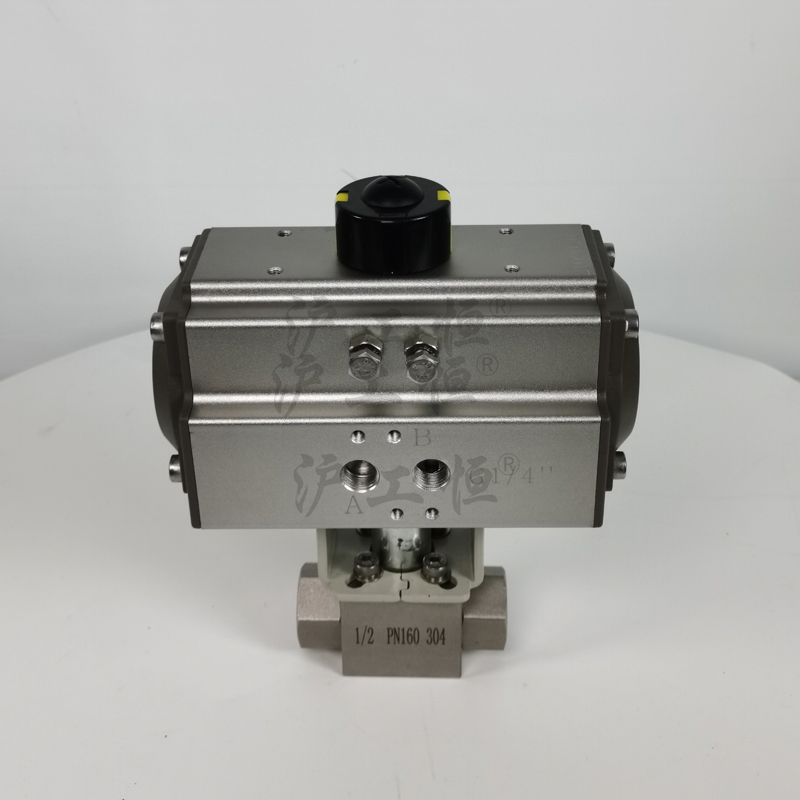

KHB2K气控球阀

类别:气动阀门 日期:2022-08-10




气动高压球阀以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,可实现全开-全关动作。气动高压球阀由气动活塞式执行机构和高压球阀组成,可配以阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。 气动高压球阀广泛应用在石油、化工、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

气动高压球阀 性能参数

驱 动公称通径电控公称压力适用温度连接方式阀结构阀体材质阀球材质密封材质适用介质可选附件

压缩空气4~7bar(可带手轮)
8~100mm
DC24V、AC220V、4-20MA
1.6~6.4MPa;6.4MPa以上可定制
常温PTFE:-29℃~+150℃
中温PPL:-29℃~+250℃
内螺纹
三块式
不锈钢316L、316、304、304L
不锈钢316L、316、304L、304
PTFE、PPL
气体、水、油类、轻微腐蚀性介质等
限位开关、电磁阀、减压阀

三、高压球阀 主要连接尺寸

尺寸DLHW

1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″
φ8 φ10 φ15 φ20 φ25 φ32 φ40 φ50 φ65 φ80 φ100
60 60 69 75 86 105 110 130 150 170 215
50 50 55 60 70 82 90 105 120 132 160
90 90 100 120 140 140 180
