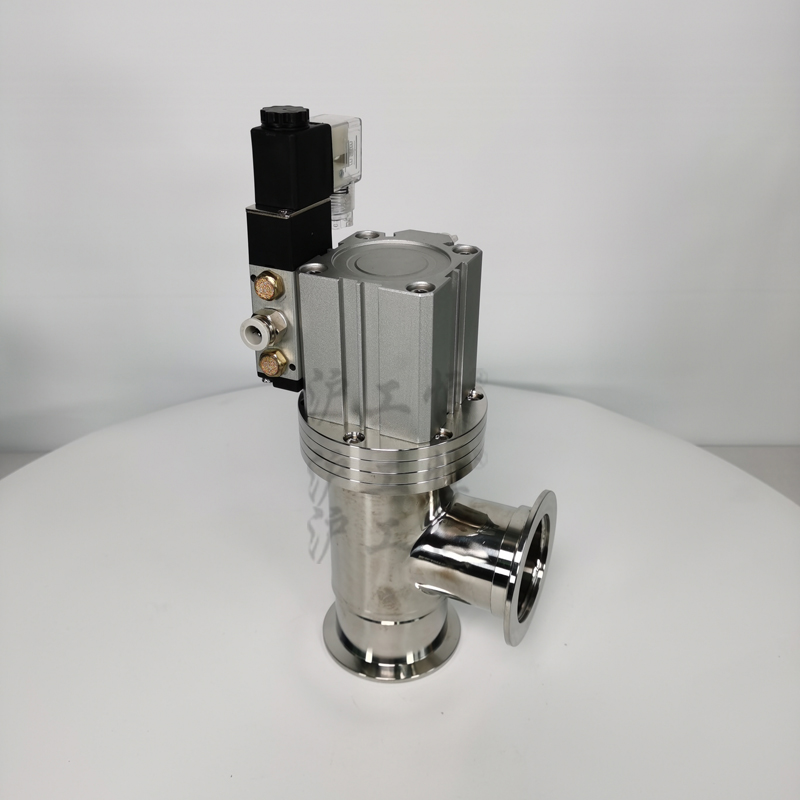

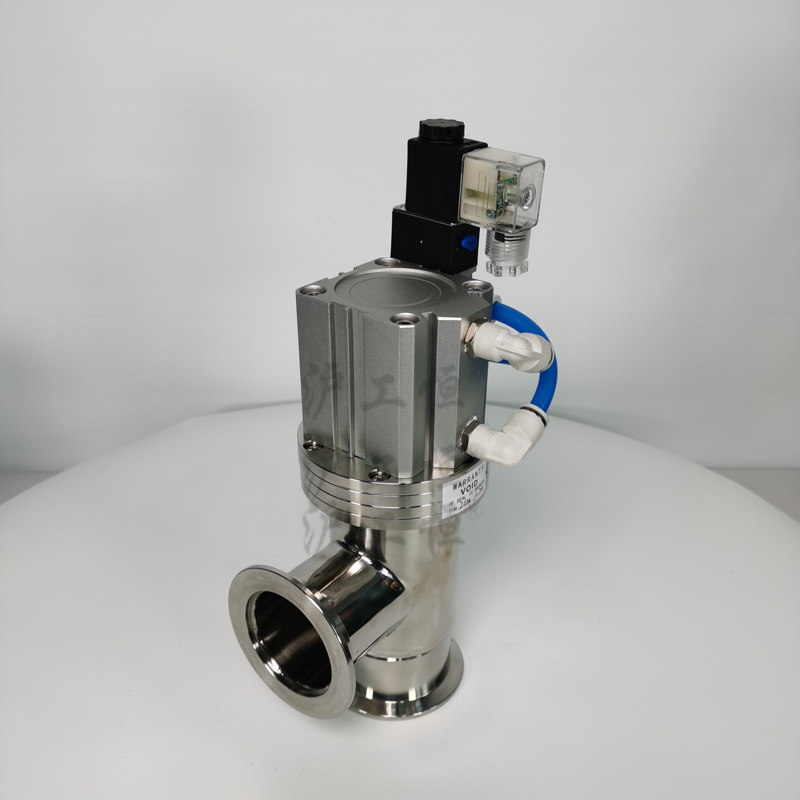

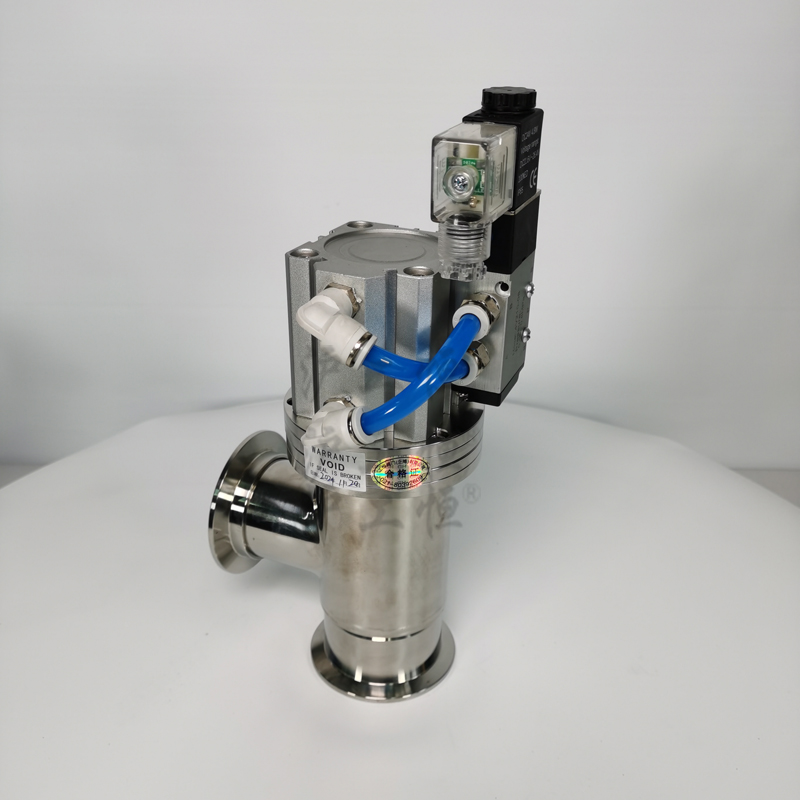

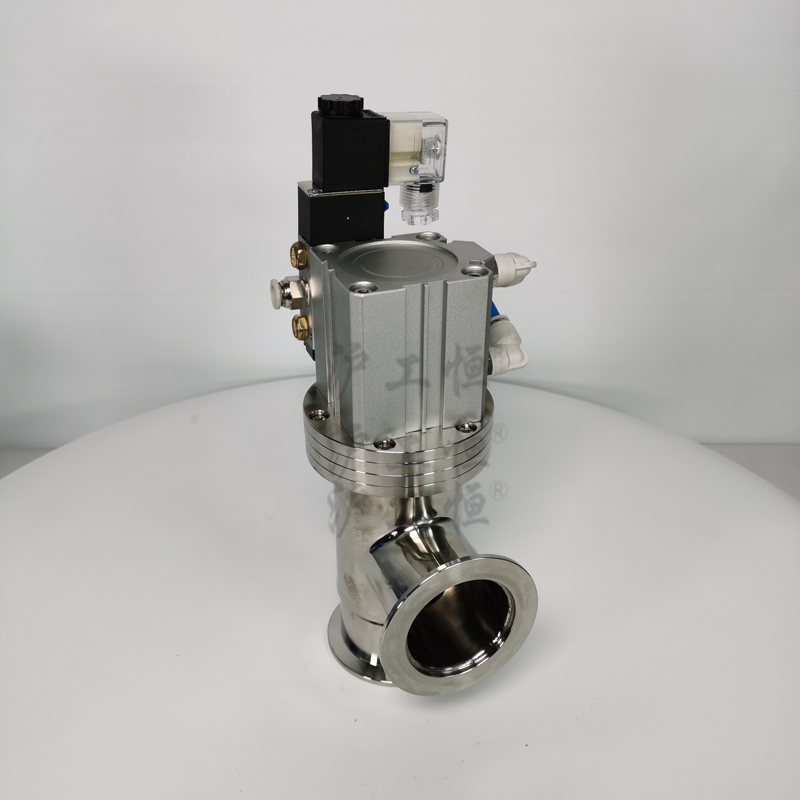

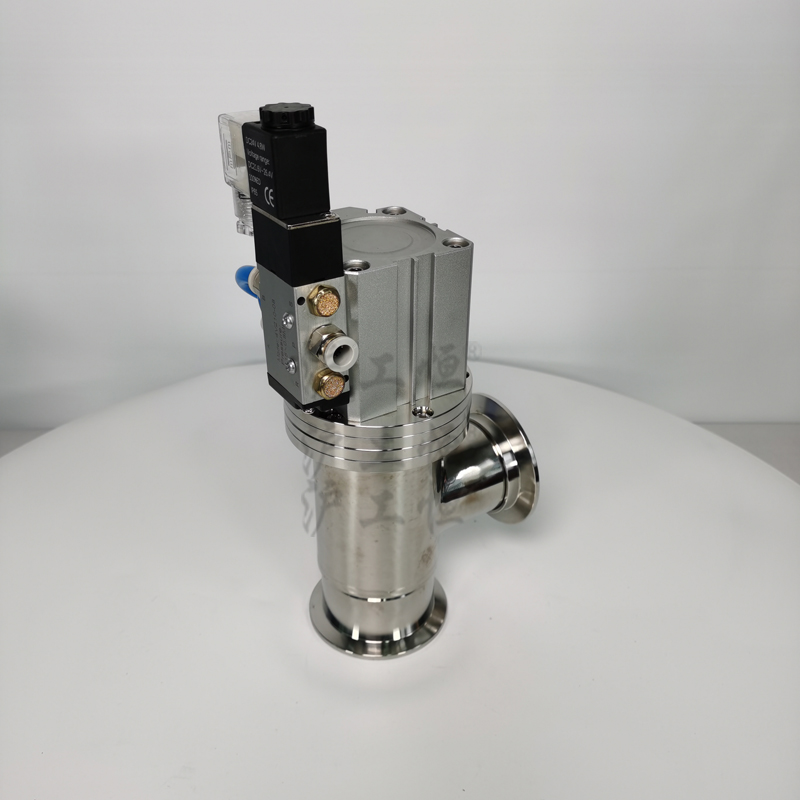

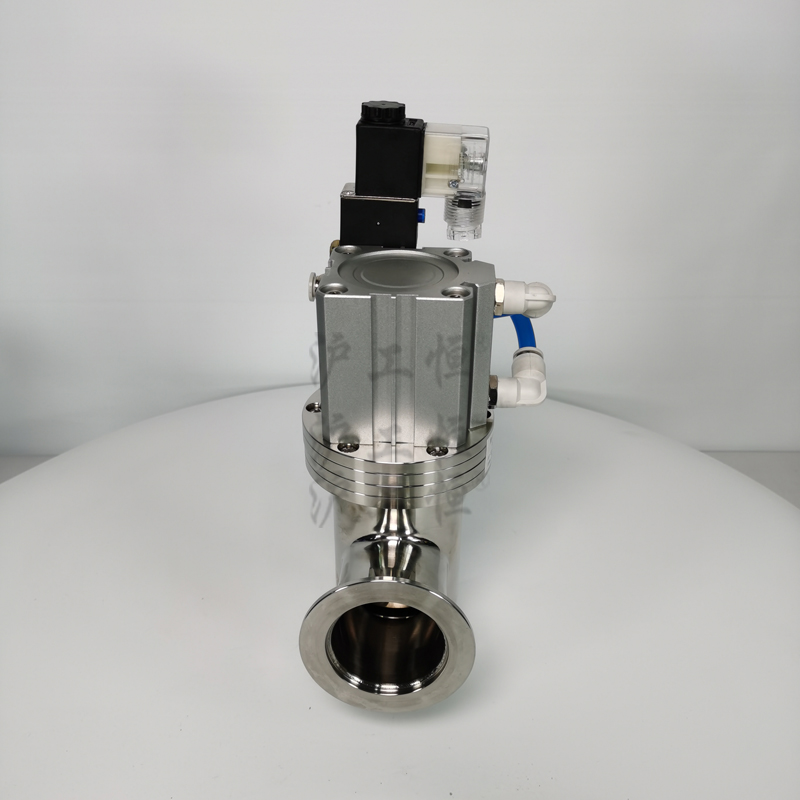

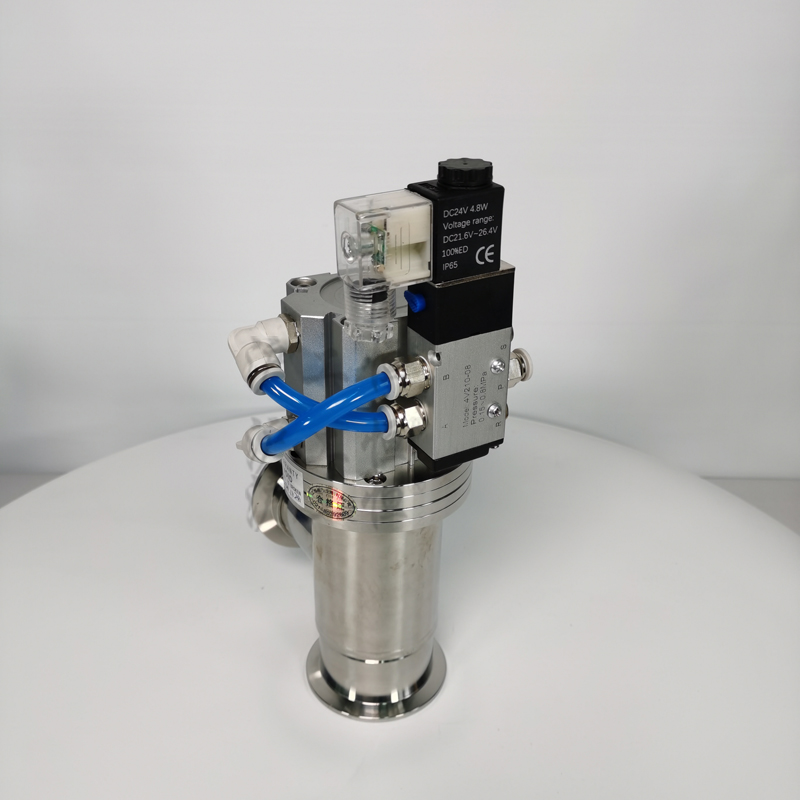

气动高真空挡板阀 GDQ常闭型高真空挡板真空阀

类别:气动阀门 日期:2022-08-24


气动真空挡板阀 GDQ型气动真空挡板阀是通过电磁换向阀改变气路方向,控制执行气缸驱动阀门做启毕运动,用于接通或切断真空管内的气流,适用介质为纯净空气和非腐食性气体,可配反馈信号装置,真空挡板阀用于接通或切断真空管路中的气流。高真空挡板阀按轴封结构可分GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。按通导形式可分GD-J为角通型式,GD-S为带预抽口的三通型式。


气动真空挡板阀 GDQ主要零件材料:

      阀体、阀盖、阀杆:铝合金、碳钢或不锈钢

     密封件:丁腈橡胶、氟橡胶、波纹管(轴封)。

气动真空挡板阀 GDQ主要特点:

     1、标准化、模块化设计,易于更换及维修;

     2、便于清洁的设计;

     3、电磁阀采用节能设计,体积小。


食品级高真空挡板阀 GDQ主要性能指标:

    1、适用范围

    打开时阀板上的压差:≤1.2×105Pa任意方向

    阀体和阀座漏率:≤1.3×10-7Pa·L·s-1

    建议维修前循环次数: 200,000次

    阀体烘烤温度:≤150℃

2、安装位置

    手动驱动:任意-气动驱动:任意

    电磁驱动:任意(波纹管密封);密封面朝向真空(氟胶圈密封)

3、电源

   气动驱动:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做)

   电磁驱动:交流220V或230V 50Hz,起动功率800W、保持功率8W

   压缩空气(只适用于气动):0.4~0.7MPa

   阀门开启和关闭时间-气动驱动:≤1s

   电磁驱动:开启≤0.1s;关闭≤1s(氟胶圈密封)、关闭≤0.5s(波纹管密封)

4、阀门位置指示

   手动驱动:带有启闭位置指示

   气动驱动:带有启闭位置指示开关(磁性开关)

   电磁驱动:带有开启位置指示灯


 食品级高真空挡板阀 GDQ主要应用范围:

     真空阀门是真空系统中用以调节气流量、 切断或接通管路的元件。 高真空挡板阀以压缩空气为动力, 通过电磁换向阀改变气路方向, 执  行气缸驱动挡板阀启闭运动, 适用于1.3×10-3Pa~1.0×105Pa真空系统中用以开启或隔断气流。 挡板阀具有结构简单, 开闭时间短, 安全可靠, 坚固耐用, 并且可以自动控制等优点, 被广泛应用于电子、 化工、 冶金、 航空、 航天、 材料、 生物医药、 原子能、 宇宙探测等高科技领域。 高真空气动挡板阀的气缸直径及活塞杆直径设计十分重要, 挡板阀在开闭时, 若气缸及活塞杆直径设计不合理则会导致阀门产生无法打开、 启闭时间长等问题。
