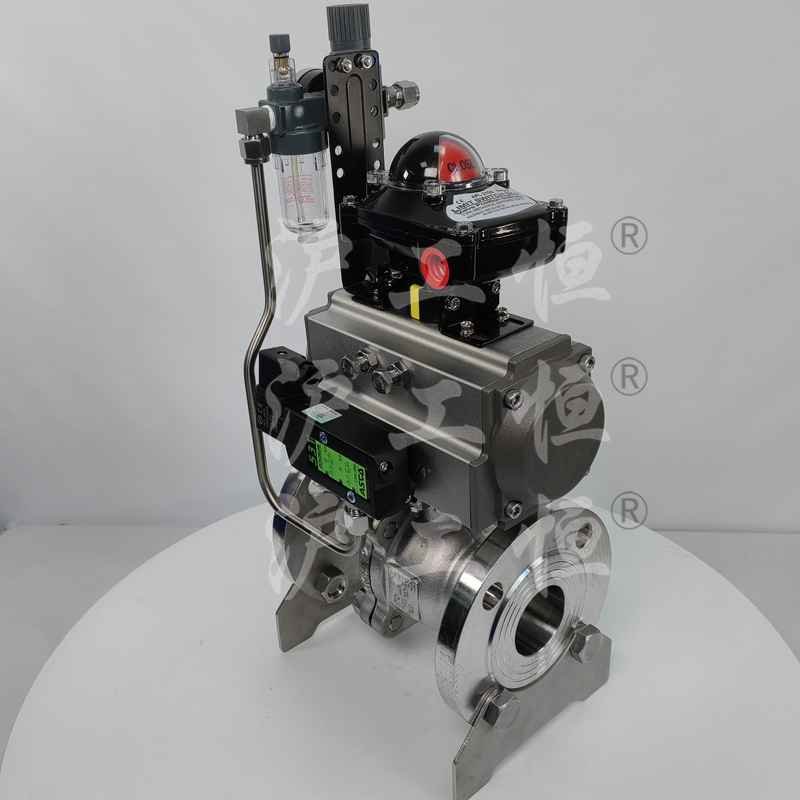

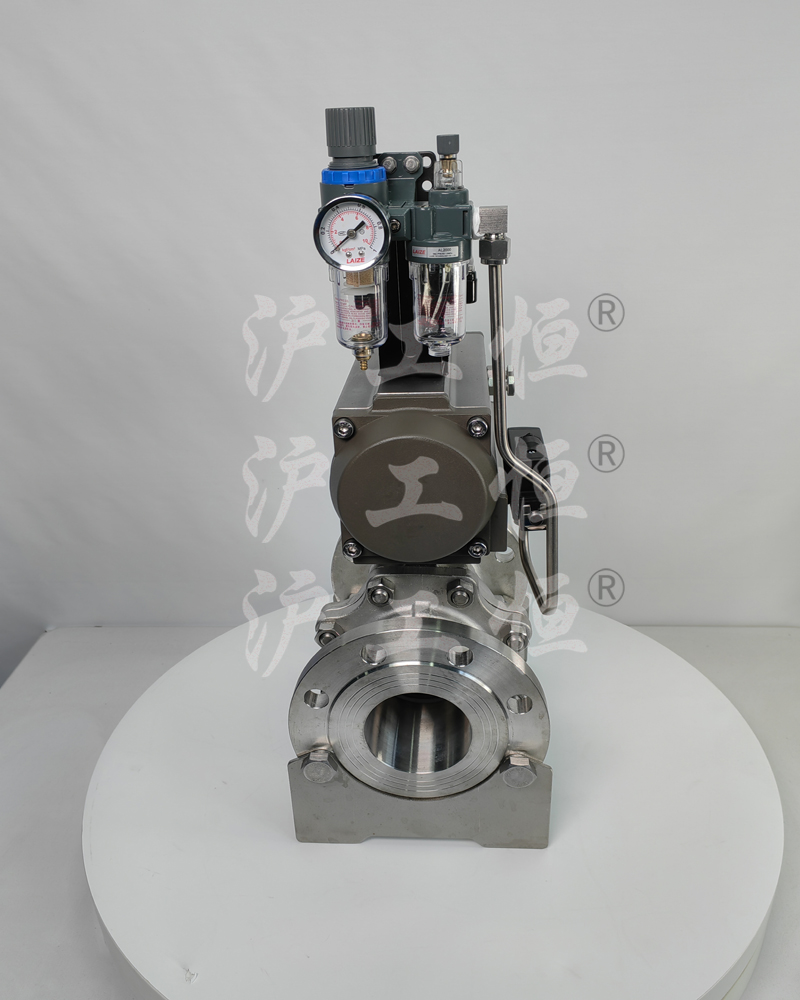

Q641F-16P不锈钢高平台气动球阀-配ASCO电磁阀

类别:气动阀门 日期:2023-04-19

品牌
沪工恒
连接形式
法兰
结构形式
浮动球球阀
公称通径
DN15-DN1800
适用介质
水、蒸汽、油品等
工作温度
常温
压力环境
常压
流动方向
单向
驱动方式
气动
类型(通道位置)
二通式
密封形式
软密封
零部件及配件
阀体
数量
600
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
用途
截止
材质
不锈钢






产品概述:
气动法兰球阀主要用于截断或接通管路中的介质,亦可用用于流体的调节与控制,它与其它阀类相比,具有以下一些优点。(1)、流体阻力小、球阀是所有阀类中流体阻力小的一种,即使是缩径球阀,其流体阻力也相当小。(2)、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。(3)、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。(4)、阀杆密封,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。(5)、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。(6)、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。(7)、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。

执行机构介绍:
采用GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

附件的选项:
根据不同控制和要求可选择下列附件:
1、切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
2、调节型附件:电气定位器、气动定位器、电气转换器。
3、气源处理附件:空气过滤减压阀、气源处理三联件。
4、手动机构:HVSD手操机构:

主要性能规范:

公称通径mm DN15-DN300
材料代号 C   R
主要 零件 阀体 WCB ZG1Cr18 Ni9Ti ZG1Cr18Ni 12Mo2Ti
球体 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增强聚四氟乙烯 对位聚苯 金属密封
填料 聚四氟乙烯 柔性石墨
适用 工况 适用 介质 蒸汽、 水、油品 硝酸类 醋酸类
适用 温度 -28℃ - 300℃
执行器 型号 DA/SR系列、GTD/GTE系列、QGSY系列等
气源 压力 0.4-0.7MPa
试验压力 (Mpa) 公称压力(Mpa) 压力级(class) JIS(Mpa)
1.6 2.5 4.0 6.4 10.0 150 300 600 10K 20K
强度试验 2.4 3.8 6.0 9.6 15.0 3.1 7.8 15.3 2.4 3.8
密封试验 1.8 2.8 4.4 7.0 11.0 2.2 5.6 11.2 1.5 2.8
