内螺纹气动高温球阀 三片式丝扣快速切断快开防

类别:气动阀门 日期:2023-04-23


品牌
沪工恒
密封形式
软密封
接口形式
内螺纹
功能用途
开关、调节
是否定制
适用范围
建筑、消防、化工、石油、
公称压力
16bar
公称直径
25cm
适用介质
水、石油、蒸汽等
公称通径
DN15-200
结构形式
浮动式球阀
驱动方式
气动
气缸
AT型双作用气缸
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
材质
不锈钢
类型
三片式球阀

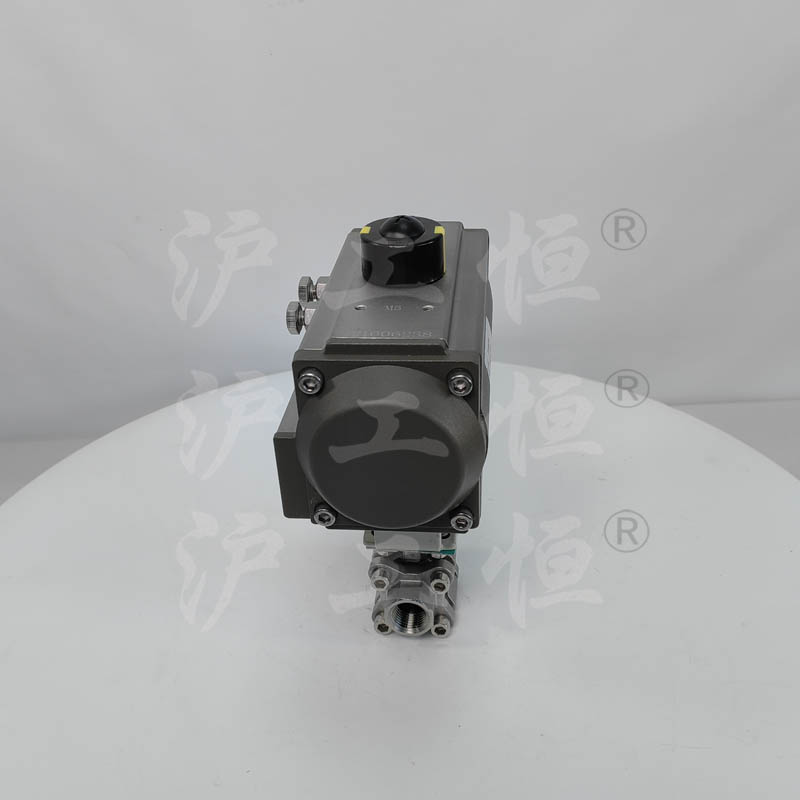

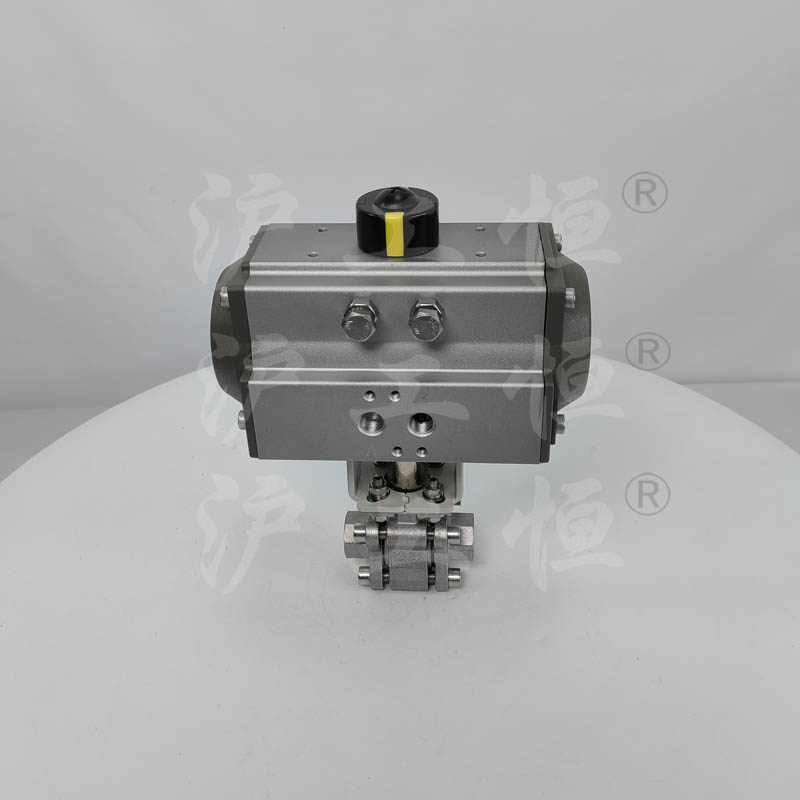

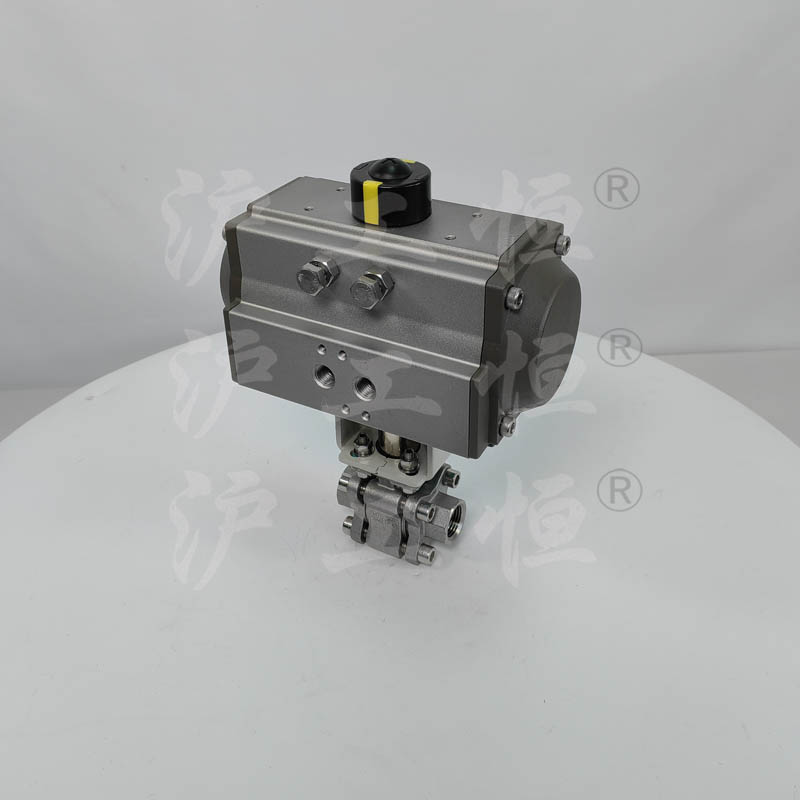

三片式不锈钢内螺纹球阀Q611F-25P气动丝扣球阀DN25-100
Q611F-25P气动丝扣球阀
  一、气动丝扣球阀产品概述
  气动丝扣球阀是由丝扣球阀与气动执行器组成,按结构形式不同可分为整体式(一片式)、两片式及三片式,由于阀门本身体积精小且结构紧凑,所以适用于安装尺寸有限和场合空间相对狭窄的工况中。气动丝扣球阀通过压缩空气作为动力源来操作球阀的开启和关闭,根据工作需要可选用双作用或单作用执行机构,单作用形式具有弹簧复位的功能,可在遇到故障或气源断开时,自动归位到开启或关闭的状态。

  气动丝扣球阀结构
  二、气动丝扣球阀参数表
  公称通径:DN15-DN100
  公称压力:1.6MPa-6.4MPa
  连接形式:内螺纹连接、焊接
  阀芯形式:“O”型球形阀芯
  密封填料:PTFE、柔性石墨
  流量特性:近似快开型
  动作范围:0-90°
  泄漏量:按GB/T4213-92,小于额定KV0.01%(软密封:零泄漏)
  控制方式:开关型,调节型

  三、气动丝扣球阀的特点
  1、可在执行器顶部或底部安装手动操作机构,实现手动开、关阀门。
  2、内螺纹气动球阀具有体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。
  3、密封结构分为金属密封与弹性软密封,可分别使用在不同的工况当中。
  4、气动螺纹球阀采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

四、气动丝扣球阀技术参数

  公称通径   DN10~DN100mm
  公称压力   PN1.0、1.6、2.5、4.0、6.4MPa
  驱动形式   压缩空气4-7bar(可带手动装置)
  连接方式   丝扣连接
  结构形式   整体式(一片式)、二片式阀体、三片式精铸阀体
  动作范围   0~90°
  使用温度   PTFE:-29℃~178℃、PPL:-29℃~300℃
  适用介质   水、蒸汽、液体、油品、腐蚀性介质等
  控制方式   开关模式、调节型(4~20mA模拟信号)
  作用形式   单作用弹簧复位(常开型、常闭型)、双作用(气开气关)
