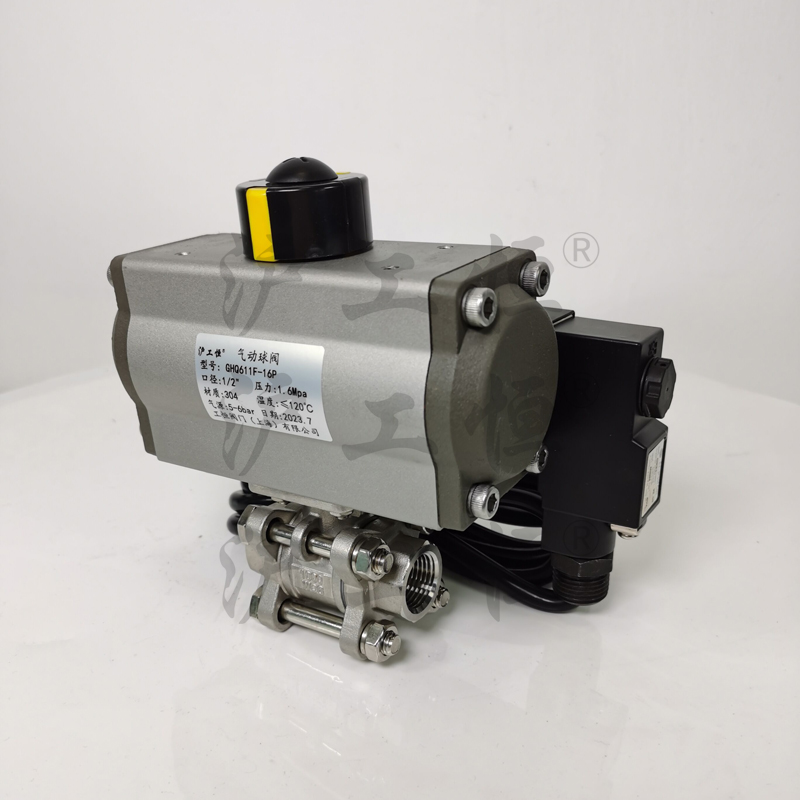

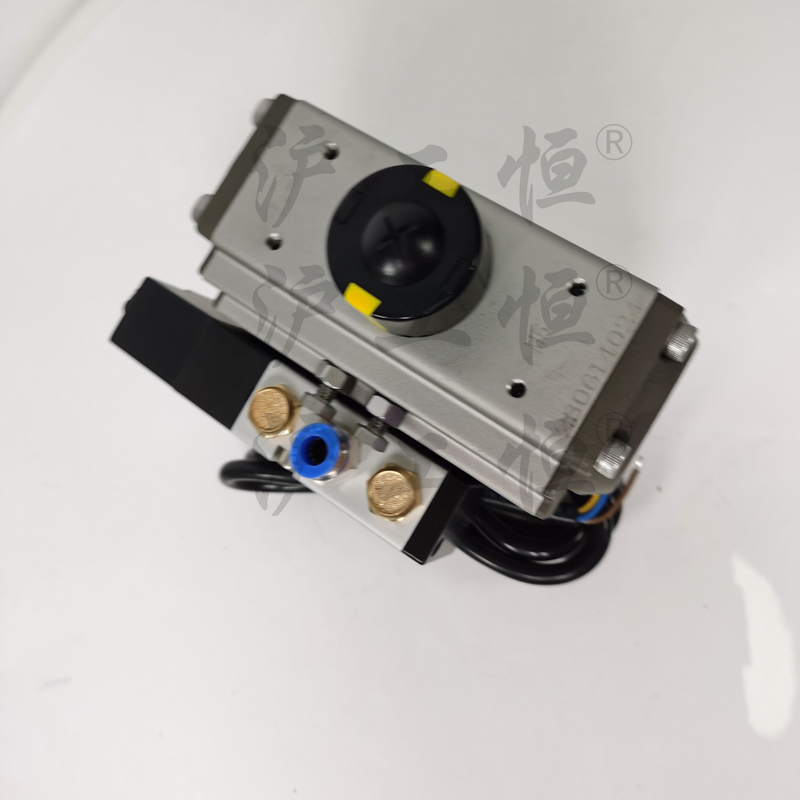

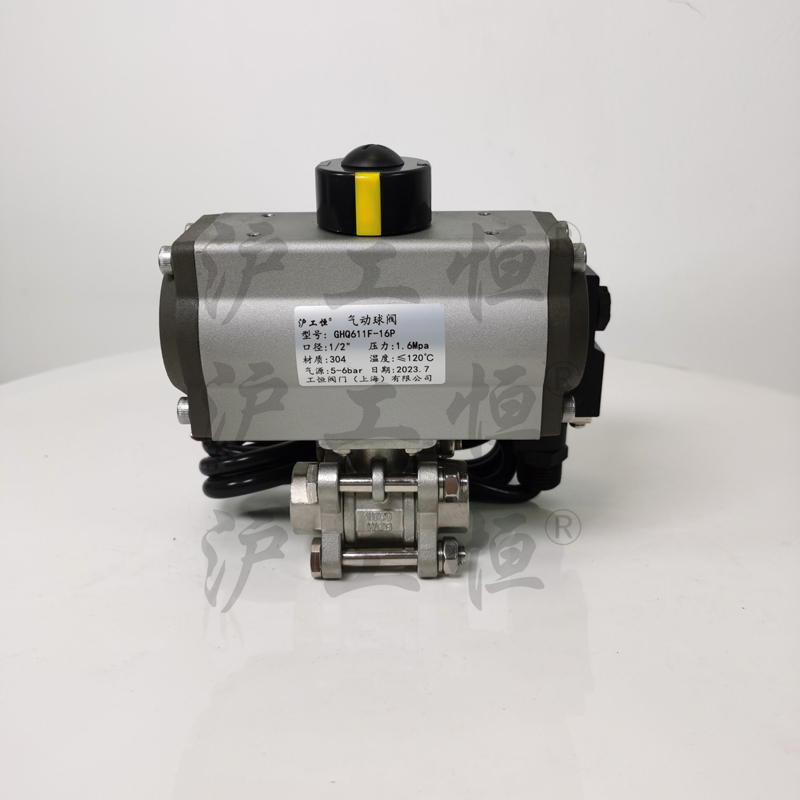

气动丝扣球阀 不锈钢内螺纹三片式阀门Q611F-16

类别:气动阀门 日期:2023-08-03





品牌
沪工恒
公称直径
15cm
数量
485个
是否支持加工定制
是否进口
包装规格
DN15-100
产地
苏州
功能用途
截止
适用范围
石油、化工、发电、造纸、治金
颜色
灰色
适用介质
驱动方式
气动
气缸形式
双作用、单作用
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
材质
不锈钢
型号
Q611F-16


气动内螺纹球阀

产品特性

气动内螺纹球阀阀体是由不锈钢硅溶胶精密铸造阀体和气动执行器合成。先进的加工工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出,启闭轻松密封可靠。

产品特点

1、硅溶胶精密铸造,外壳造型美观。

2、内螺纹式球阀流体阻力小,其阻力系数与同长度的管段相等。

3、阀体内通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。

4、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。

技术参数

阀体形式:内螺纹精铸阀体

公称通径:DN6100mm

公称压力:PN1.6-4.0MPa

工作温度:-29150℃-29℃300℃

连接形式:管螺纹(G)、锥螺纹(NPT)

阀盖形式:一体式

压盖型式:压帽拧紧式

密封填料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



执行机构

供气压力:0.40.7MPa

气源接口:G1/4"G1/8"G3/8"G1/2"

环境温度:-20+90℃

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)--失气时阀位保持(FL)

可配附件:定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

应用范围:适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
