一、气动V型球阀 概述

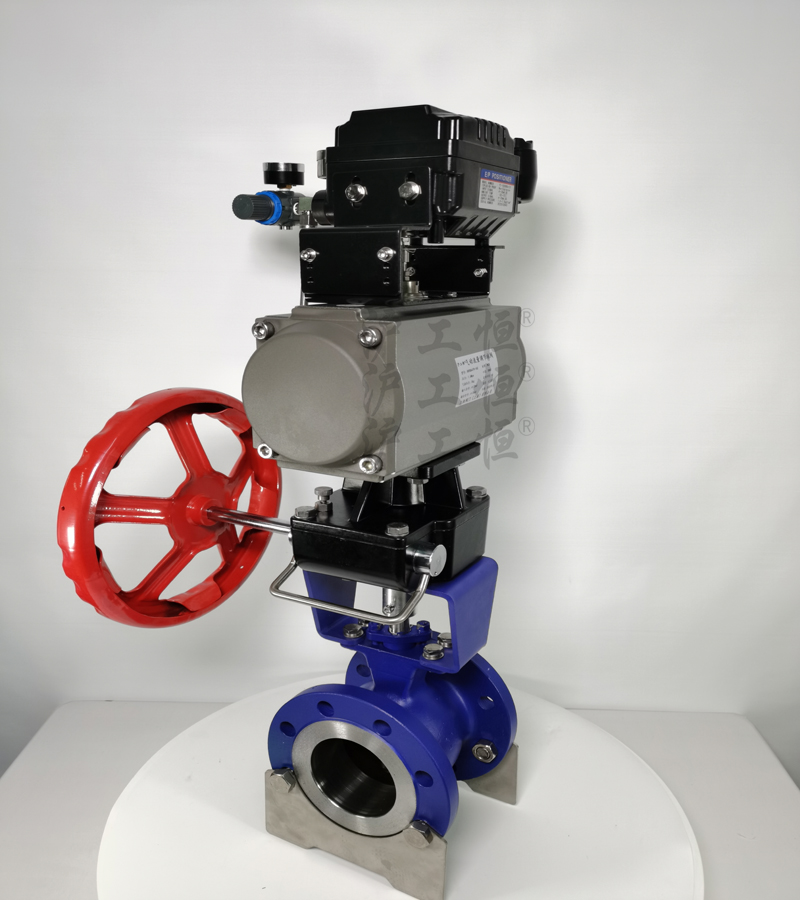

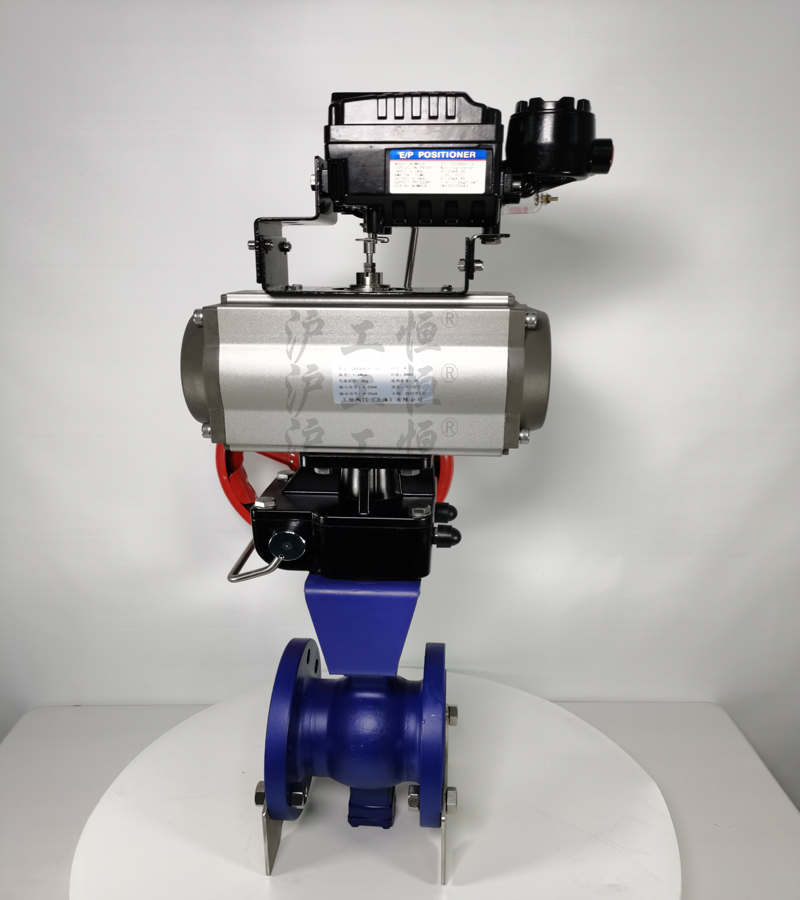

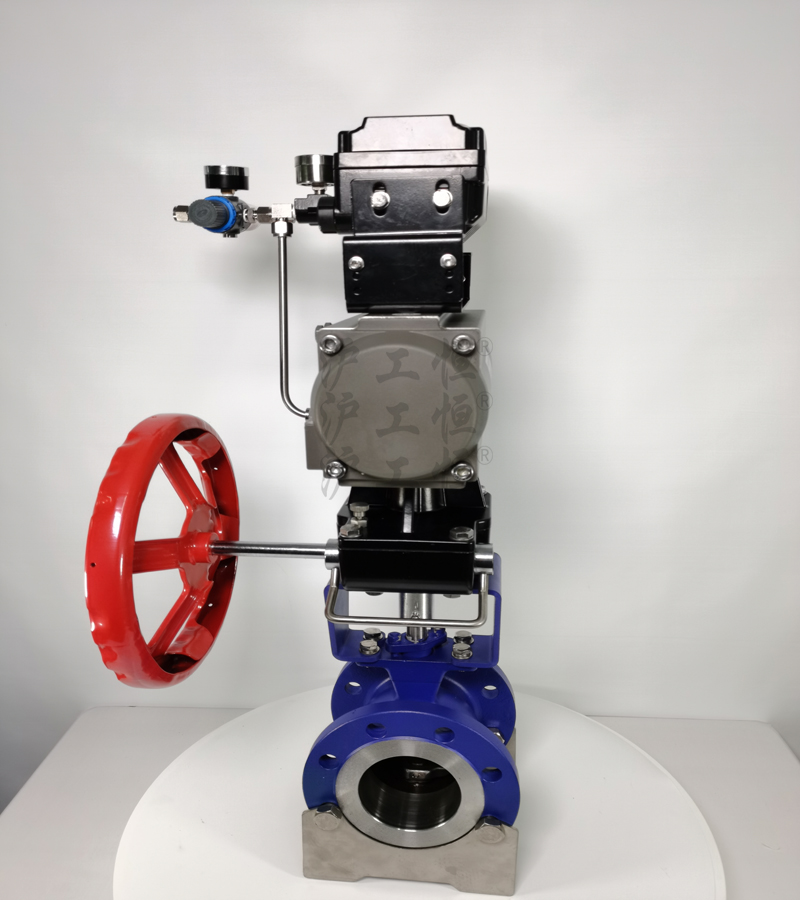

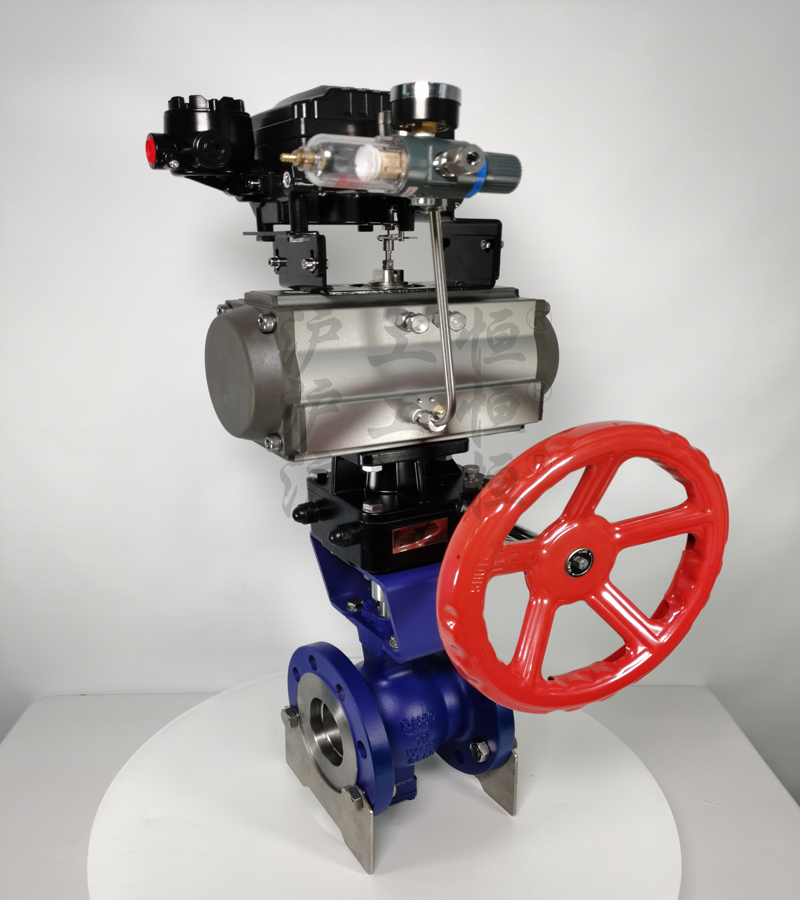

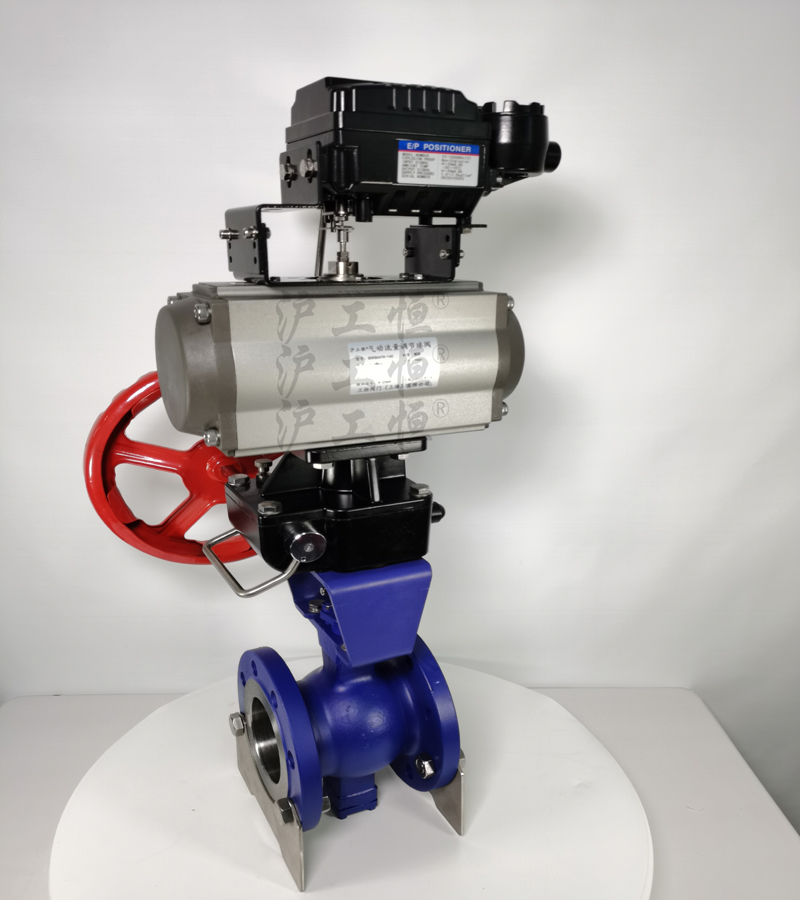

　　VQ647气动V型活塞式调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定痊器或气动阀门组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。特别适用于泥浆和含有纤维介质，以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程按控制要求。

　　本系列产品公称压力等级有PN16、64，公称通径范围从25mm至 300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。


　　二、气动V型球阀 主要零件材料

　　阀体、 阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti

　　阀 杆：0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb

　　阀 板：ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti

　　阀杆（板）轴承：0Cr17Ni12Mo2

　　阀 芯：增强聚四氟乙烯、司钛莱合金堆焊

　　阀座（密封环）：聚四氟乙烯（增强）、1Cr18Ni9Ti、Cr18Ni12Mo2Ti

　　压 圈：0Cr17Ni12Mo2

　　填 料：聚四氟乙烯、石墨

　　阀 座 托 架 ：0Cr17Ni12Mo2 垫 环：氟橡胶0形圈


　　三、气动V型球阀 主要技术参数
