产品概述

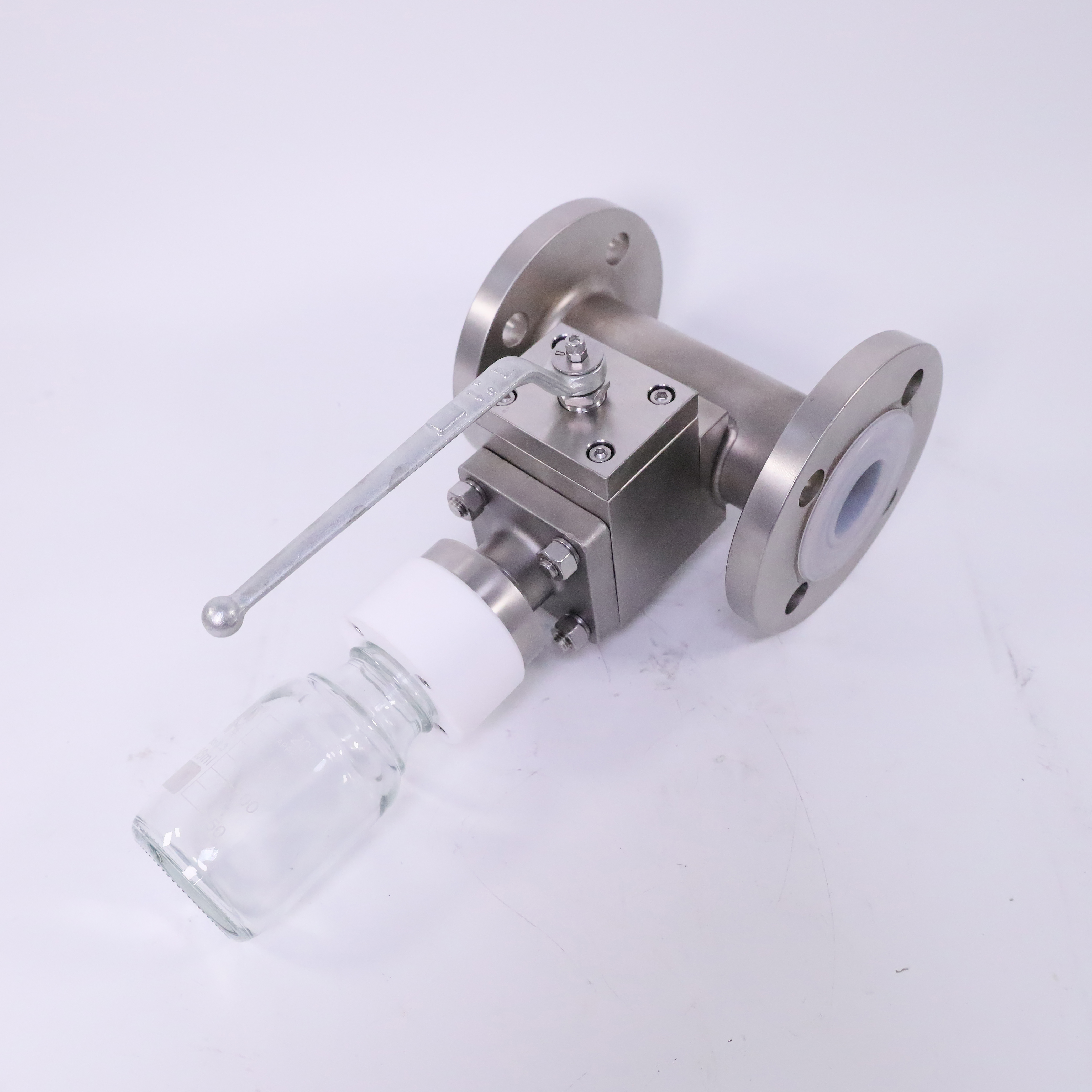

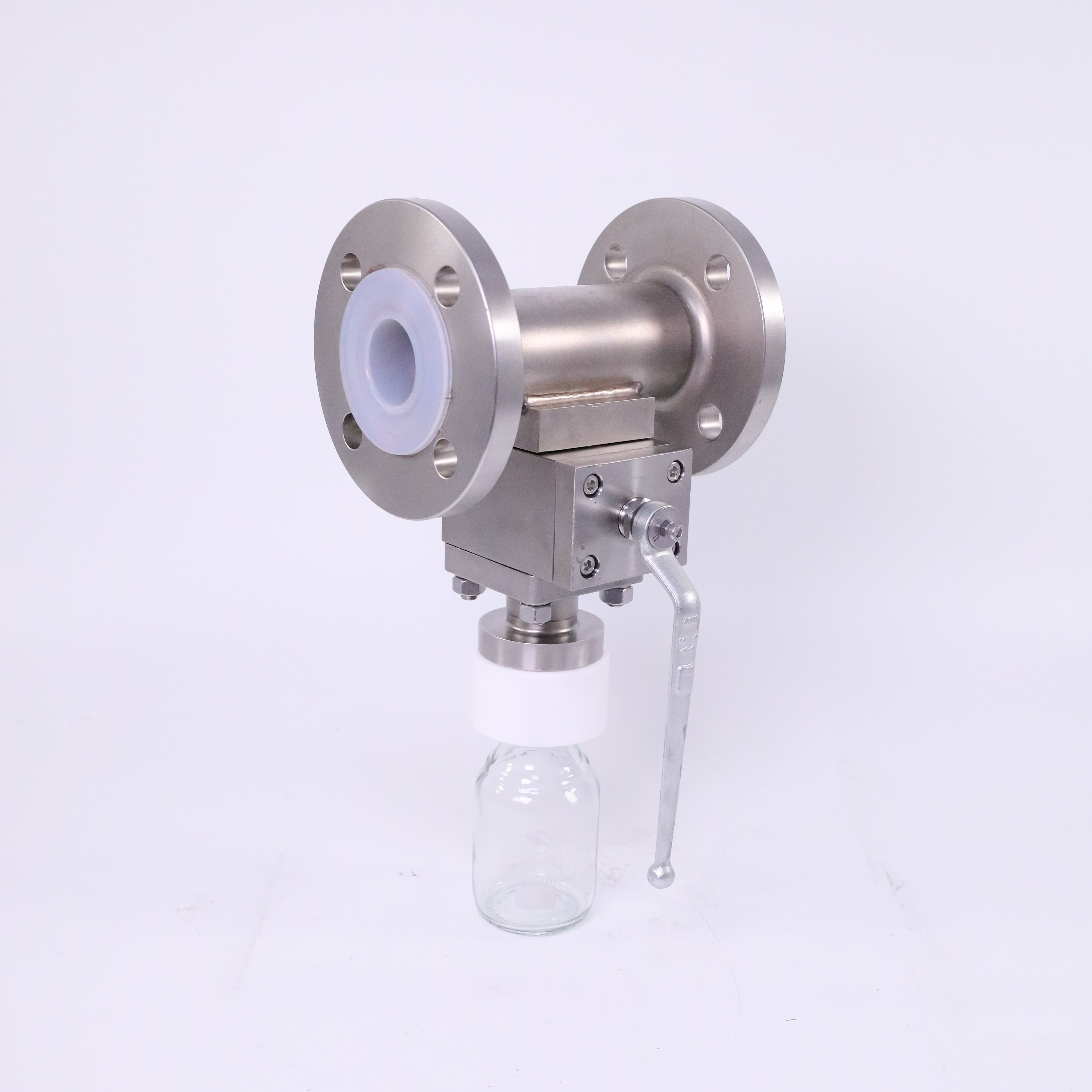

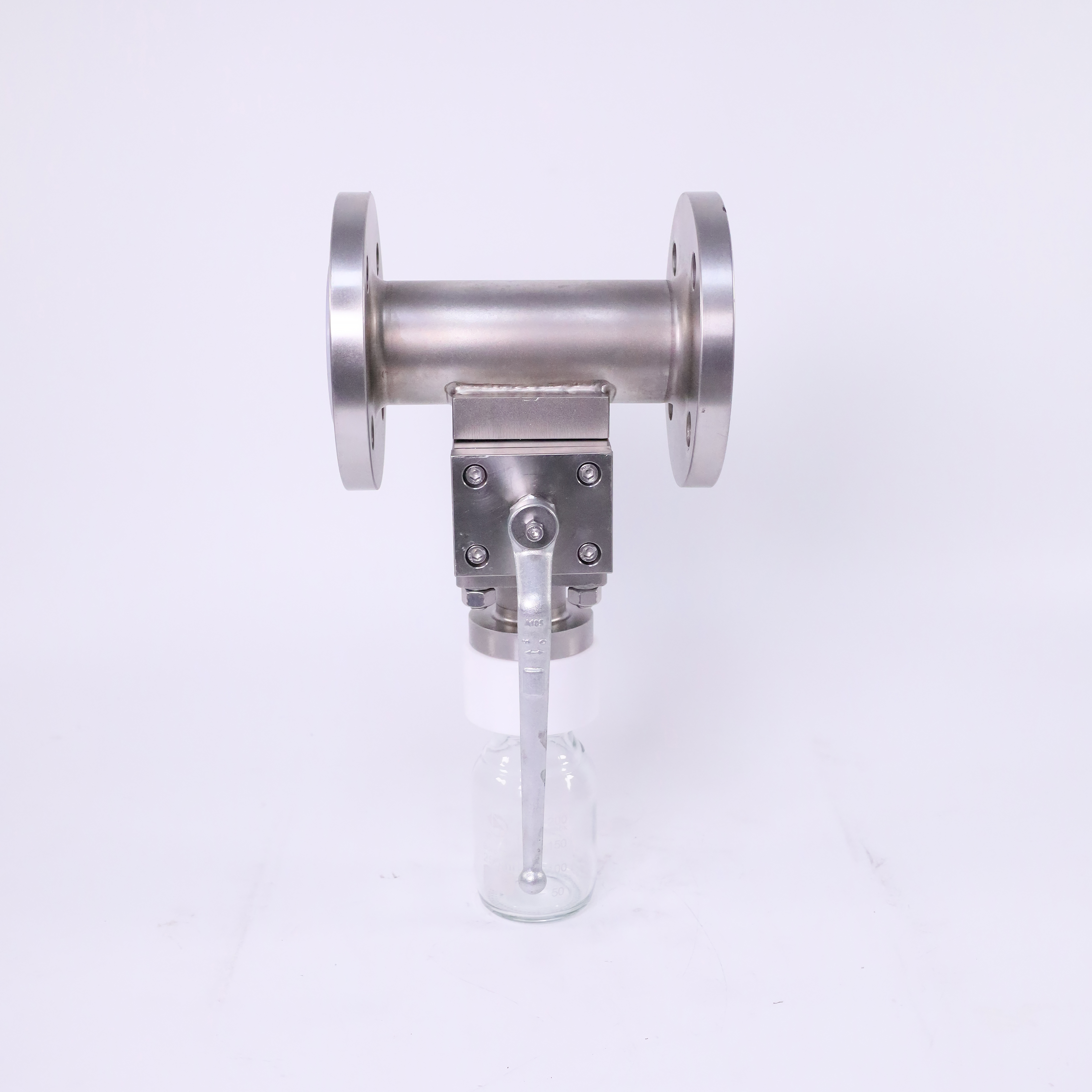

衬氟定量取样阀是一种法兰式管道在线取样装置，阀体流道内衬 PTFE 防腐层，搭配手动操作机构与取样瓶组件。可在不中断生产流程的前提下，安全定量采集管道内样品，有效防止取样过程中介质泄漏、挥发，专为强腐蚀化工介质设计，广泛用于化工、精细化工、医药等行业管道物料取样检测。

结构特点

1. 阀体采用不锈钢基体 + 内衬 PTFE 结构，与介质接触部位全部衬氟，隔绝强腐蚀物料对金属阀体的侵蚀。
2. 法兰连接主体管道，安装稳固，流道通畅，不影响主管道介质正常输送。
3. 手动杠杆操作机构，启闭轻松，阀内定量腔结构，可实现每次取样量稳定可控。
4. 取样出口配套密封转接结构，可直接连接取样玻璃瓶，密闭收集样品，避免有害介质外泄。
5. 整体结构集成化，拆装、更换取样瓶便捷，便于现场维护与清洗。

核心优势

1. 强防腐性能：过流内衬 PTFE，耐强酸、强碱、强氧化剂等各类腐蚀性介质。
2. 定量取样：内置定量容积腔，每次取样体积稳定，人工取样重复性好，检测数据可靠。
3. 密闭取样：取样全过程密闭，防止有毒、易挥发介质逸散，保障操作人员安全。
4. 不中断工艺：在线安装，取样无需停机、泄压，不干扰主生产线连续运行。
5. 操作简单：手动杠杆驱动，启闭省力，学习门槛低，现场人员快速上手操作。

可选技术参数

1. 公称通径：DN15～DN100
2. 公称压力：PN10、PN16、PN25
3. 阀体基材：304 不锈钢、316L 不锈钢
4. 内衬材质：PTFE（聚四氟乙烯）
5. 连接方式：法兰连接
6. 操作方式：手动杠杆操作
7. 单次取样容积：5ml、10ml、20ml、50ml（可选）
8. 介质温度：-20℃～180℃
9. 取样容器：玻璃取样瓶、PTFE 取样瓶可选
10. 密封材质：PTFE、FFKM 全氟橡胶

适用介质与工况

适用介质：盐酸、硫酸、氢氟酸、烧碱溶液、各类强腐蚀性有机溶剂、强氧化性化工流体。 适用工况：精细化工、农药、医药、新能源化工、污水处理等行业管道在线取样；适用于有毒、强腐蚀、易挥发介质的样品采集；适合连续化生产工艺管道，用于物料成分、浓度实时取样化验；介质中不宜含有大颗粒硬质固体杂质，避免划伤内衬 PTFE 层。
