一、产品概述

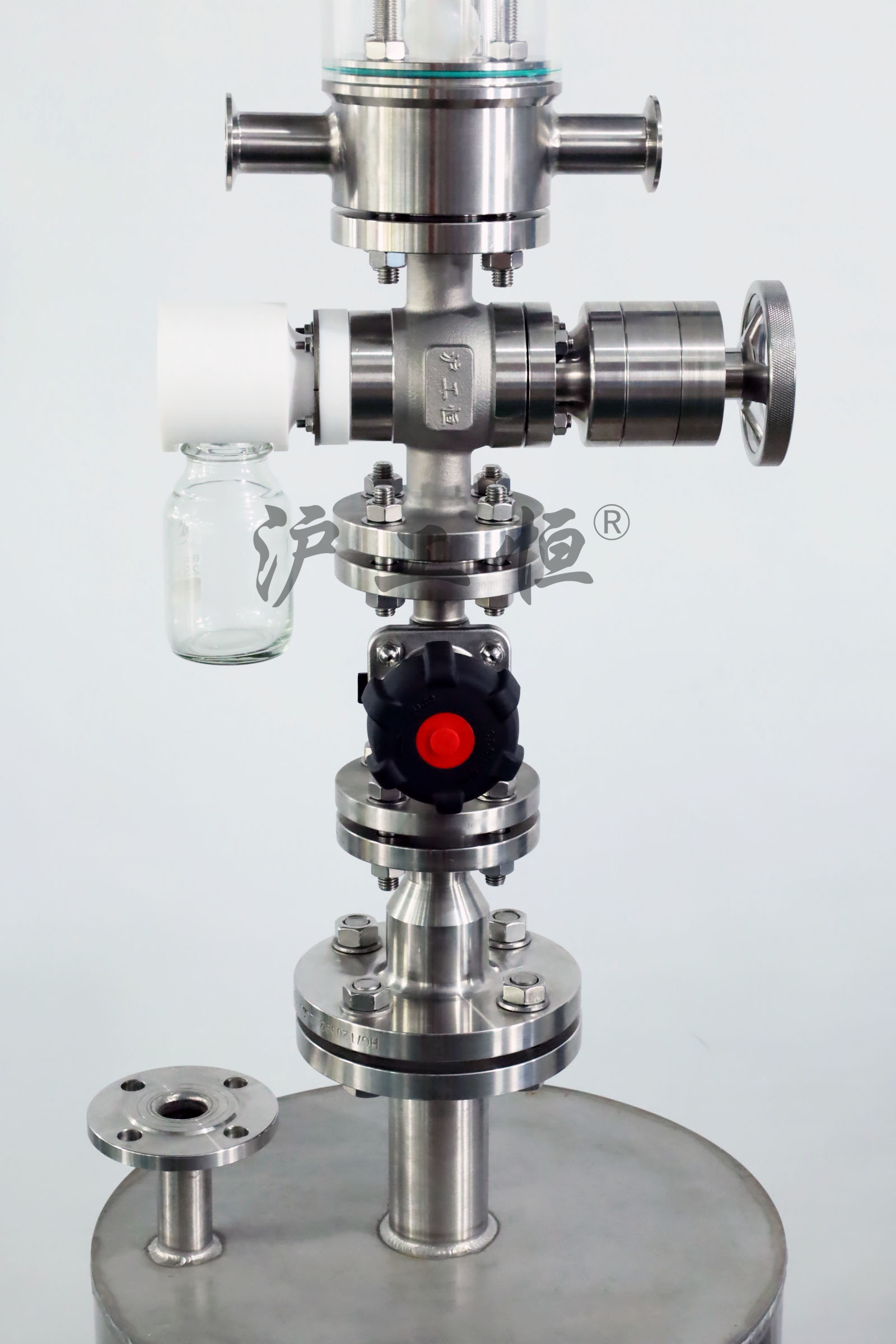

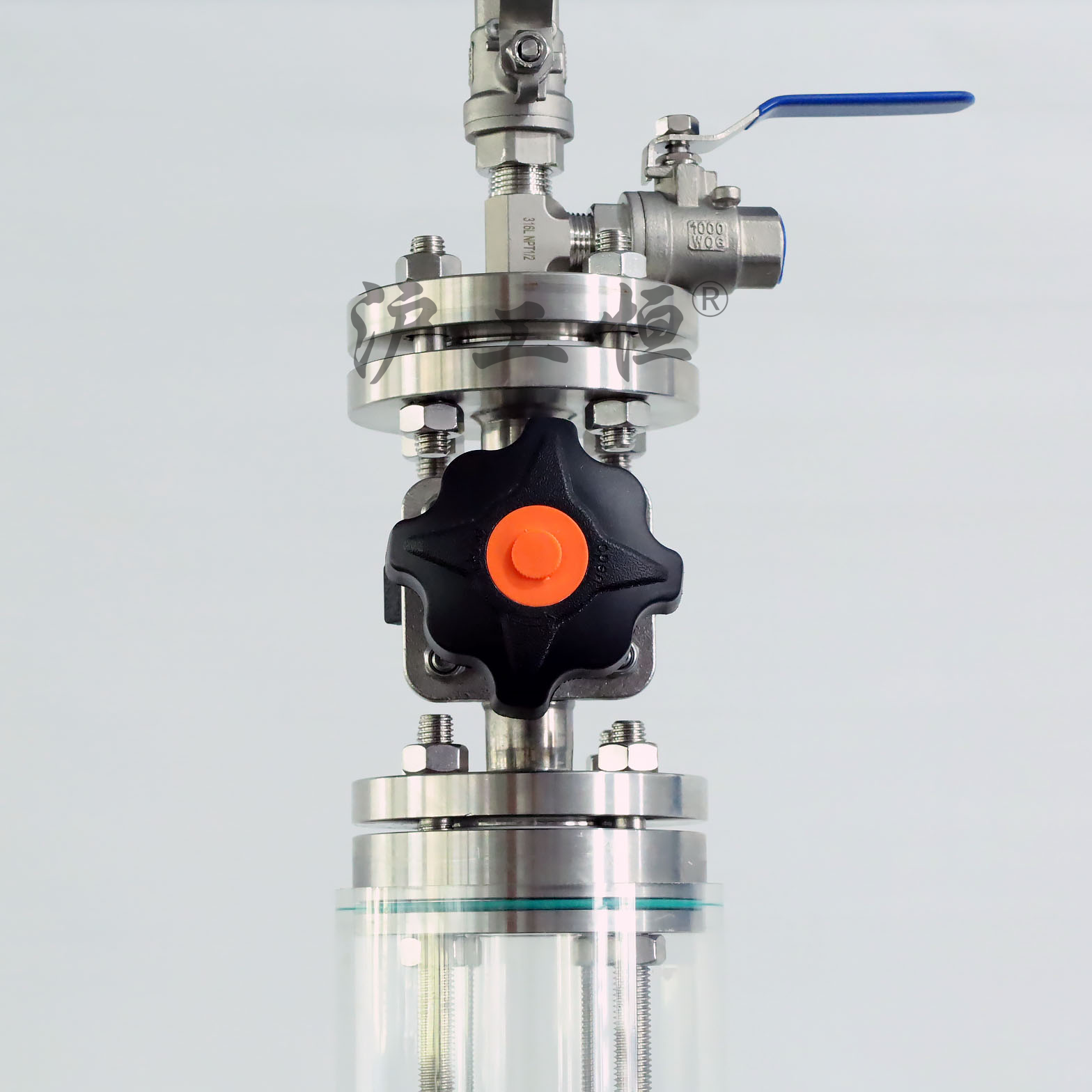

反应釜釜顶取样装置是专门针对搅拌反应釜、搪瓷釜、压力反应罐、真空反应设备设计的顶部密闭式采样系统，整体集成安装于反应釜上人孔、釜顶法兰位置，无需开孔改釜、无需停机泄压，即可在线采集釜内反应物料。整套装置可根据工况配置手动自复位、气动自动定量两种操作模式，配套高硼硅无菌取样瓶、不锈钢密闭取样筒，全程密闭无挥发、无外泄、无空气混入，完美解决传统开盖取样氧化物料、有毒介质泄漏、高温烫伤、取样不准、污染釜内物料等痛点。广泛应用于精细化工、医药合成、农药、树脂、新能源材料、生物制药、食品助剂等行业，是反应过程实时监测、中间体化验、成品取样的专用安全设备。

二、整体结构组成

1. 釜顶安装法兰底座

采用国标HG/T20592标准法兰，适配常规反应釜釜顶预留法兰、人孔位置，304/316L不锈钢锻造底座，密封面精密加工，承压密封性强，适配正压、负压、真空反应釜工况，安装稳固、无渗漏。

2. 专用釜顶取样阀体总成

一体式无死角阀体结构，内置防结晶、防挂壁流道，针对粘稠物料、易结晶物料优化流道设计，杜绝物料残留、积料变质；阀芯精密研磨，密封性能优异，长期带压运行不漏料、不串气。

3. 驱动控制系统（可选）

手动款：内置弹簧自复位结构，松手自动关阀，杜绝忘关泄漏；气动款：纯气源防爆驱动，可远程电控、PLC联动，实现无人值守自动定时取样，适配防爆车间。

4. 密闭取样承接组件

标配高硼硅透明取样瓶，可目视物料颜色、浑浊度、分层状态，耐高温、无杂质析出；无菌工况可配套PTFE/PFA无菌取样瓶，高危腐蚀工况可换不锈钢密闭取样筒。

5. 吹扫与泄压辅助系统

预留氮气吹扫口、放空泄压口，取样前后可吹扫阀体内腔残留物料，防止批次交叉污染；带微压泄压结构，适配带压反应釜安全泄压，保障取样操作安全。

6. 密封防护组件

采用食品级/耐腐蚀多重密封组合，耐高温、耐酸碱、耐有机溶剂，适配高温反应工况，密封件可单独拆卸更换，维护便捷。

三、工作原理

装置整体密闭安装于反应釜釜顶，利用釜内自身压力或微负压实现自动出料取样。手动自复位款：按压手柄开启阀芯，釜内物料在釜压作用下流入取样瓶，松手弹簧自动复位闭合，瞬间断料密封；气动定量款：通过气源控制气缸启闭，精准控制取样时长与取样量，完成自动采样。取样全程不打开釜盖、不接触外界空气，取样后可开启氮气吹扫清理阀体残料，保证下一次取样纯净无干扰，不影响釜内反应体系温度、压力、真空度。

四、产品核心优势

1. 釜顶密闭取样，杜绝物料氧化污染

全程密闭采样，无需开盖、无需破真空，彻底隔绝空气、水汽进入釜内，杜绝易氧化、易吸潮物料变质，保障反应体系稳定，提升成品合格率。

2. 安全防爆，适配高危工况

纯机械/气动驱动，无电气火花，适配易燃易爆、有毒、腐蚀性介质工况，杜绝人工开盖取样喷溅、中毒、高温烫伤风险，符合化工安全生产规范。

3. 无残留不积料，取样精准真实

阀体流线型无死角结构，不挂壁、不结晶、无残料，每次取样均为釜内实时新鲜物料，精准反映反应进度，化验数据误差小。

4. 无需停机泄压，生产效率高

在线带压取样，无需暂停反应、无需泄压降温，不打断生产流程，大幅提升连续化生产效率，减少能耗损耗。

5. 操作简单，适配高频采样

自复位款单手一键取样，气动款自动定时采样，适配反应过程多阶段、高频次中间体检测，操作简单、省时省力。

6. 适配性广，改造安装便捷

标准法兰适配绝大多数搪玻璃反应釜、不锈钢反应釜，无需改造设备，直接替换釜顶盲板即可安装，适配常压、负压、中高压各类工况。

五、适用工况与行业

适用设备：50L-50000L搪玻璃反应釜、不锈钢搅拌釜、真空反应釜、压力反应罐、精馏釜、合成反应设备。

适用介质：化工中间体、溶剂溶液、酸碱反应液、树脂、涂料浆料、医药原液、生物发酵液、食品添加剂、粘稠微结晶物料。

适用行业：精细化工、医药合成、生物制药、新能源材料、食品加工、农药化工、涂料树脂、环保新材料行业。

六、安装使用注意事项

1. 安装前核对釜顶法兰规格、压力等级，垫片居中紧固，均匀锁紧螺栓，防止带压渗漏；

2. 带压、高温工况取样时缓慢操作，禁止暴力启闭阀门，避免物料瞬间喷溅；

3. 易结晶、粘稠物料每次取样后务必氮气吹扫阀体，防止物料结块卡死阀芯；

4. 真空负压反应釜优先选用自复位结构，防止负压吸料异常、空气倒灌；

5. 定期检查密封件、复位弹簧、气动组件，老化磨损及时更换，保证密封与复位性能；

6. 无菌、GMP工况每次取样后可高温灭菌、在线清洗，保证取样卫生等级。
