产品概述

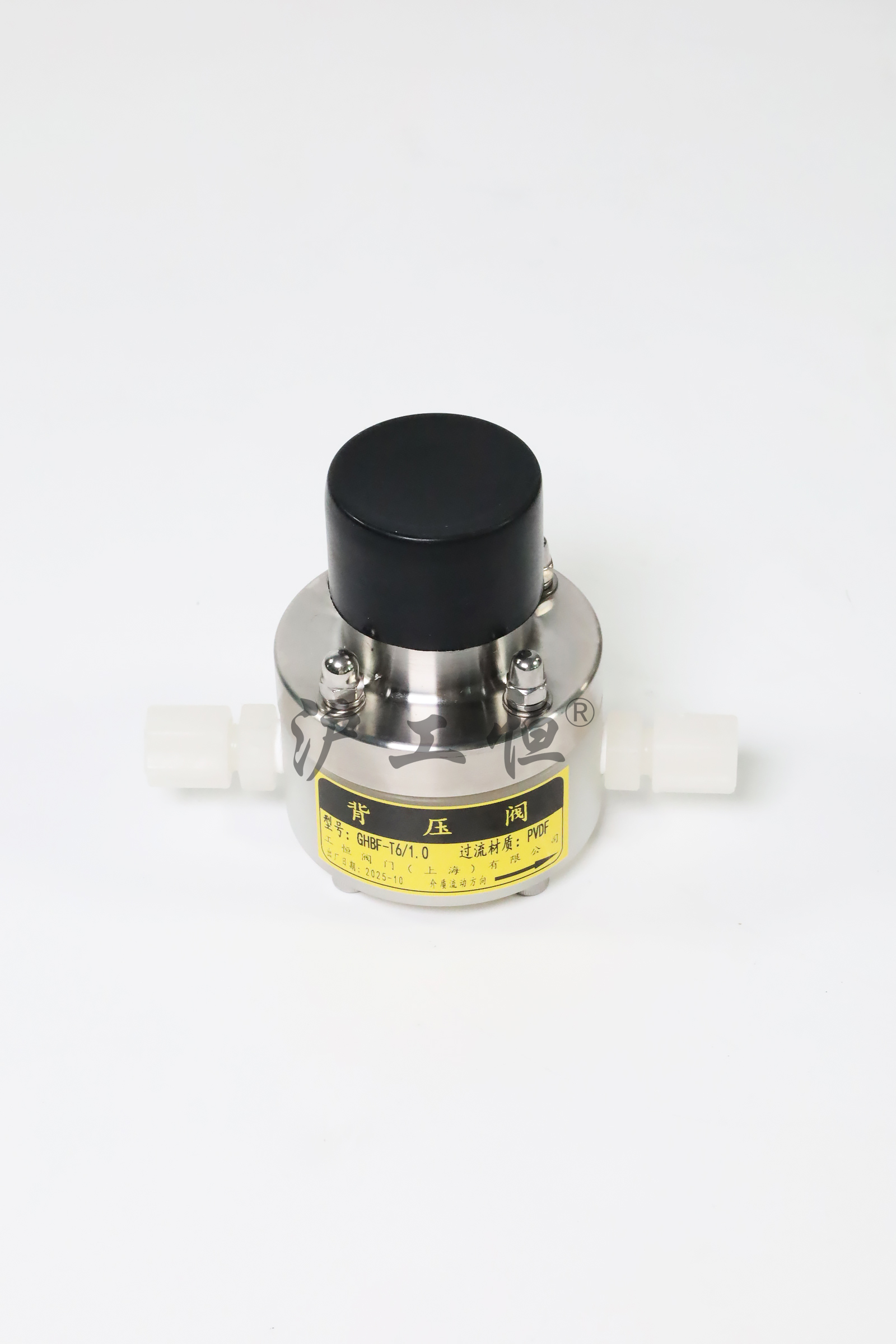

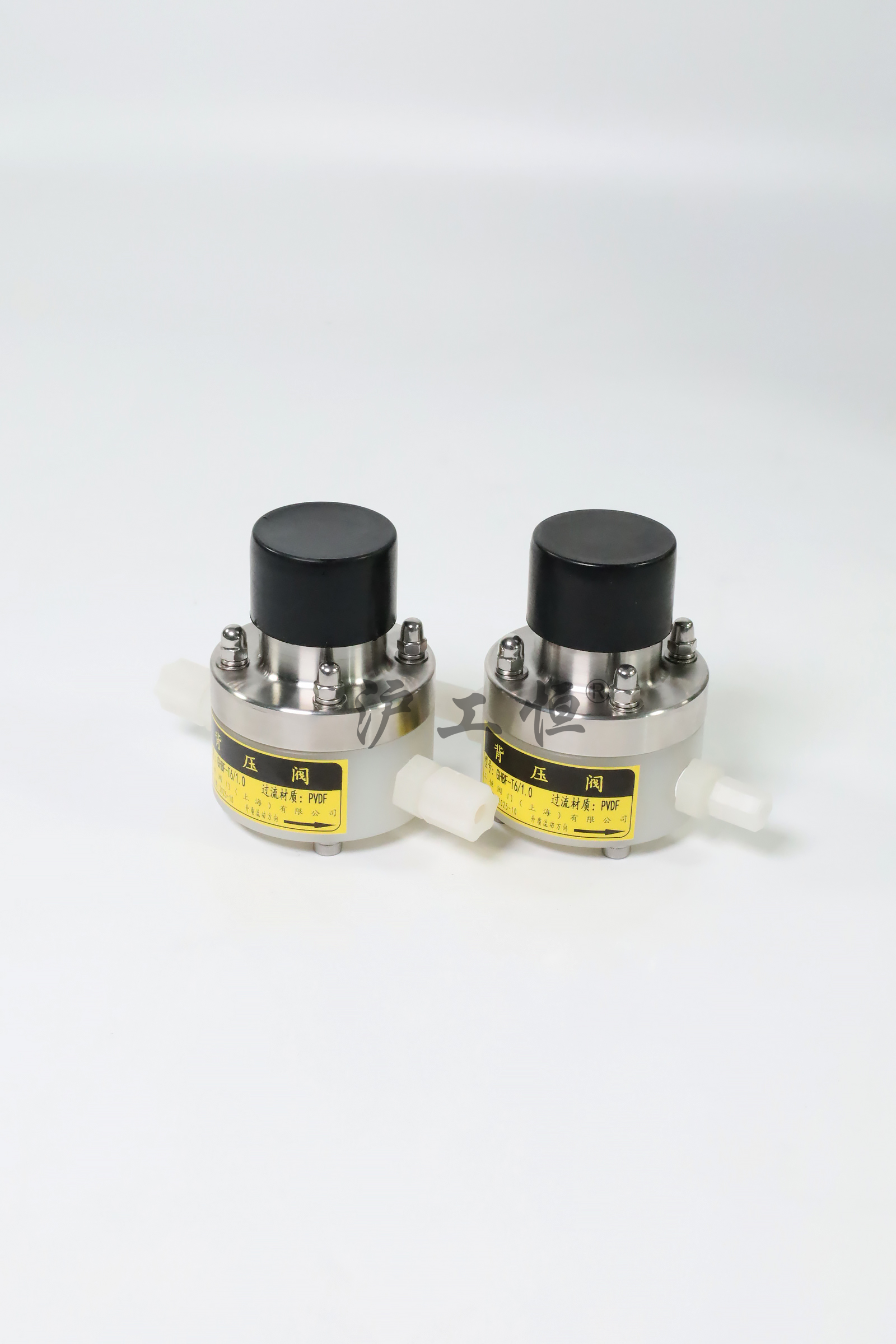

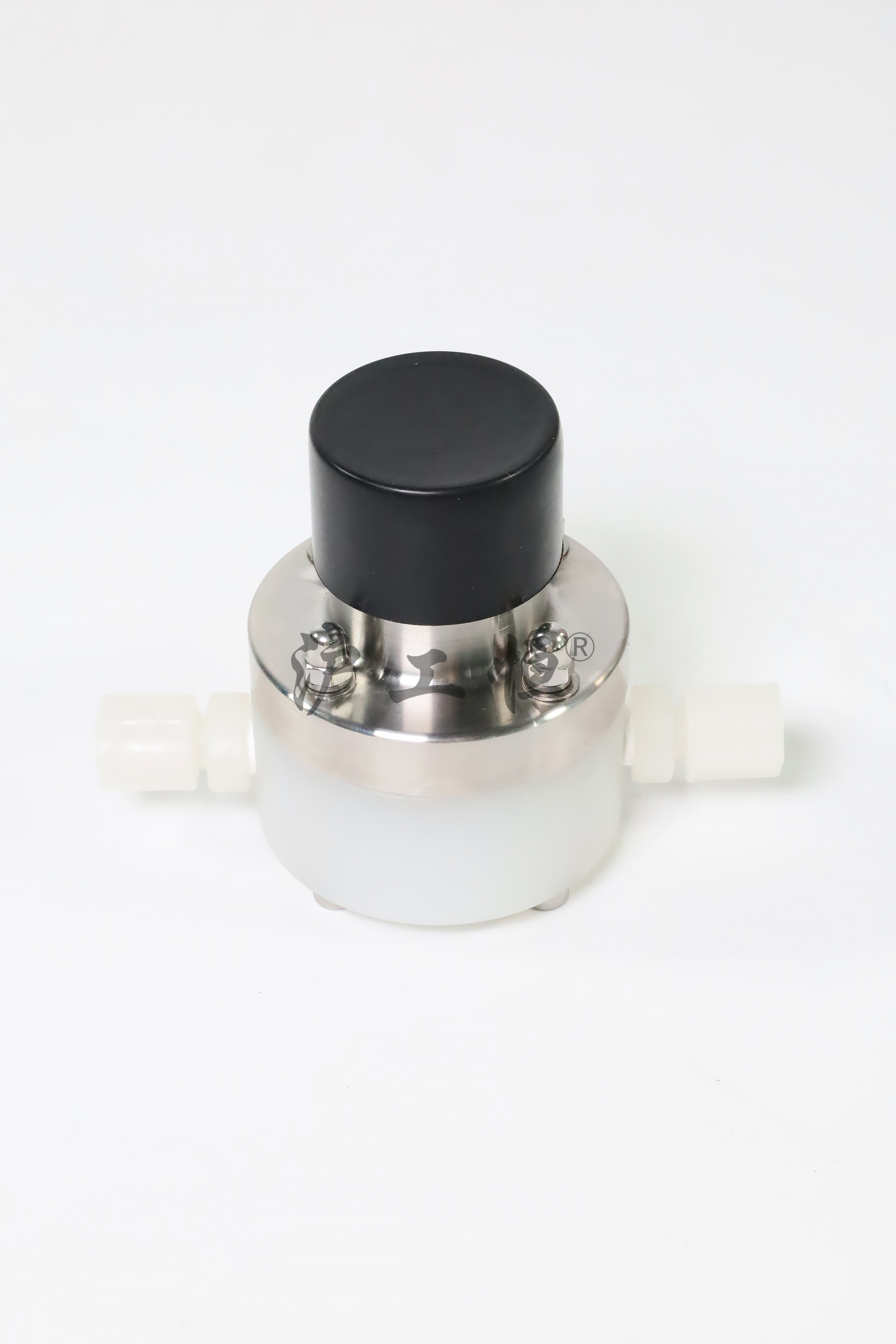

PVDF 卡套背压阀属于自力式压力调节阀，依靠介质自身压力驱动，无需外接气源与电力。阀门可稳定维持管道上游预设背压，管路介质压力超过设定值时阀门自动开启泄压，压力回落至设定区间自动关闭，保护计量泵、反应管路，稳定系统压力，防止介质回流。本款阀体过流部分采用 PVDF 材质，两端为卡套式快装接口，拆装便捷，强耐酸碱腐蚀，适用于强腐蚀精细流体工艺。

结构特点

1. 过流主体采用 PVDF 塑料材质，耐强酸碱腐蚀，阀上部金属压紧结构保障整体承压性能。
2. 两端卡套式连接接口，无需焊接、法兰，管路对接快速，适合硬管管路装配。
3. 顶部配置手动调压旋钮，旋转即可调整背压设定值，现场调试简单方便。
4. 阀盖采用多螺栓紧固结构，密封受力均匀，便于拆开检修、更换内部膜片与密封件。
5. 内腔流道顺畅，介质死角少，不易积料，结构小巧紧凑，可直接串接在小口径工艺管路。

核心优势

1. 自力式稳压，无需外部动力，依靠介质压力完成压力调控，无需电源气源，降低配套成本。
2. 强耐腐蚀，过流件 PVDF 材质，耐强酸强碱、强氧化剂，适配强腐蚀化工流体。
3. 卡套快装连接，拆装便捷，管路改动方便，密封可靠，适合实验室、小型中试装置。
4. 压力响应灵敏，膜片传感结构，压力反馈迅速，稳压精度稳定，保护后端管路与泵体。
5. 体积小巧，占用安装空间小，适配小流量、小口径管路系统，维护简单。

可选技术参数

1. 公称通径：DN6~DN20
2. 调节压力范围：0.02~1.0MPa
3. 过流材质：PVDF
4. 密封材质：PTFE、EPDM、FKM 氟橡胶
5. 公称压力：PN10、PN16
6. 介质工作温度：-10℃~120℃（随密封材质选型调整）
7. 连接方式：卡套连接
8. 压力控制精度：≤±8% 设定压力
9. 介质流向：单向保压，上游稳压，超压自动泄放

适用介质与工况

适用介质：盐酸、硫酸、氢氟酸、次氯酸钠等强腐蚀性酸碱药液、氧化剂溶液，不含硬质大颗粒杂质的腐蚀性液体介质。 适用工况：化工加药系统、实验室腐蚀流体中试装置、污水处理药剂投加管路、计量泵出口稳压保护、电镀药液输送管路。不适用于含有大量固体颗粒、易结晶物料，易造成阀内件卡滞堵塞的介质。
