一、产品概述

二、结构设计特点

1. 夹套一体式保温阀体
   阀体夹层设计独立保温流道，可通入热水、蒸汽、导热油循环供热，全方位包裹介质流通内腔，持续维持介质工艺温度，有效防止高粘度、结晶性物料遇冷凝固，解决高温介质取样管路堵料、挂壁难题；双侧标准法兰直通式结构，对接管道、反应釜便捷。

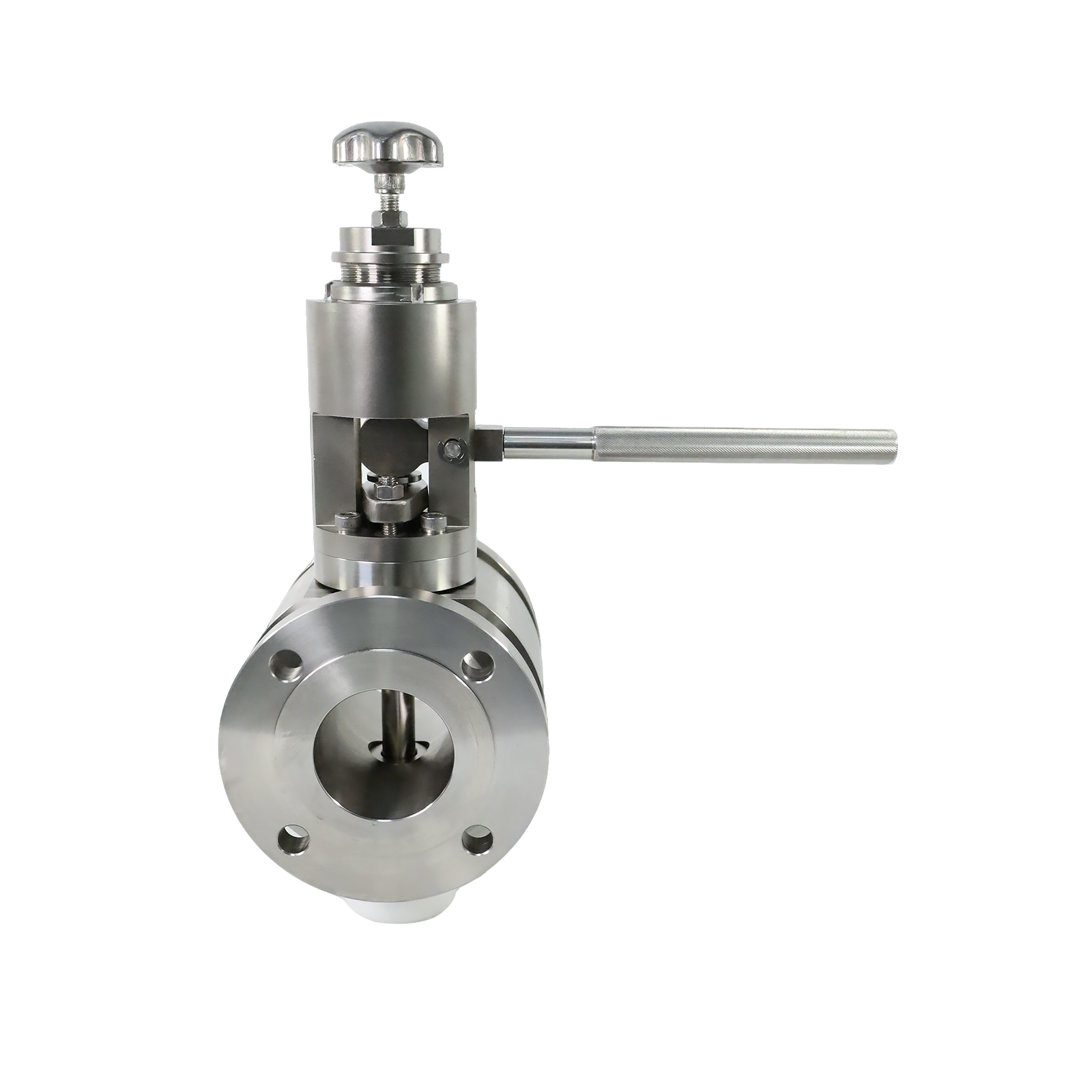

2. 手动自复位启闭执行机构
   顶部集成手轮微调针阀 + 侧置压杆式操作手柄，下压手柄开启取样通路，松开手柄依靠内置弹簧自动回弹，阀芯立刻切断介质通道，具备强制自关保护功能，避免操作疏忽导致物料持续外泄；顶部手轮可微量调节出料流速，精准控制取样流量，防止高压介质喷溅。
3. 衬四氟隔离取样收集组件
   阀体下端输出口配置 PTFE 四氟隔离衬套，隔离金属阀体与腐蚀性、易粘附样品，杜绝介质污染、腐蚀阀体；下方配套密封透明取样瓶，样品全程不与空气接触，拆装简易，取样完成可直接密封送检。
4. 多重高压密封结构
   阀杆采用多层柔性石墨 + 四氟复合填料密封，适配高温高压工况，保温供热状态下无介质外渗；法兰密封面高精度加工，垫片耐高温耐腐，整体承压密封性能稳定。

三、核心产品优势

1. 保温防结晶，适配高温粘稠介质
   夹套循环保温结构持续控温，介质全程保持流动状态，针对树脂、沥青、饱和盐溶液、聚酯中间体等冷却即结晶凝固物料，取样过程无堵塞、无残留，无需频繁拆卸疏通阀体。
2. 弹簧自复位安全防泄漏
   独特自动回弹结构，松手自动关阀，无需人工手动回拧阀门，避免操作人员遗忘关闭阀门造成物料泄漏、挥发中毒，大幅提升高温高危工况操作安全性。
3. 密闭无挥发，环保安全合规
   整套取样流程全封闭，高温介质挥发气体不会扩散至车间，减少有毒烟气、异味污染，保护操作人员，符合化工高温车间安全生产、废气治理环保标准。
4. 流量可控，样品检测精准
   顶部针式微调手轮可缓慢调节出料大小，避免大流量冲击改变物料组分，取样瓶直观把控采样容量，样品均质无分层，化验数据真实可靠。
5. 耐腐抗粘，易清洗维护
   阀体内部流道光滑无死角，搭配四氟隔离内衬，物料不易粘附结垢；分段式拆装结构，保温夹层、阀体内腔均可拆分冲洗，切换不同物料无交叉污染。

四、适用工况与行业

适用介质

适配设备

应用行业

五、可选技术参数

1. 阀体主体材质：304 不锈钢、316L 不锈钢
2. 连接方式：国标 HG 法兰、美标 ANSI 法兰
3. 保温介质：热水、低压蒸汽、导热油
4. 保温最高温度：280℃
5. 公称压力：PN25、PN40 高压定制款
6. 密封填料：高温柔性石墨、四氟填料
7. 取样配件：PTFE 衬套、100ml/250ml 刻度取样瓶
8. 操作结构：标准手动自复位，可定制气动自复位款
9. 防腐升级：整体内衬 F46 四氟适配强腐蚀高温介质

六、标准取样操作流程

1. 将设备两侧法兰与高温工艺管路紧固，接入保温循环管路，通入热媒预热阀体；
2. 确认顶部针阀处于关闭状态，将密封取样瓶安装至底部衬氟接口；
3. 向下按压侧置操作手柄，阀芯打开，介质流入取样瓶，旋转顶部手轮调节流速；
4. 瓶内液体达到所需取样量后松开手柄，弹簧带动阀芯自动复位关闭通路；
5. 关闭保温供热循环，取下取样瓶密封送检，冲洗阀体内部残留物料。
