产品概述

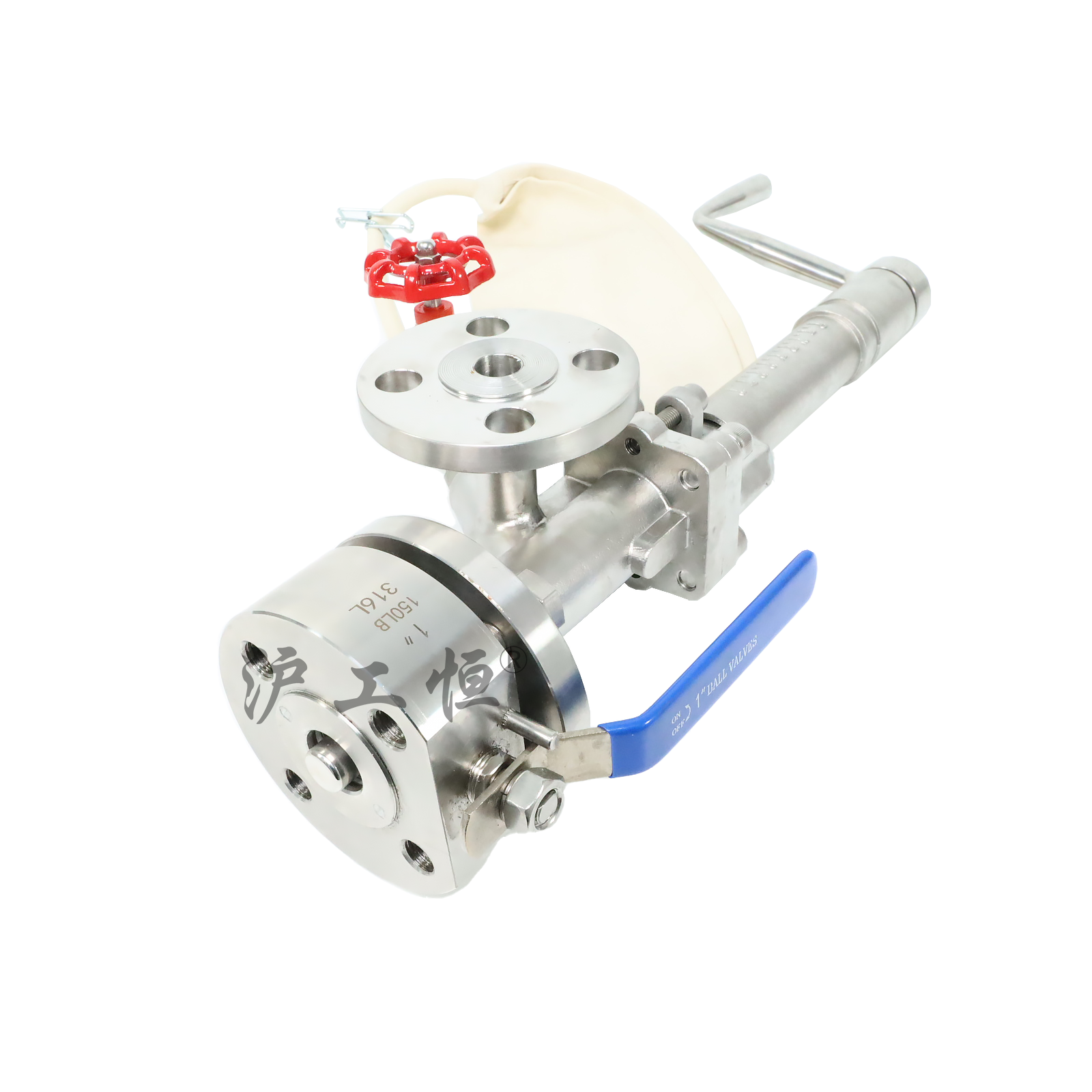

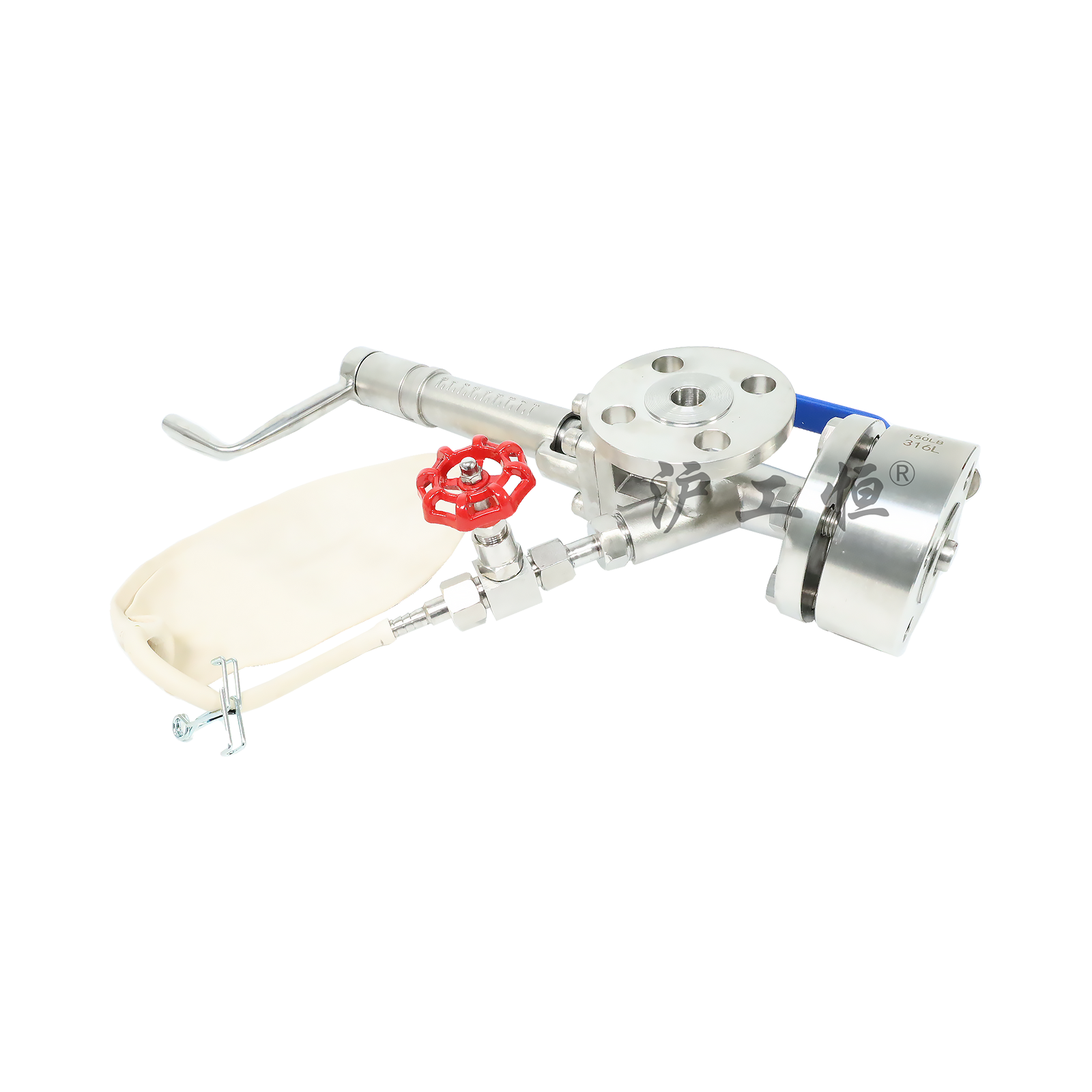

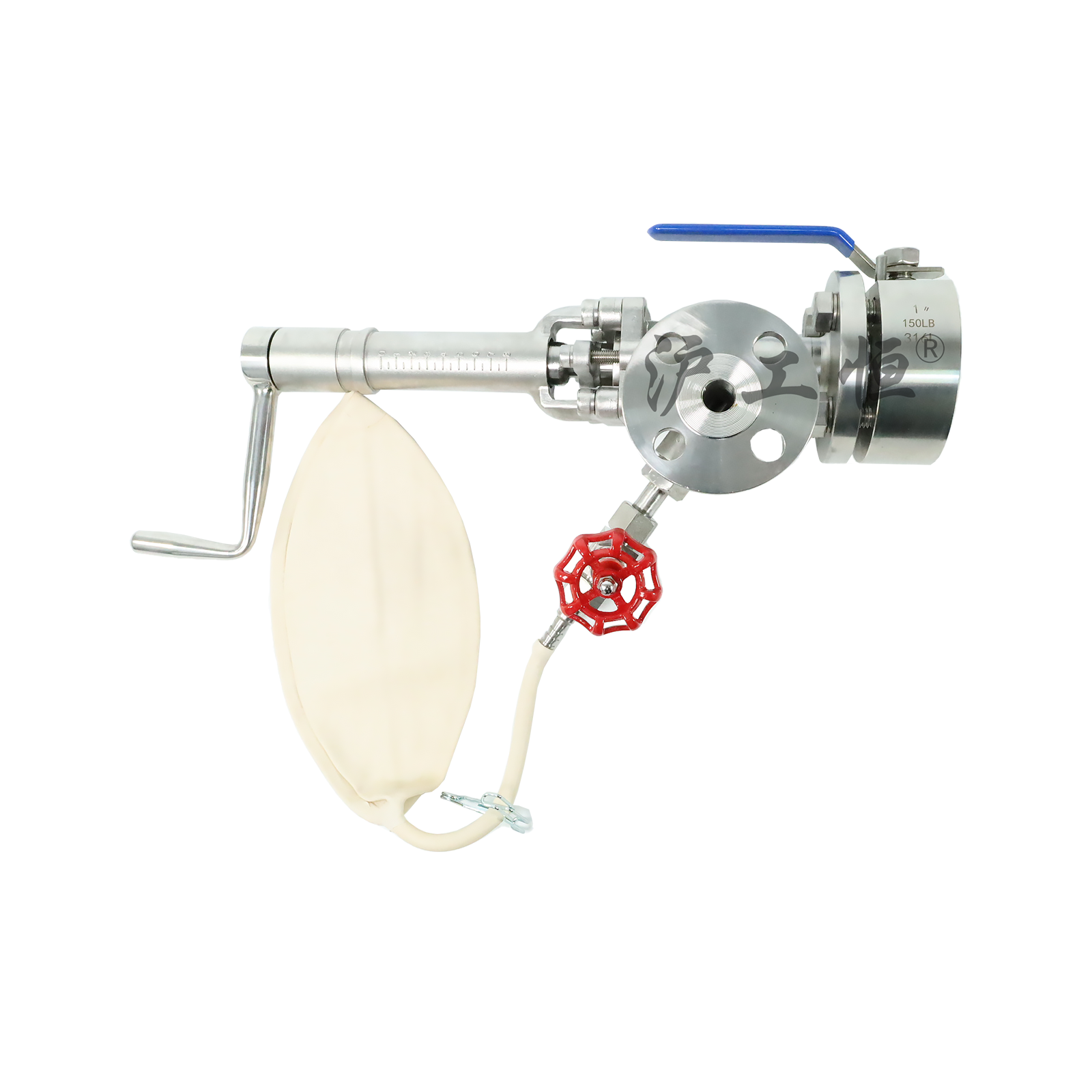

气体柱塞取样阀是针对工艺管道内气态介质设计的密闭取样专用阀门，采用手摇柱塞式结构，配套气体取样皮囊与辅助泄压小阀，可实现带压工况下气体介质密闭采样。取样全过程气体密闭收集至皮囊内，可有效避免有毒、易燃易爆、腐蚀性气体直接外泄到工作环境，保障操作人员安全，广泛应用于石化、煤化工、精细化工等行业气体管线的样品采集。

结构特点

1. 主体采用不锈钢锻造，手摇柱塞操作机构，柱塞套筒带有刻度标识，可调节柱塞行程，控制取样体积。
2. 配置专用气体取样皮囊接口，可直接连接橡胶取样皮囊，实现气体密闭收集。
3. 设置独立手动小截止阀，用于管路泄压、置换吹扫，方便管路内残余介质处理。
4. 主路配置手柄快开球阀结构，配合法兰接口，实现工艺管道的通断控制，拆装检修便捷。
5. 法兰式管路连接，流道平滑无明显死区，减少介质残留，降低样品交叉污染风险。
6. 密封部件适配气体工况，抗气体渗透，密封性能稳定，适配气态介质的取样需求。

核心优势

1. 刻度柱塞行程可调，取样量可控，可根据检测需求调整单次采集气体体积。
2. 皮囊密闭取样，气体不外泄扩散，可安全处理有毒、易燃易爆的危险气体，提升现场作业安全等级。
3. 附带独立泄压阀门，可完成管路置换、泄压操作，便于排尽管路残留旧介质，保证样品真实性。
4. 手摇操作简单省力，单人就可以完成整套气体取样流程。
5. 流道死区小，样品置换充分，有效避免残留气体干扰检测结果。
6. 法兰连接承压能力强，适配工业管道工况，拆装维护方便。

可选技术参数

1. 公称通径：DN15‑DN40
2. 连接方式：法兰连接，可支持国标、美标法兰
3. 阀体材质：316L、F44（254SMO）可选
4. 密封材质：PTFE、FFPM
5. 公称压力：PN16、PN25、PN40、CL150、CL300
6. 适用温度：‑40℃~200℃
7. 操作形式：手摇柱塞操作，附带球阀开关、泄压小阀
8. 取样配套：适配标准气体取样皮囊
9. 调节方式：柱塞套筒刻度行程调节
10. 执行标准：化工法兰标准，支持非标接口定制

适用介质与工况

适用于各类工艺气体，包含腐蚀性气体、有毒气体、易燃易爆气体、挥发性气态介质。 主要应用于石化、煤化工、氯碱、精细化工等行业气体工艺管线。 适用于带压管道密闭气体取样，需要置换吹扫管路的采样工况；选用 F44 材质可用于含氯离子腐蚀气体。 不适用于含有大量硬质固体颗粒的气体，颗粒会冲刷磨损柱塞与密封面；不适合极易结焦、易聚合介质，防止机构卡涩失效。
