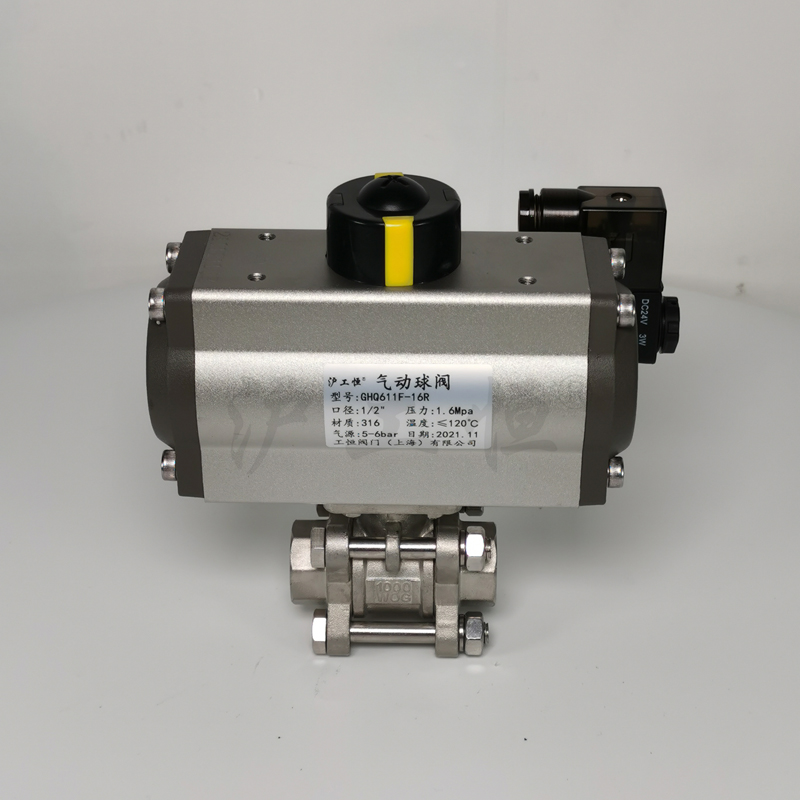

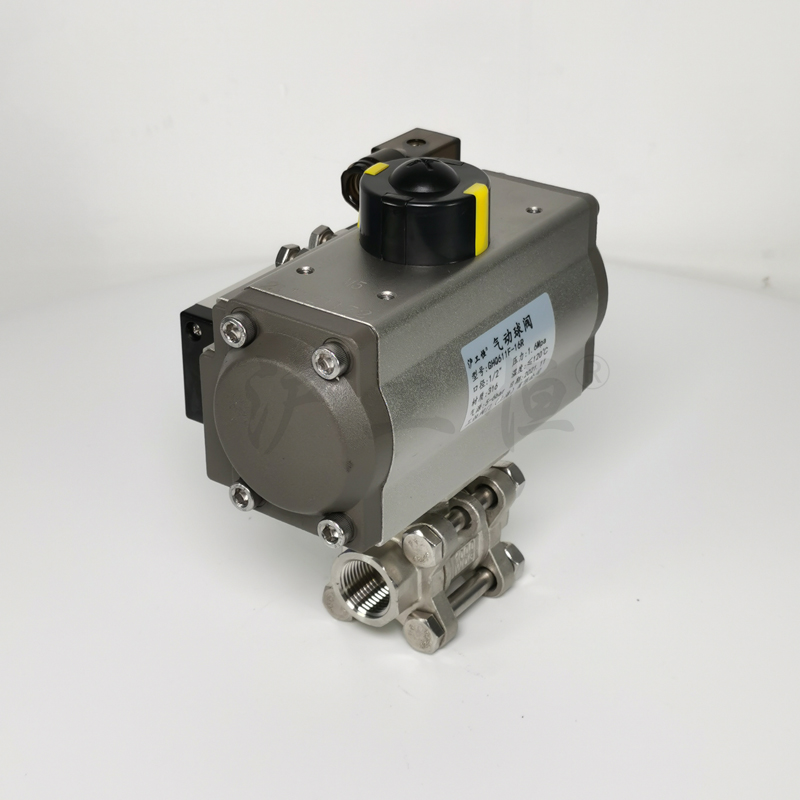

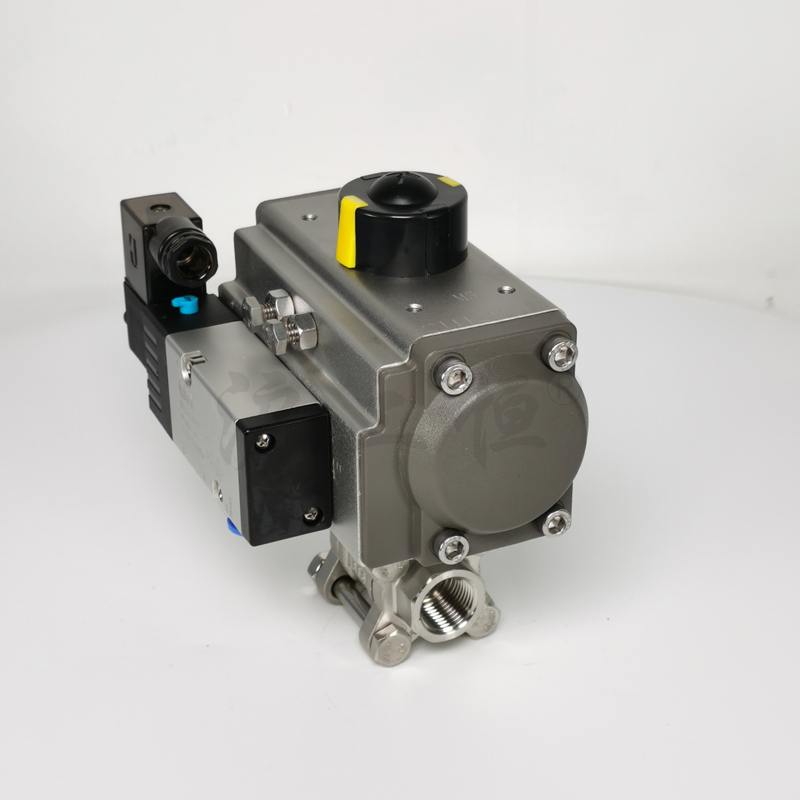

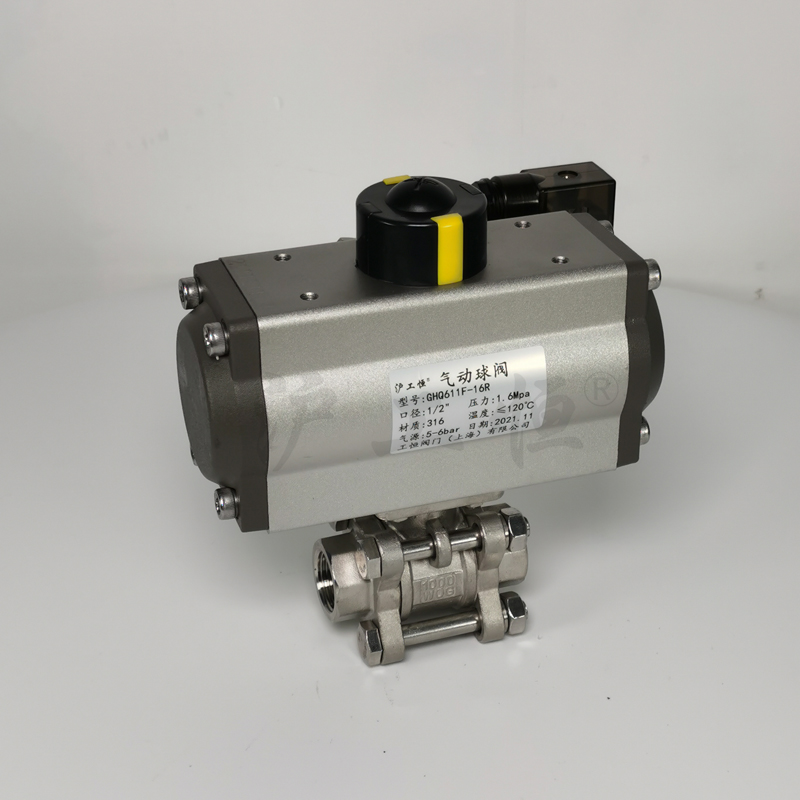

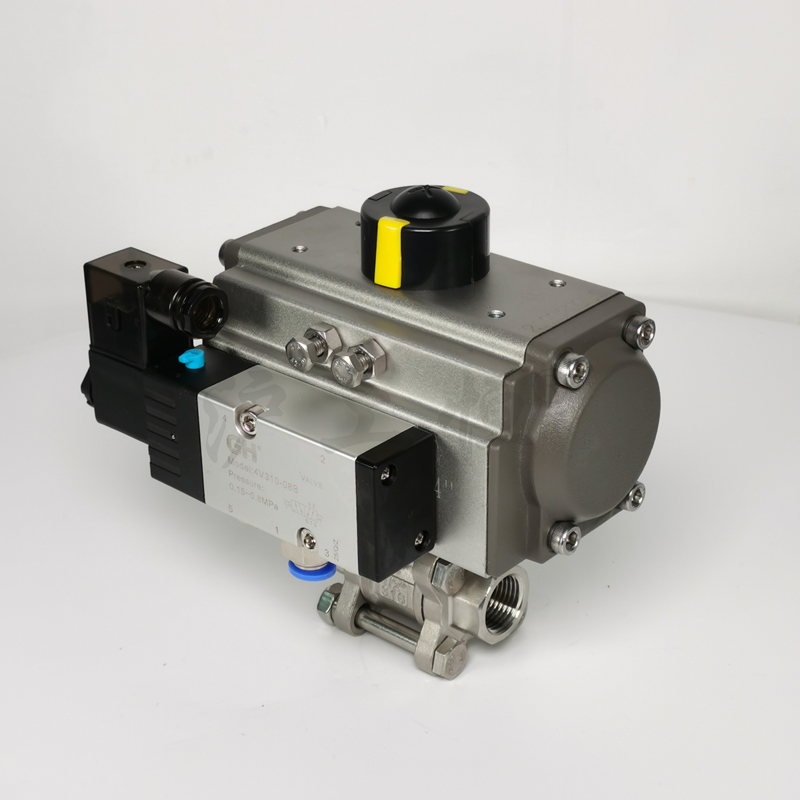

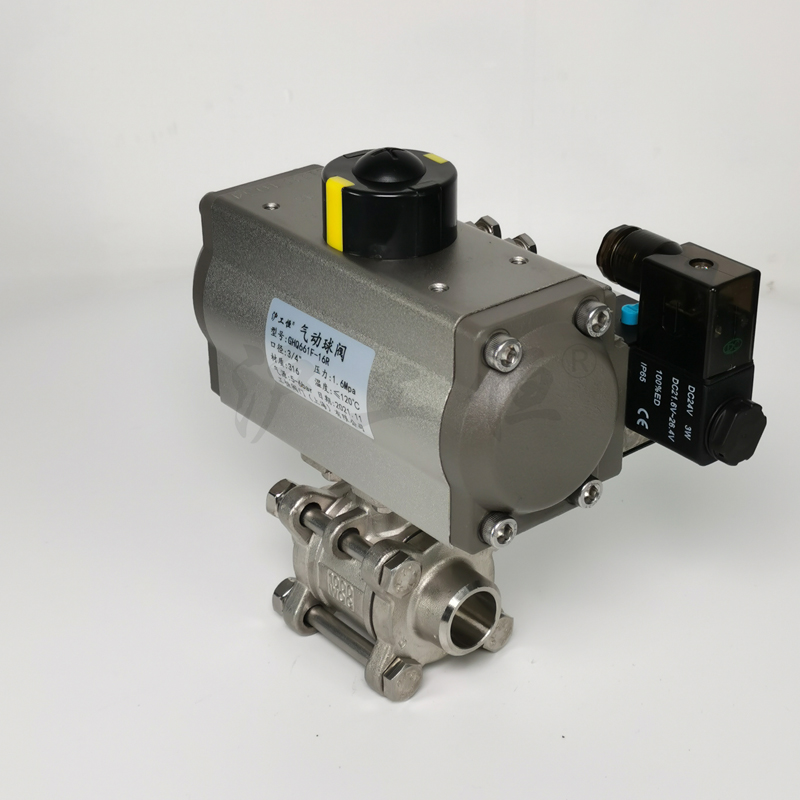

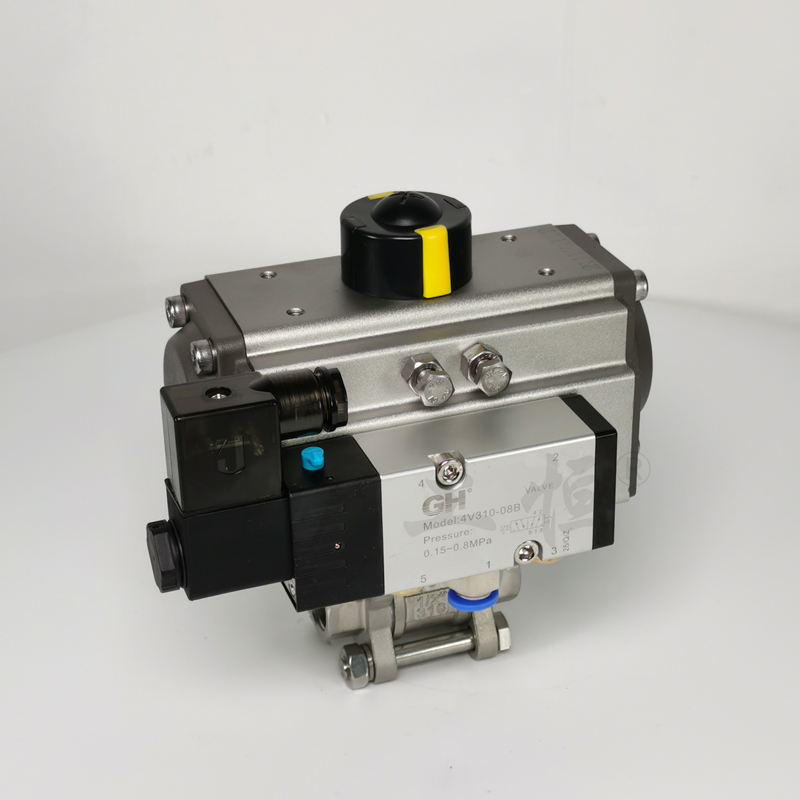

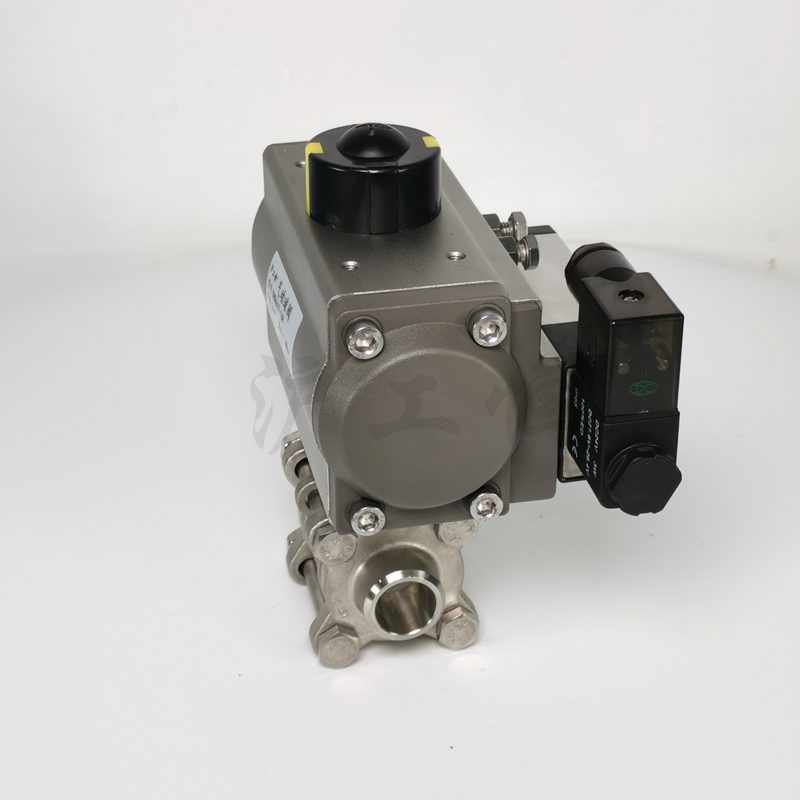

GHQ661F 三片式气动不锈钢球阀

类别:气动阀门 日期:2022-11-28


Q661F气动三片式焊接球阀

 产品简介:

气动三片式不锈钢对焊球阀Q661F气动三片式焊接球阀/气动三片式球阀/气动三片式对焊球阀/气动三片式承插焊式球阀/防爆气 动焊接球阀/气动开关型三片式焊接球阀/气动调节型三片式焊接球阀/气动焊接球阀及对焊连接球阀分为整体式(片式)、两片式及 三片式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有 倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国 际标准ISO支架平台和锁定装置。三片式球阀体积小,由三部分阀壳组成,通过四只较长螺栓从两端夹住中间阀体与阀球而成。其 优点是维修拆卸时不用拆卸管路螺纹,直接拆卸四只螺栓,阀体中间部分即可取出。适用于轻工机械体积小空间窄的场合。具有 体积小、配套简单、流通能力大,特别适合于介质是粘稠,含颗粒,纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、 石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

 产品特点:

1、防火、防静电设计

2、阀杆防爆出装置 3、阀球上设计有压力平衡孔 4、双层阀杆填料与对压碟型弹片装置 执行机构: 采用新型ATD系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。 1、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 技术参数和性能: GTD/ATD气动执行机构技术参数 气动三片式球阀阀体参数 类 型 双作用活塞式、弹簧复位式 公称通径 DN15~100mm 气源压力 双作用:2-8bar/单作用:4- 8bar 公称压力 PN1.6、2.5、4.0、6.4MPa 输出力矩 双作用:4N·M~10560N·M 阀轴材质 不锈钢 单作用:7N·M~2668N·M 阀体材质 04/316/316L不锈钢 工作温度 常温型:-20℃~80℃(丁jing 橡胶O型圈) 球体材质 304/316/316L不锈钢 高温型:-20℃~160℃(氟橡 胶O型圈) 阀座密封 PTFE、PPL、金属密封 动作范围 0~90°±5° 温 度 PTFE≤180℃、PPL≤300℃、金 属密封≤400℃ 接口螺纹 GTD40~GTD83 G1/8″ 结构型式 三片式、对焊式、承插焊式、二 片式 GTD110~GTD350/ATD52~ 270 G1/4″ 适用介质 水、石油、酸类、粘性流体、浆 料介质等 阀位信号 定位器:4~20mA/回信器:全 开全关信号 特 点 结构紧凑、体积小、流通能力大
