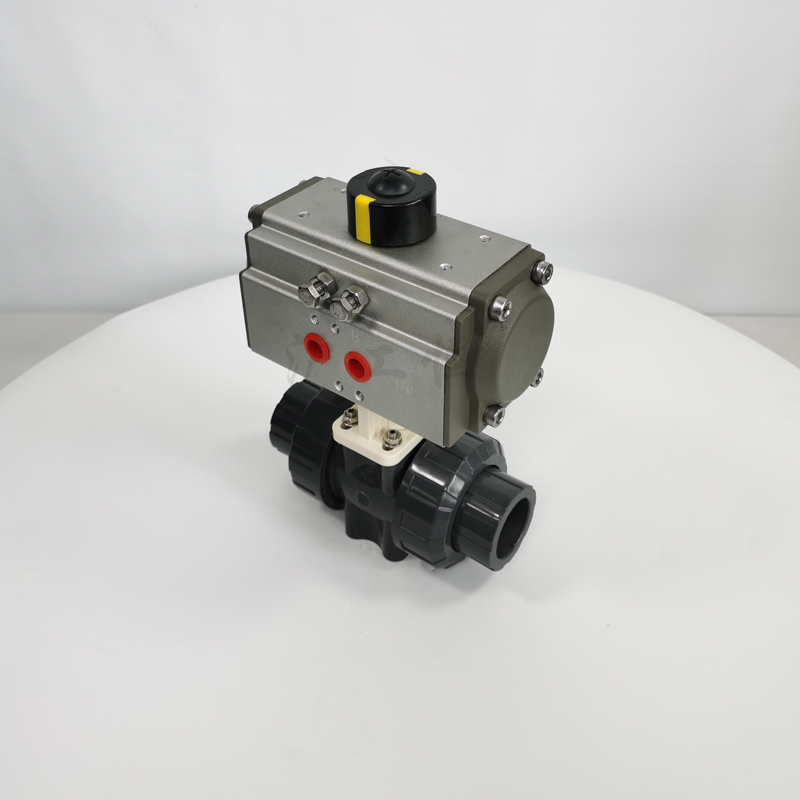

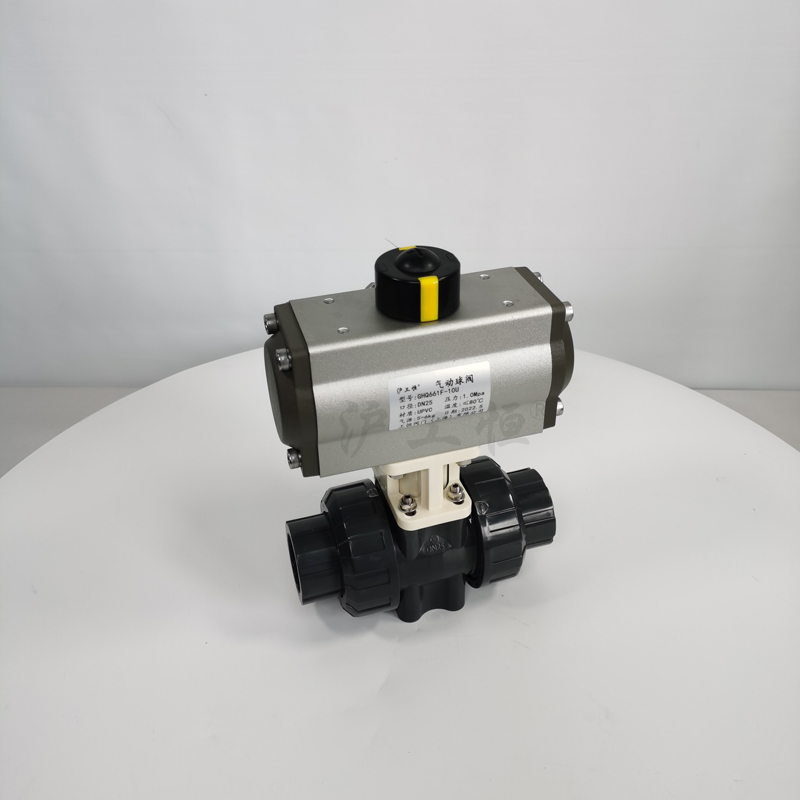

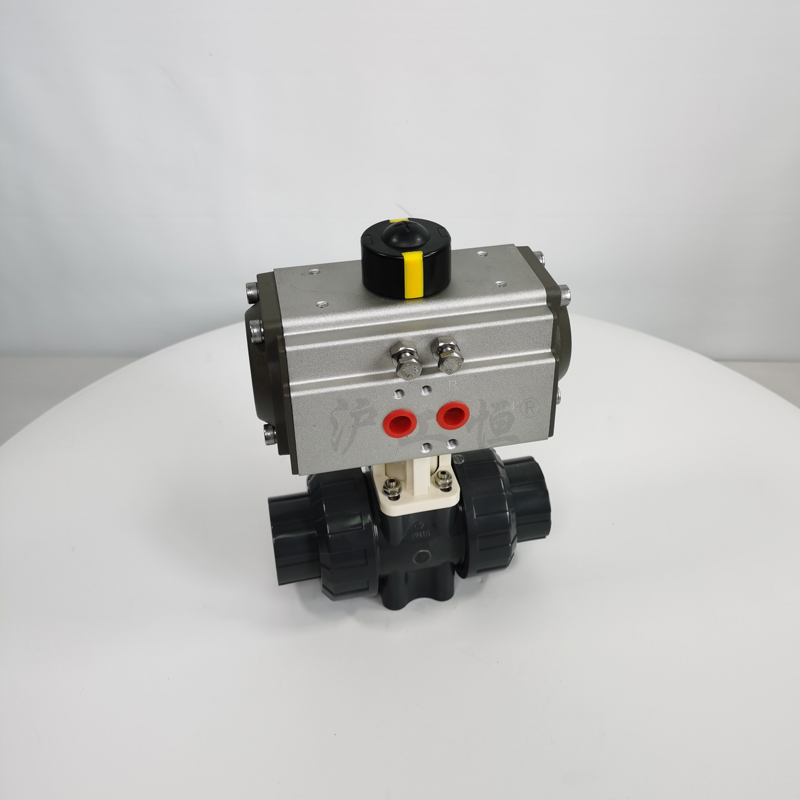

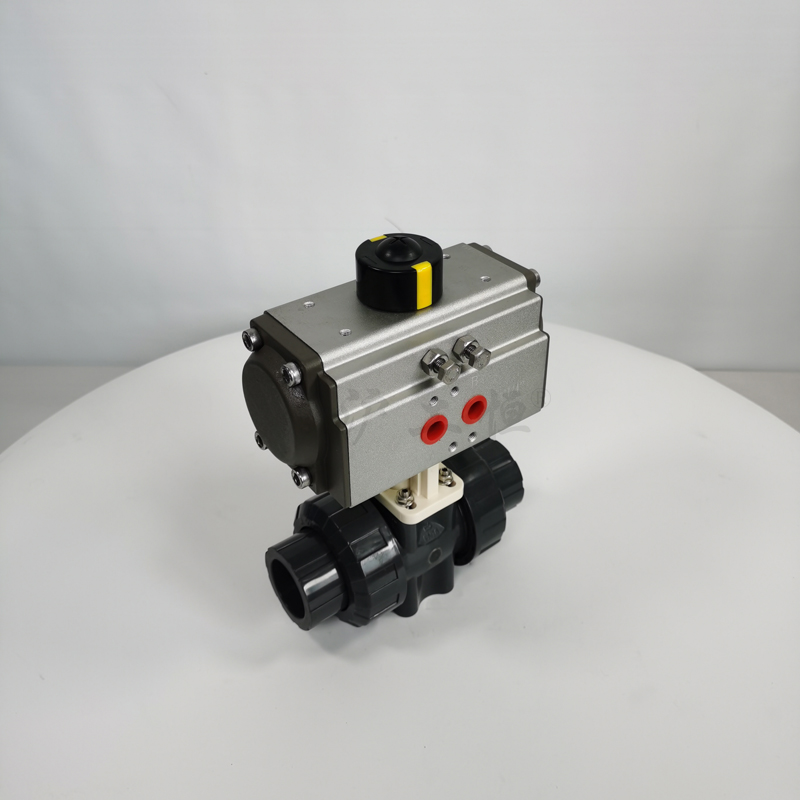

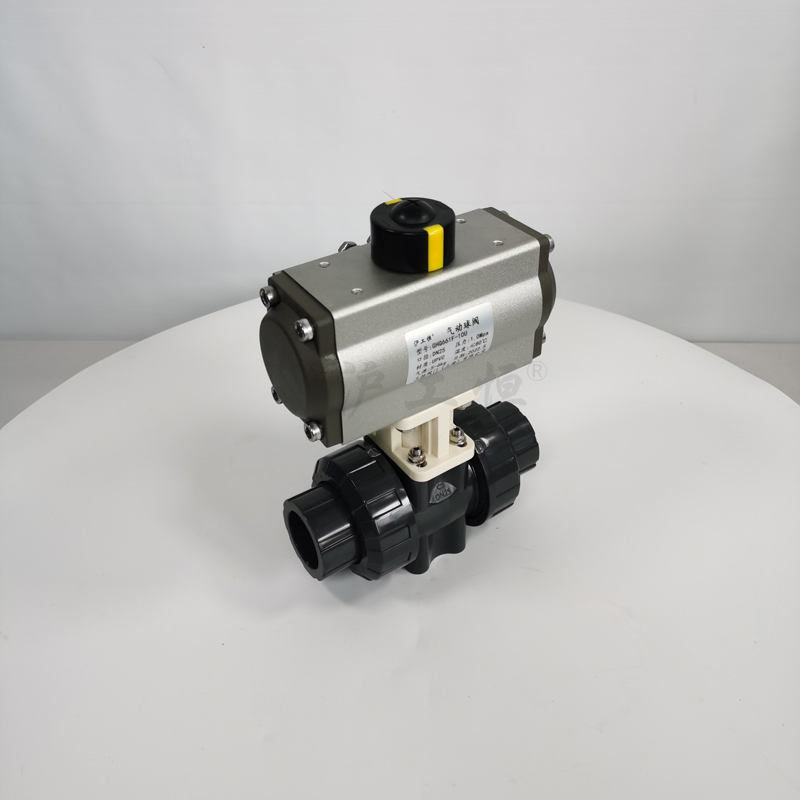

GHQ661F-10U-UPVC气动双由令球阀 耐腐蚀气动球阀

类别:气动阀门 日期:2022-07-27



Q661F-10S气动塑料球阀概述:

气动塑料球阀是公司全塑阀门系列产品。Q661F-10S气动塑料球阀采用一体式气动执行器和塑料球阀组成,通过压缩空气即可直接进行开关量调节。Q661F-10S气动塑料球阀性能优良,密封圈采用F4,密封可靠,启闭力矩小,流体阻力小,启闭迅速,结构简单,外形美观。随着塑料管道在冷热给水和工业管道应用中所占比例的不断提高,塑料阀门的质量控制越来越显得尤其重要。由于塑料阀门所具有的质量轻 不吸附水垢、可与塑料管路一体化连接和使用寿命长的特点,其各方面应用的优势是其他阀门无法相比的。Q661F-10S气动塑料球阀外形结构图:

Q661F-10S气动塑料球阀连接尺寸:

公称通径

dn

I

D

D1

L

15

20

16

45

31

112

20

25

19

55

37

132

25

32

22

66

44

144

32

40

26

82

54

167

40

50

31

98

65

172

50

63

38

120

79

206

65

75

44

140

92

273

80

90

51

163

108

303

100

110

61

225

146

333

单位为毫米(mm)

Q661F-10S气动塑料球阀安装维护说明:

1、安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。

2、手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

3、操作球阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。

4、阀应存放在干燥通风的室内,严禁堆放,库存球阀的两端通道必须封口,且启闭件应处于微开启状态。
