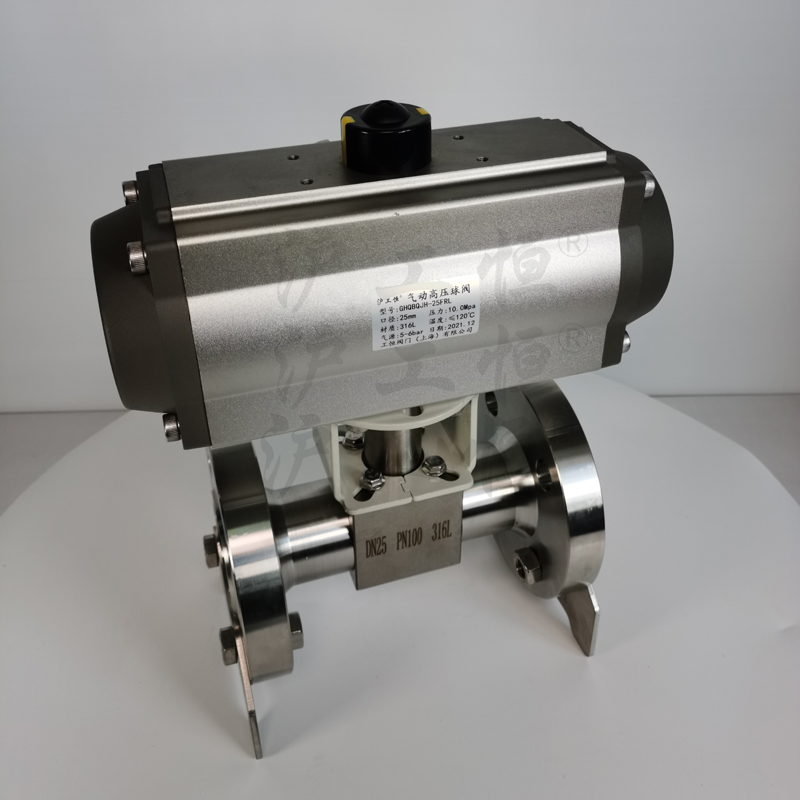

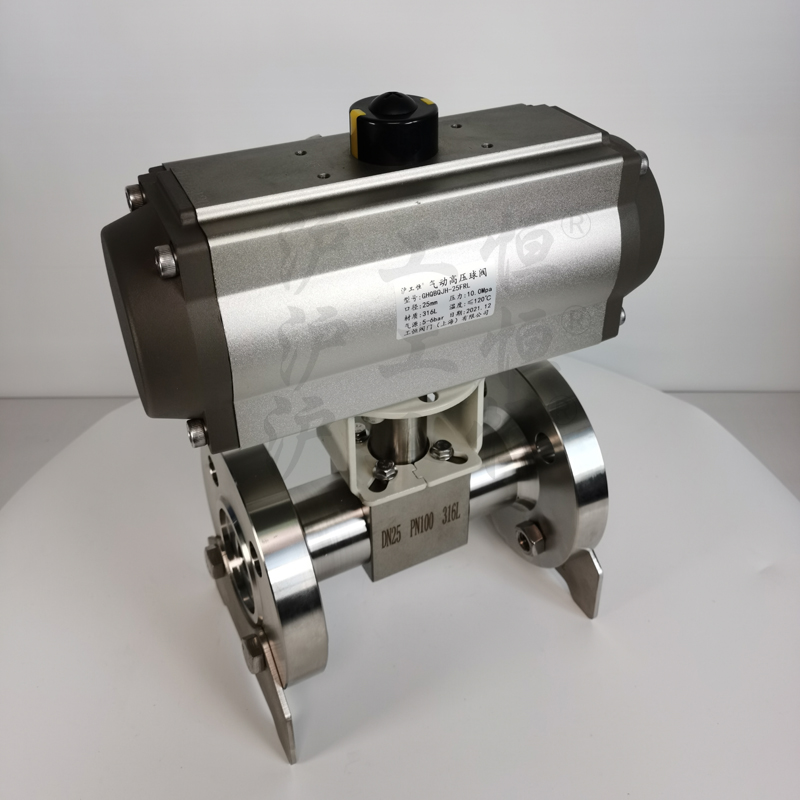

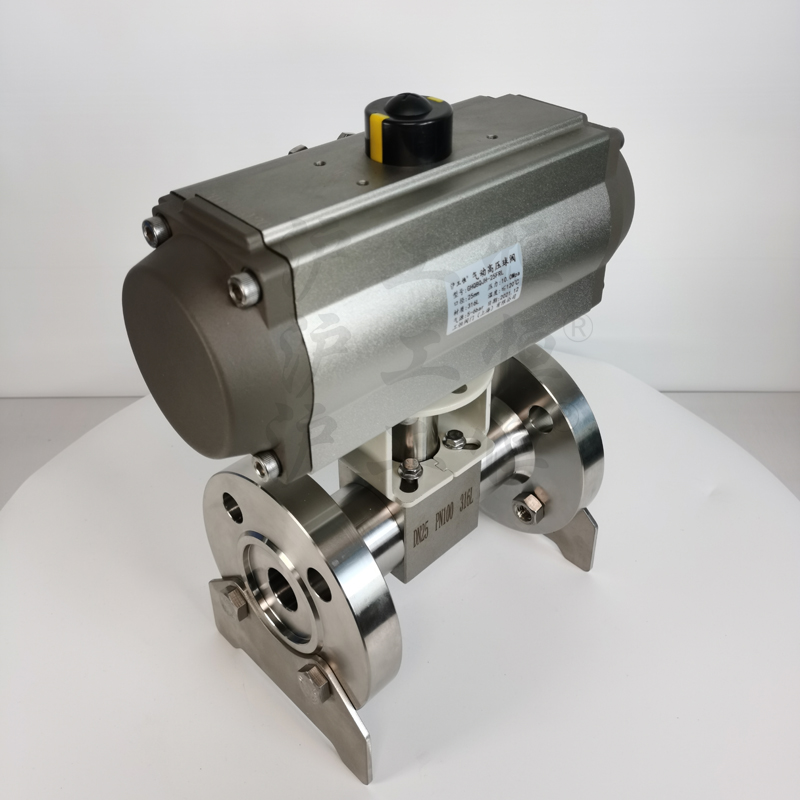

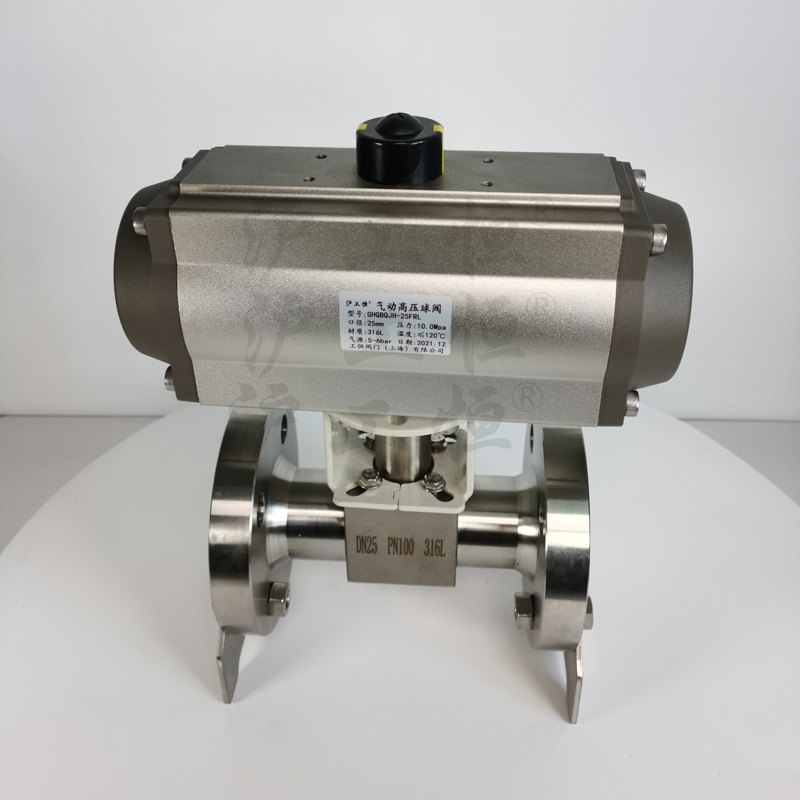

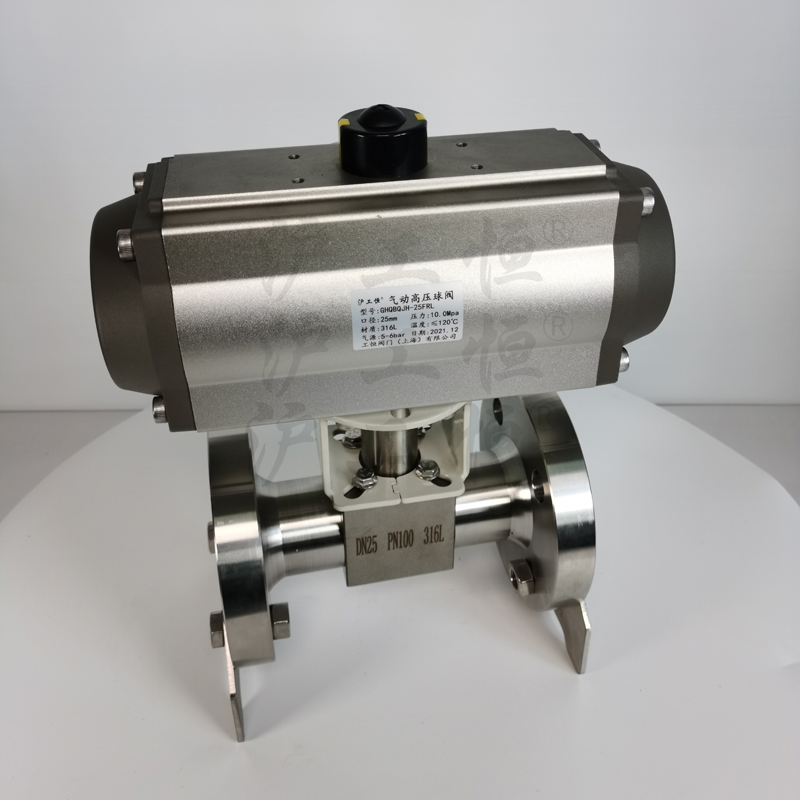

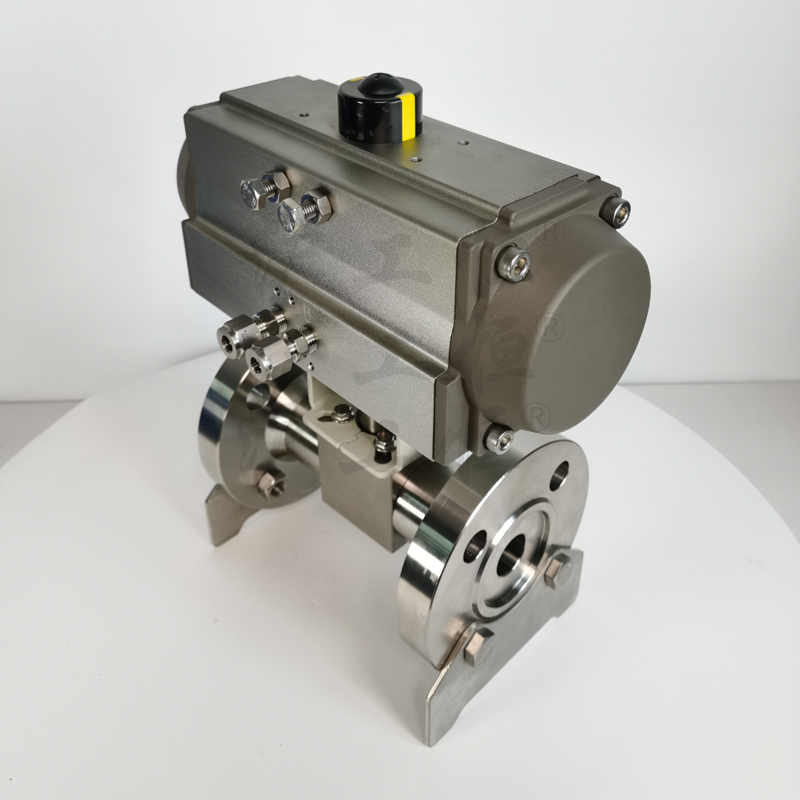

GHVQ941P-100RL气动高压V型球阀

类别:气动阀门 日期:2022-08-03



供应GHVQ941P-100RL气动V型球阀 304气动开关阀

概述

  GHVQ941P-100RL/F/Y型系列气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大。当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合。适宜于控制纸浆、污水,含有纤维和颗粒固体悬浊介质及粉粒状介质。配用齿轮齿条式执行机构。结构简单,输出力矩大。本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用型分为单作用式和双作用式,调节型为双作用式。单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于开启或关闭位置。产品广泛应用于化工、石油、轻纺、电力、食品、制药、造纸、航空航天等控制领域中。


主要技术参数和性能

  型式

  直通式铸造球阀

  公称通径DN

  25

  32

  40

  50

  65

  80

  100

  125

  150

  200

  250

  300

  350

  400

  阀座直径

  20

  26

  33

  40

  53

  66

  86

  104

  128

  170

  212

  255

  300

  340

  额定流量系数Kv

  25

  36

  63

  100

  184

  280

  400

  600

  950

  1540

  2500

  3900

  6150

  9800

  公称压力PN

  PN1.6, 6.4MPa

  泄漏量

  软密封:≤1.8×10-7×△P×DN.l/h(试验介质为液体:式中△P为压差)

  硬密封:≤10-4×阀额定容量.l/h(阀额定容量的计算见附表)

  气源压力

  0.4~0.6MPa

  连接形式

  对夹式、法兰式、管道法兰按JB79-59标准

  适用温度

  软密封-40~+180℃ 硬密封-40~+450℃

  球芯转角

  水、石油、类、醋酸类、粘性流体、浆料、强氧化性介质等

  流量特性

  近似等百分比(典型曲线圈见附录)

  阀体材质

  铸钢、铸不锈钢

  球芯型式

  部分球带有V形缺口

  阀座材料

  聚四氟乙烯、不锈钢司钛莱硬合金

  基本误差

  ≤全行程的±2%(带)

  回差

  ≤全行程的2.0%(带)

  死区

  ≤全行程的0.8%(带)

主要配置附件

  调节型:电气阀门、空气过滤减压器、手轮机构等

  准切断型:空气过滤减压器、电磁阀、阀位开关、手轮机构等
