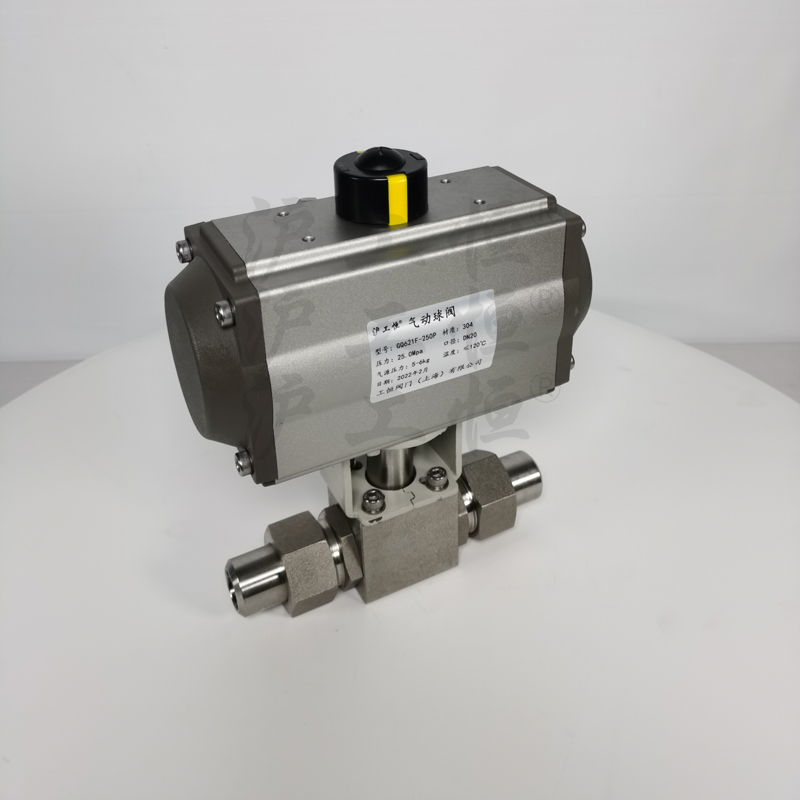

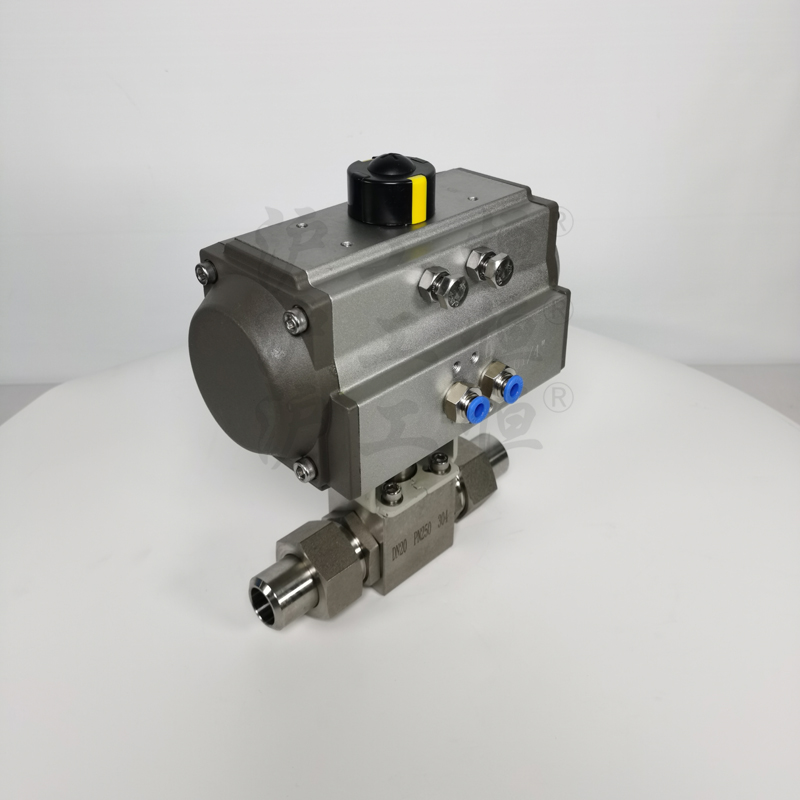

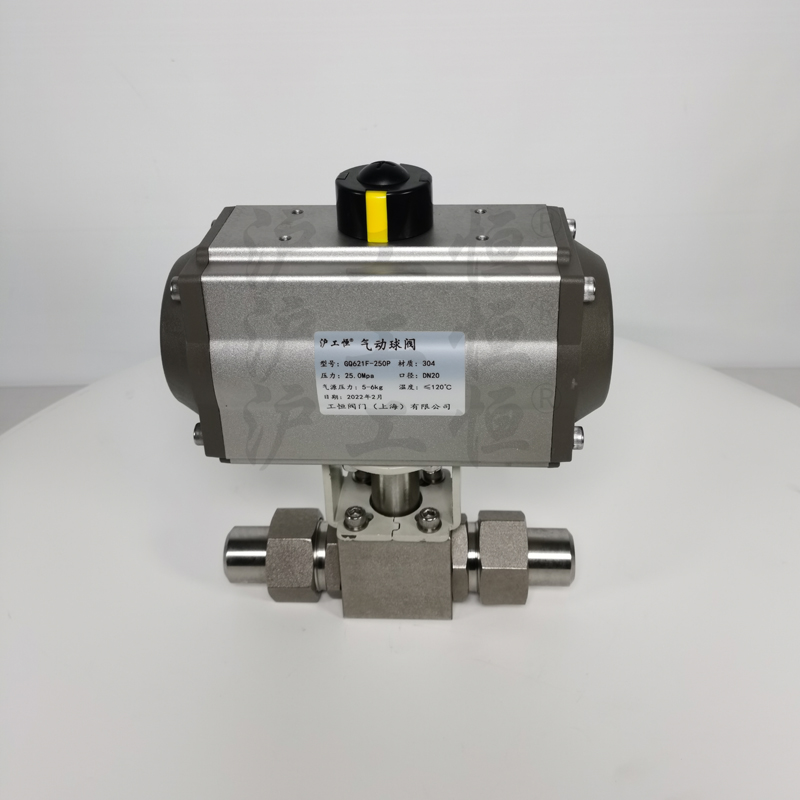

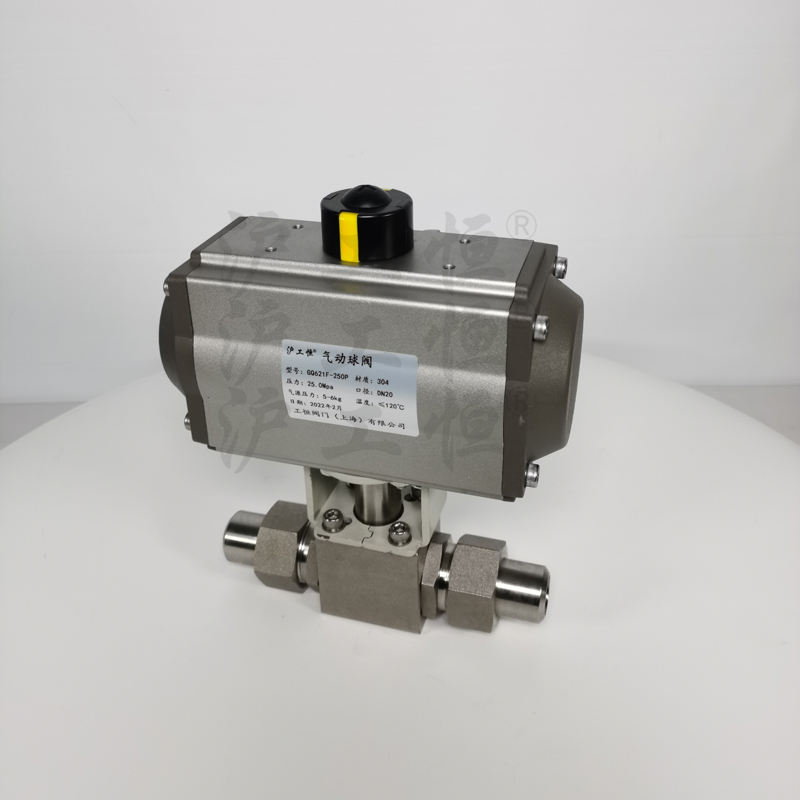

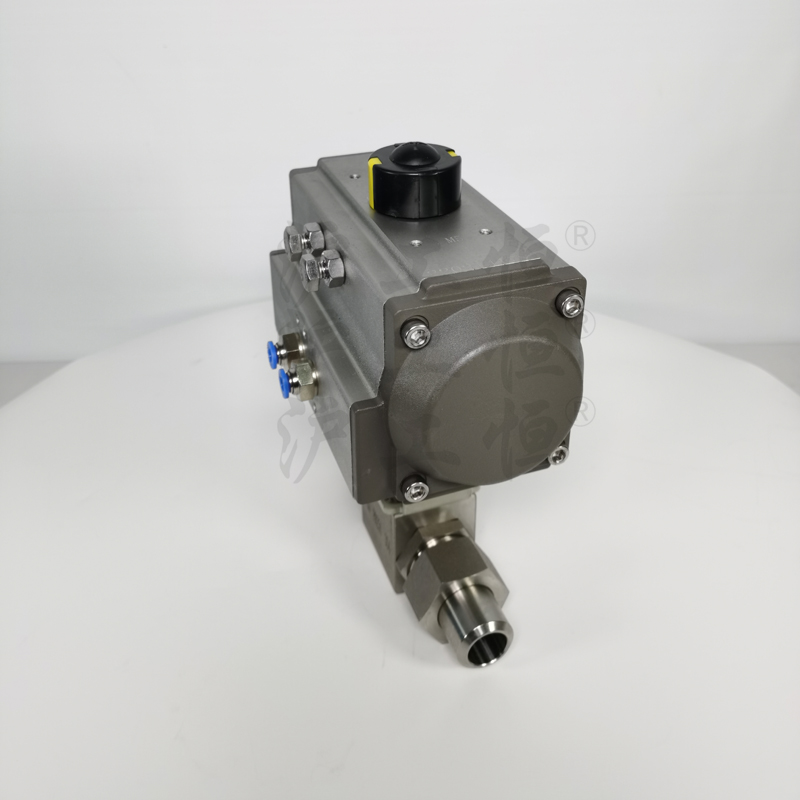

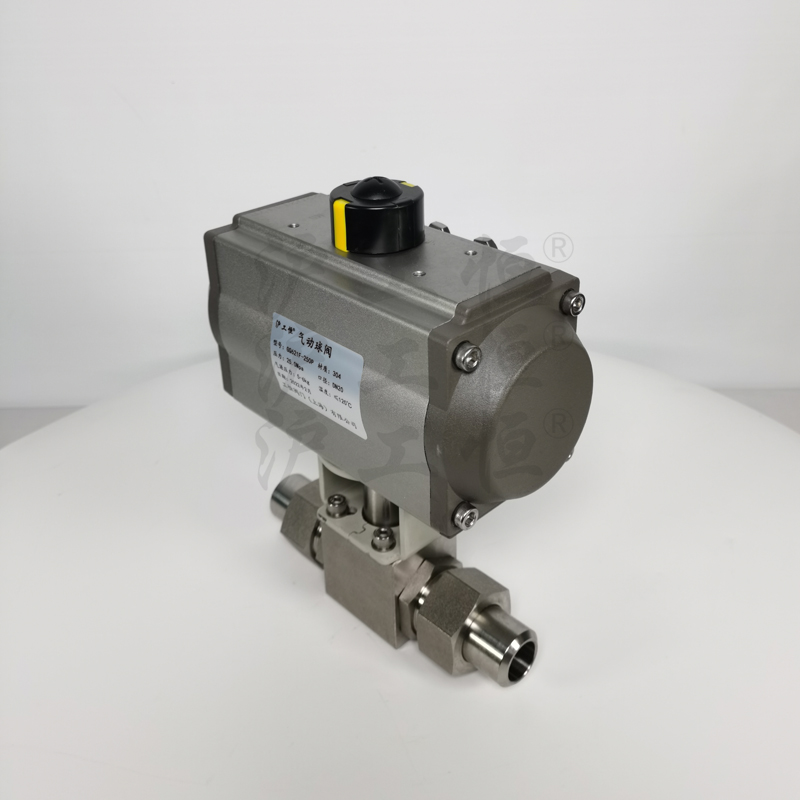

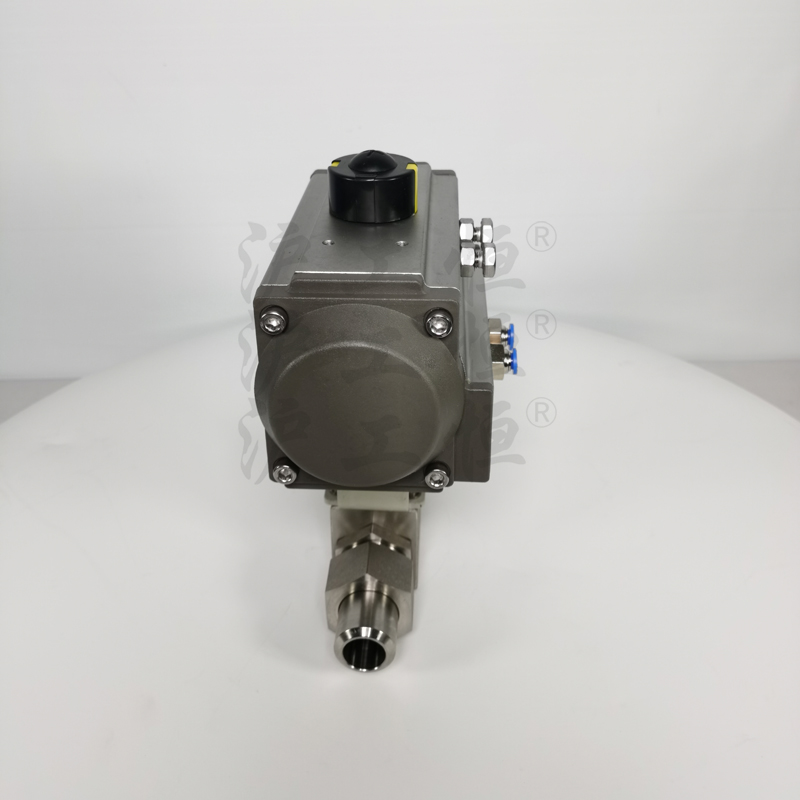

GQ621F气动球阀-气动高压带焊接管球阀

类别:气动阀门 日期:2022-08-08


Q61F焊接式气动高压球阀是球阀配上气动执行器。型号为Q621N-320P,公称口径是DN6-DN50,压力为1.6-50MPa具有结构紧凑、体积小、运行可靠、安装方便、安全、反应速度快、可选择安全形式等优点。Q61F焊接式气动高压球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口,流通能力大,压力损失小,并具有的截流特性和控制功能,流量特性为近似等比。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。Q61F焊接式气动高压球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构,当阀关闭时,V型切口与阀座形成楔形剪切作用,可防止球体和阀座之间污物产生的卡死现象,具有自清结功能,特别适用于含纤维料浆,污水和粘性颗粒的介质,配以阀门定位器可实现连续调节,并具流阻小,调节,是一种用途高质量的调节阀。


  Q61F
焊接式气动高压球阀—江苏中力阀门长期

一、Q61F焊接式气动高压球阀主要参数:

1、产品型号:Q621N-320P

2、公称通径:DN6-DN50

3、压力:1.6MPa-50MPa

4、主要材质:不锈钢

5、连接方式:焊接


二、Q61F焊接式气动高压球阀结构特点:

1、气动V型球阀结构紧凑,小巧轻盈,安装方便,维护简便。

2、的剪切能力,并具有自洁功能,避免阀门卡死现象发生。

3、具有调节特性,可以在广幅的变化范围内提供的控制。

4、气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小。

5、金属阀座的优越密封性,具有自助补偿功能,并具有优越密封性能及超长的使用寿命。

6、流动容积,通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。

7、V型阀采用双轴承结构,机械稳定性高,启动扭矩小,保证了阀门具有极好的灵敏度和感应速度。

8、可靠(安全)性:阀体为一个整体结构,坚固,操作不受管道压力影响,并可避免阀体渗漏。


三、Q61F焊接式气动高压球阀产品性能:

1、密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修

2、本身结构紧凑,密封可靠维修方便

3、球阀可以是整体的也可以是组合式的

4、适用于水,溶剂,酸和天然气等一般工作介质,还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等


四、Q61F焊接式气动高压球阀产品特点:

1、可在顶部、底部安装手动操作机构。

2、齿轮式双活塞,输出力矩大,体积小。

3、气缸选用铝金材料,重量轻、外形美观。

4、阀座采用弹性密封结构,密封可靠,启闭轻松。

5、IS05211标准连接为产品的安装更换提供了方便。

6、阀体铸造采用台湾引进的工艺,结构合理、造型美观。

7、球阀和执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。

8、执行器可选带电讯号反馈指示及各类附件以实现自动化操作(可选防爆)。


、Q61F焊接式气动高压球阀的订货须知:

1、订货时,需与我公司销售人员说清型号、口径、压力、材质等详细参数

2、产品运输方式及费用请与我公司协商后决定

3、订货后,请先付30%的货款,发货前将余款补齐后安排发货

4、网上仅供参考,请不要当真,具体来电咨询我公司销售人员
