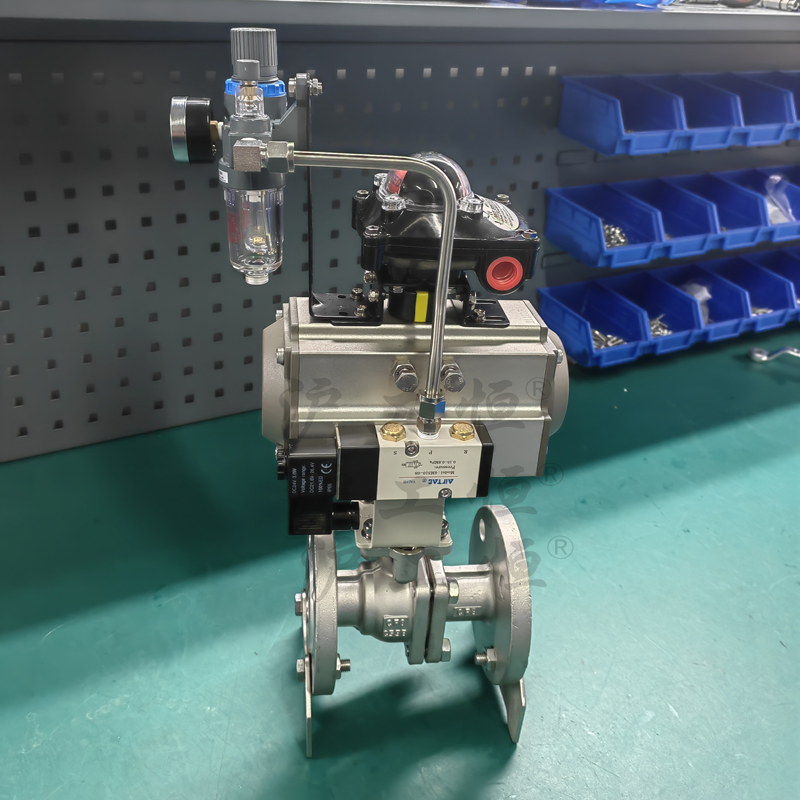

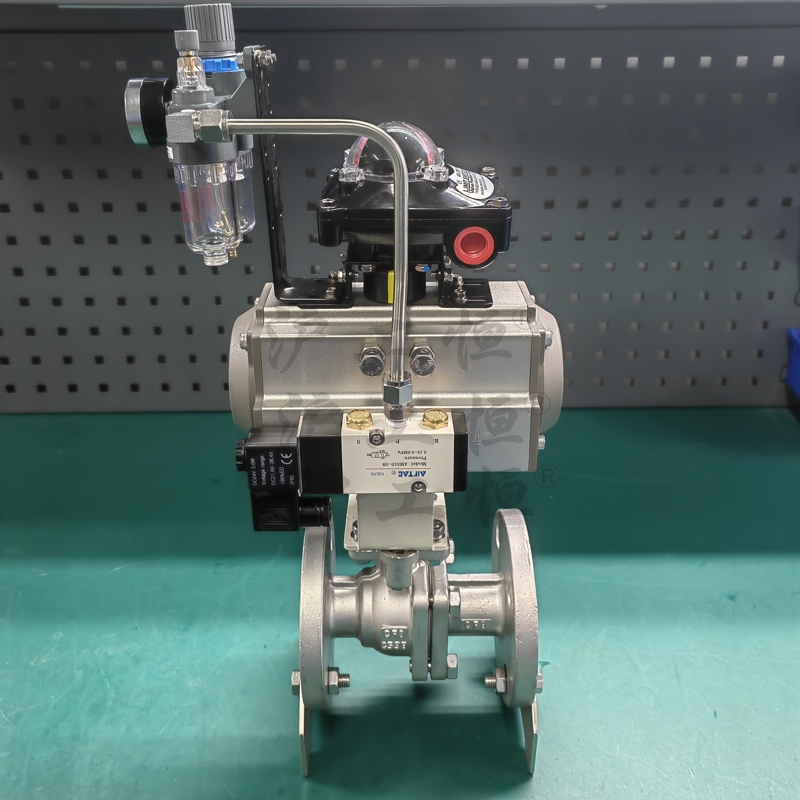

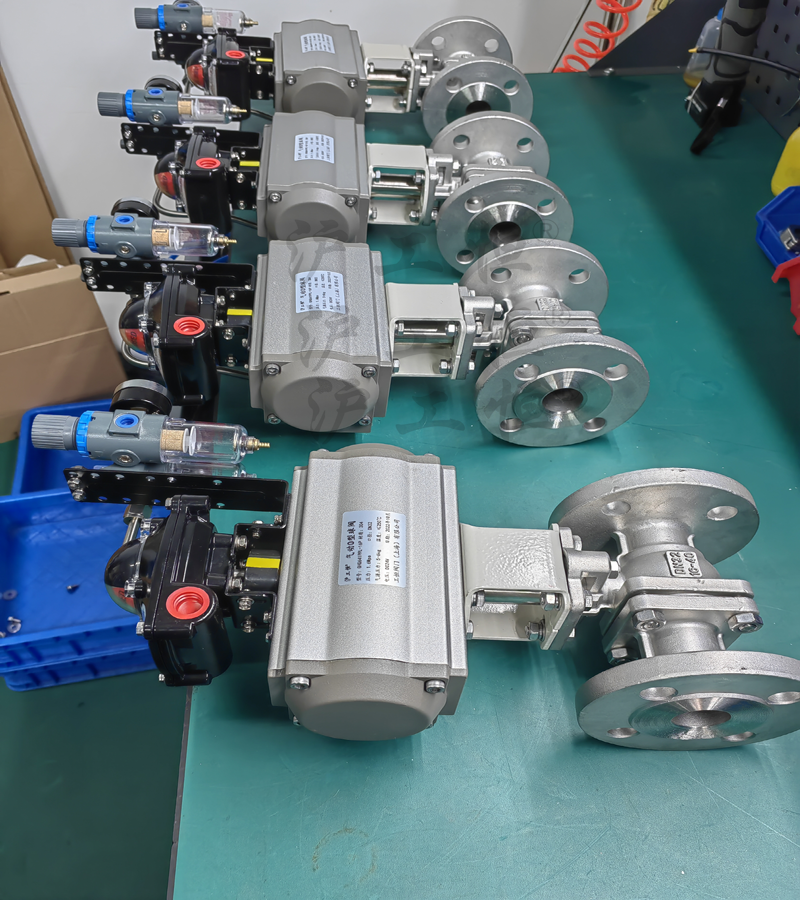

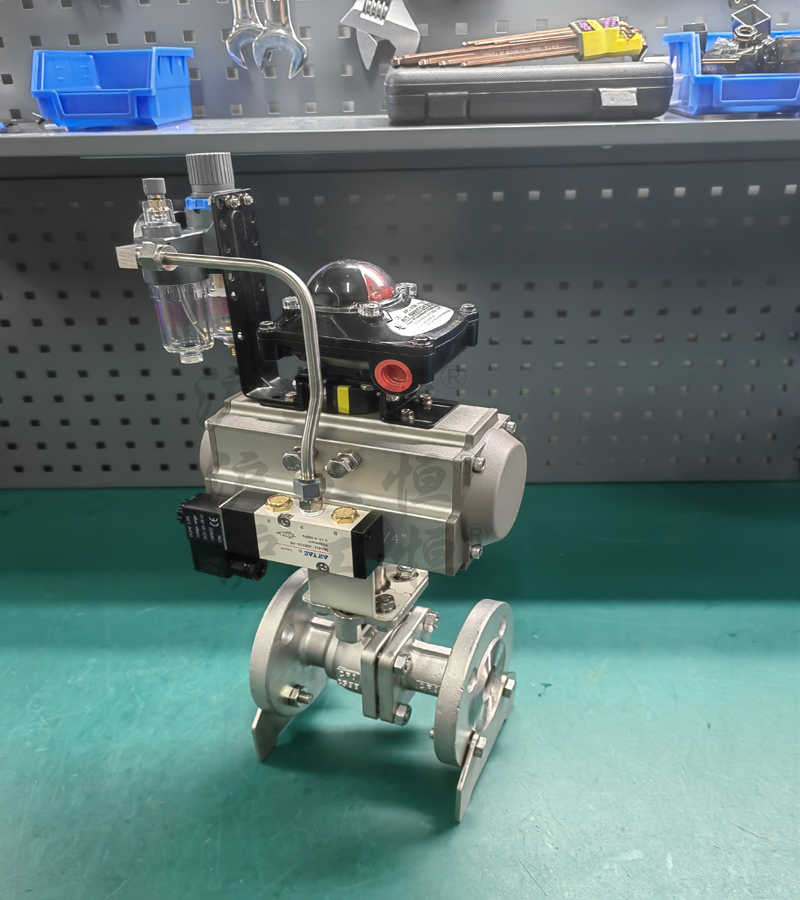

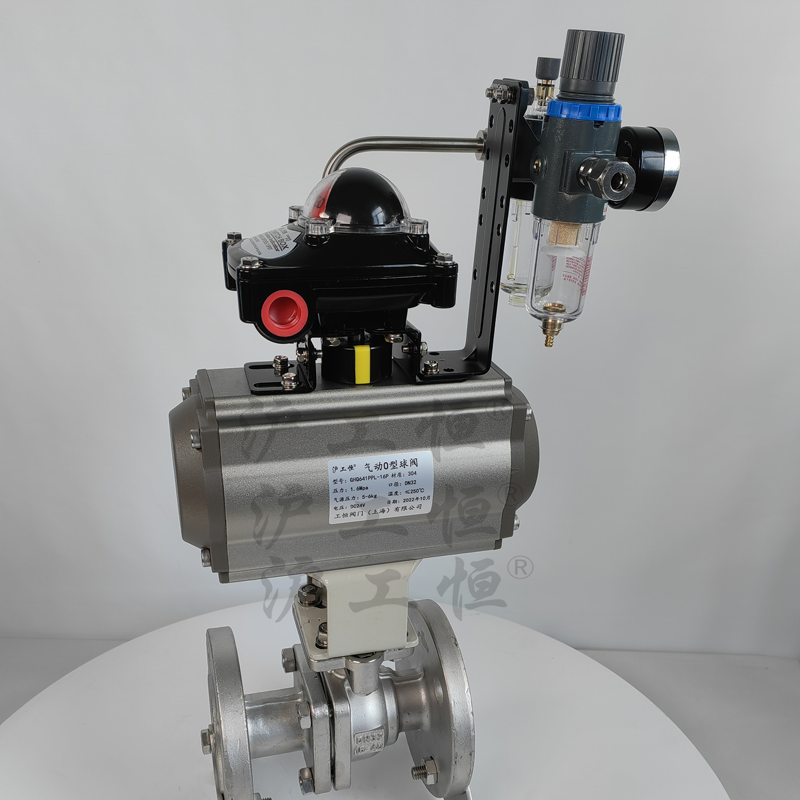

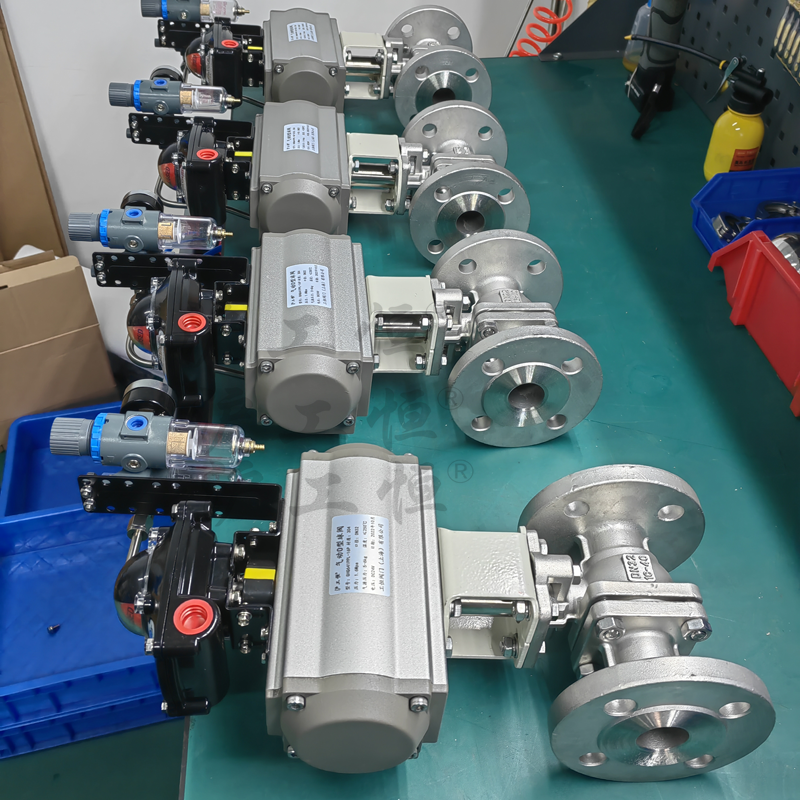

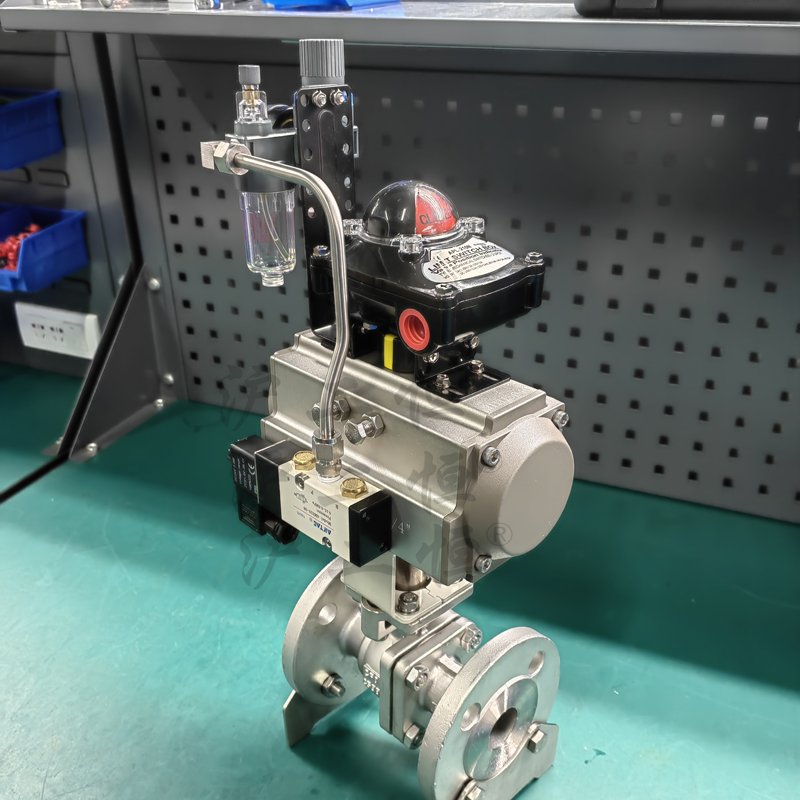

GHQ641PPL-16P气动O型球阀 高温蒸汽铸钢法兰防爆切

类别:气动阀门 日期:2022-12-09




品牌
沪工恒
适用范围
水 蒸汽 油品
连接方式
法兰
功能用途
切断
驱动方式
气动
特点
耐高温
零配件及部件
配件
压力环境
低中高压
是否定制
公称直径
50cm
公称压力
16bar
标准
国标
颜色
银色
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
材质
铸钢
型号
GHQ641PPL-16P



  气动法兰球阀产品简介:

  Q641F气动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。


  气动法兰球阀工作原理:

  气动法兰球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀直接组合而成。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。


  气动法兰球阀产品特点:

  1.齿轮式双活塞,输出力矩大,体积小。

  2.气缸选用铝金材料,重量轻、外形美观。

  3.可在顶部、底部安装手动操作机构。

  4.齿条式连接可调节开启角度、额定流量。

  5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作(可选防爆)。

  6.IS05211标准连接为产品的安装更换提供了方便。

  7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


  气动法兰球阀执行机构

  1、齿轮式双活塞,输出力矩大,体积小。

  2、气缸选用铝金材料,重量轻、外形美观。

  3、可在顶部、底部安装手动操作机构。

  4、齿条式连接可调节开启角度、额定流量。

  5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

  6、IS05211标准连接为产品的安装更换提供了方便。

  7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。


  气动法兰球阀附件的选项

  根据不同控制和要求可选择下列附件:

  切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。

  调节型附件:电气定位器、气动定位器、电气转换器。

  气源处理附件:空气过滤减压阀、气源处理三联件。

  手动机构:HVSD手操机构


  气动法兰球阀执行标准

  设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

  法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。

  结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

  检验主试验:JB/T 9092、API 598。
