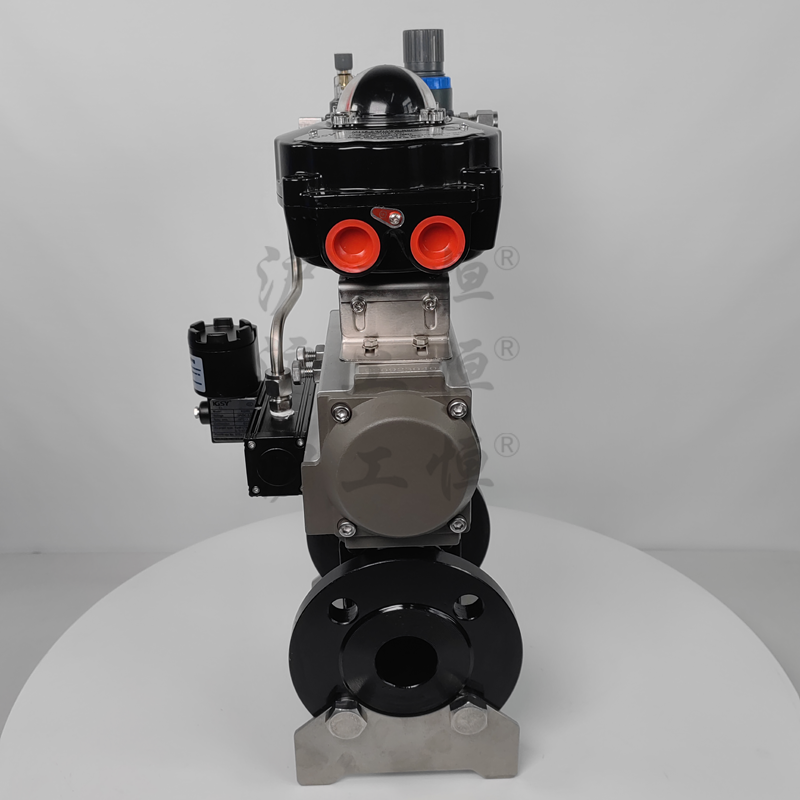

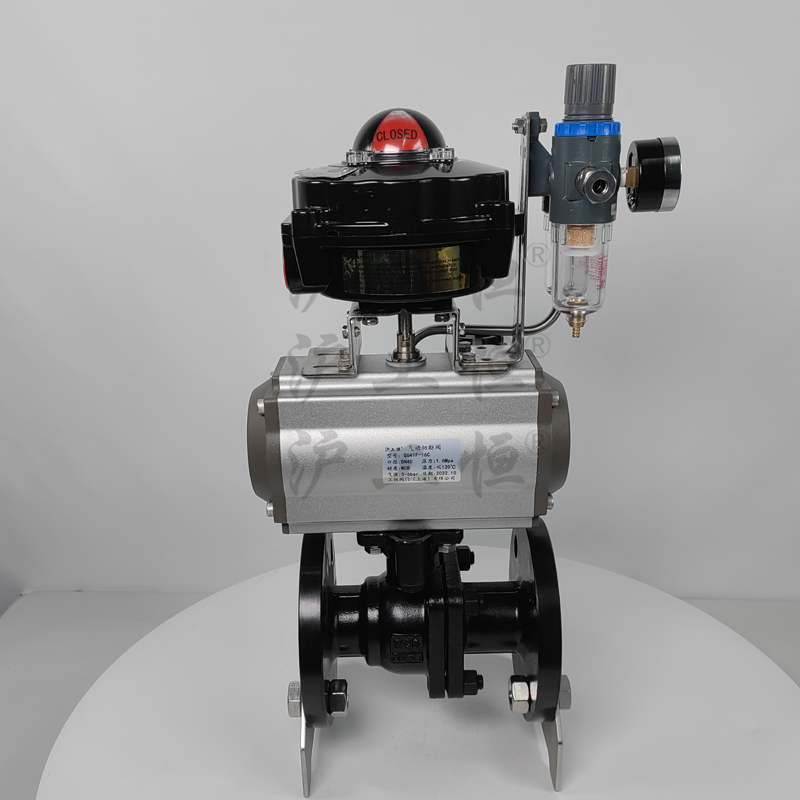

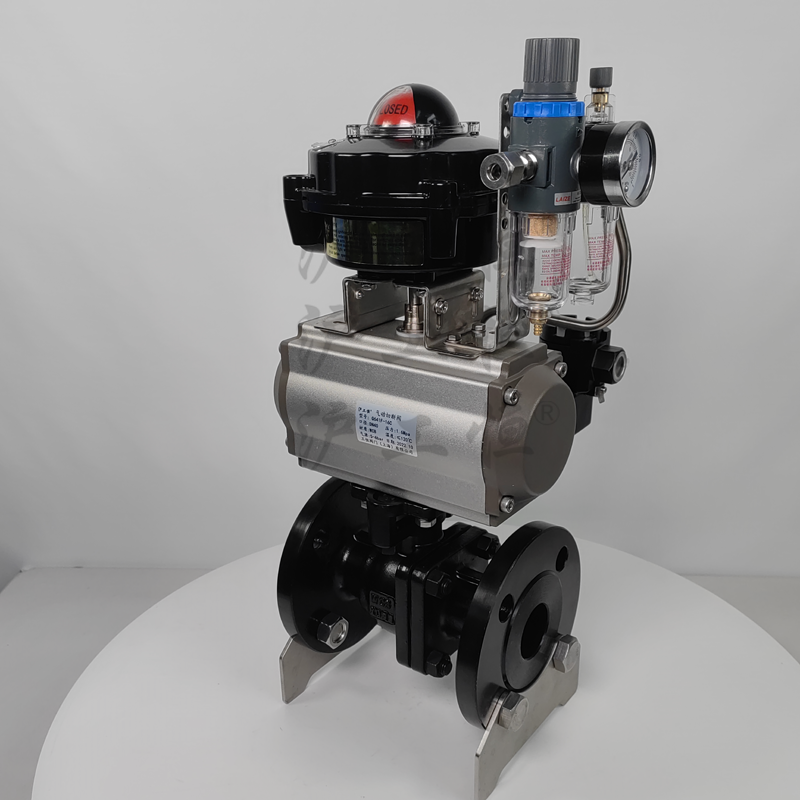

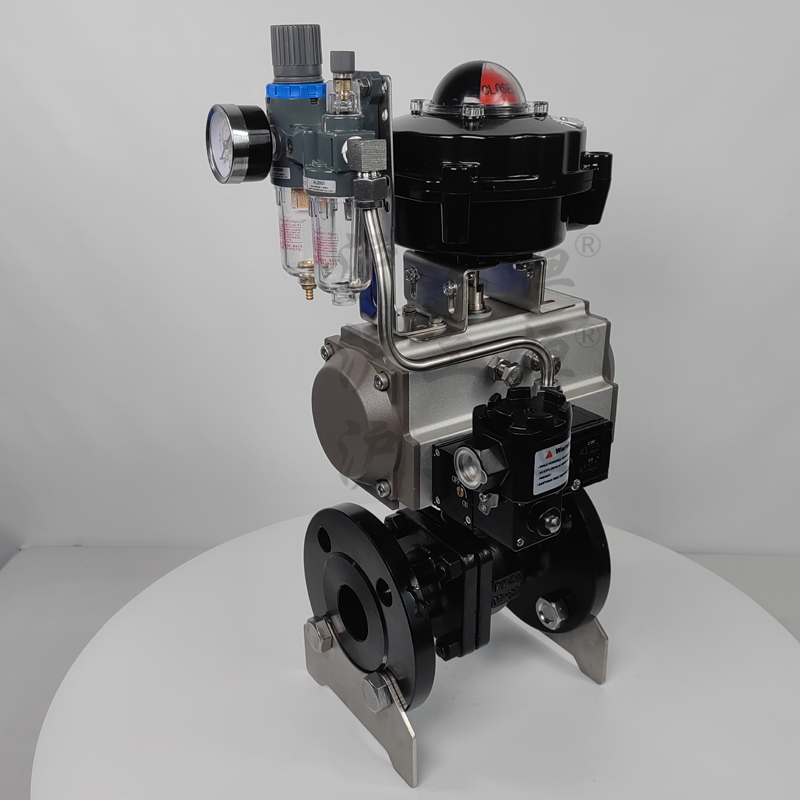

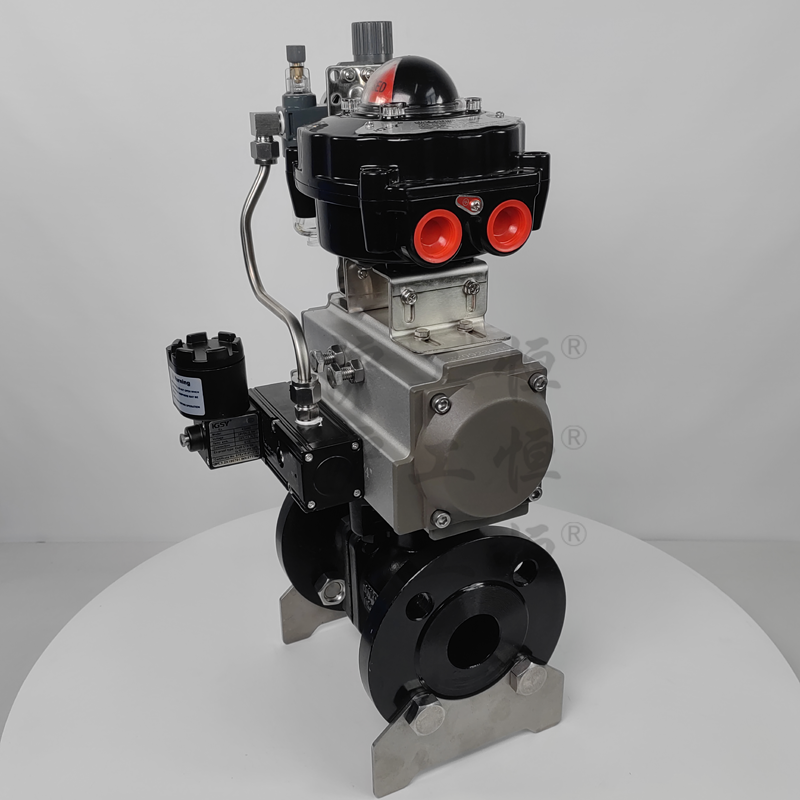

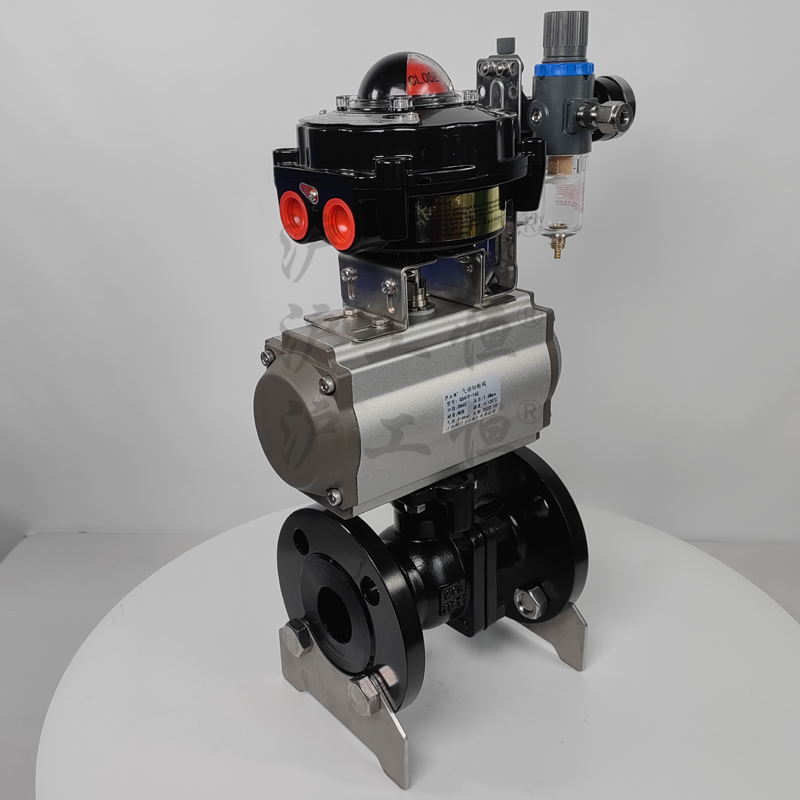

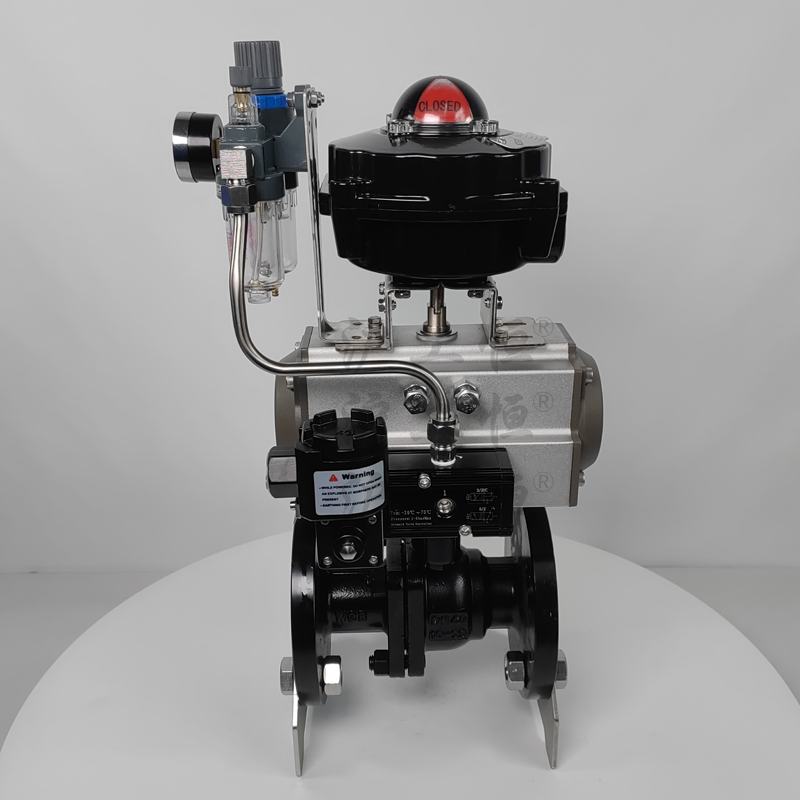

Q641F-16C气动切断阀 防爆法兰球阀 紧急切断阀门

类别:气动阀门 日期:2022-12-15



品牌
沪工恒
公称压力
16bar
是否定制
加工定制
连接形式
法兰
适用介质
结构形式
球阀
流动方向
单向
类型(通道位置)
二通式
驱动方式
气动
颜色
黑色
可售卖地
北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
用途
调节
材质
不锈钢
类型
阀门
型号
Q641F-16C

概述

Q641F-16C防爆气动切断阀顾名思义他是一款防爆型的气动球阀,主要用在场合带有易燃易爆的危险气体的,切断使用,阀体铸钢WCB,阀芯304不锈钢,阀座PTFE,法兰连接,浮动式,软密封球阀,可以根据客户需求加装手动装置,可以达到硬密封六级泄漏,16压力,适用温度:-29℃~150℃,适用介2质:水、蒸汽、油品等介质,安装位置与管道任意安装使用

用途

广泛的运用在石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶 金、煤气、供排水等系统中。可适用一切腐蚀性和非腐蚀性压力不同的蒸汽、气体、液体、浆液及固体粉末的管线和容器上做为开关和截止装置使用,可实现现场及远距离 操作,也可实现单独或集中控制。


特点

1. 流体阻力小,其阻力系数与同长度的管段相等。2. 结构简单、体积小、重量轻。3. 紧密可靠,目球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。6. 适用范围广,通径从小到几毫米,大到几米,高真空或高压力都可应用。

工作原理

配以行程位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障,气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。


参数

公称通径 DN25~DN500
连接方式 RF法兰
执行器选配 GT AT
控制方式 开关型、调节型
电磁阀电压 AC220V、AC380V、DC24V(其它订做)
公称压力 PN6、PN10、PN16
介质温度 -30~425℃
环境温度 标准型:-20~150℃
防护等级 IP67
阀体材质 碳钢、不锈钢
密封材质 聚四氟乙烯(F)、丁睛橡胶(X)、全内衬聚四氟乙烯(F46、F4)、三元乙丙(EPDM)
