GHDJKQYF-16哈氏合金HC276手动阀门取样阀-罐底取样器

类别:取样阀日期:2024-04-30

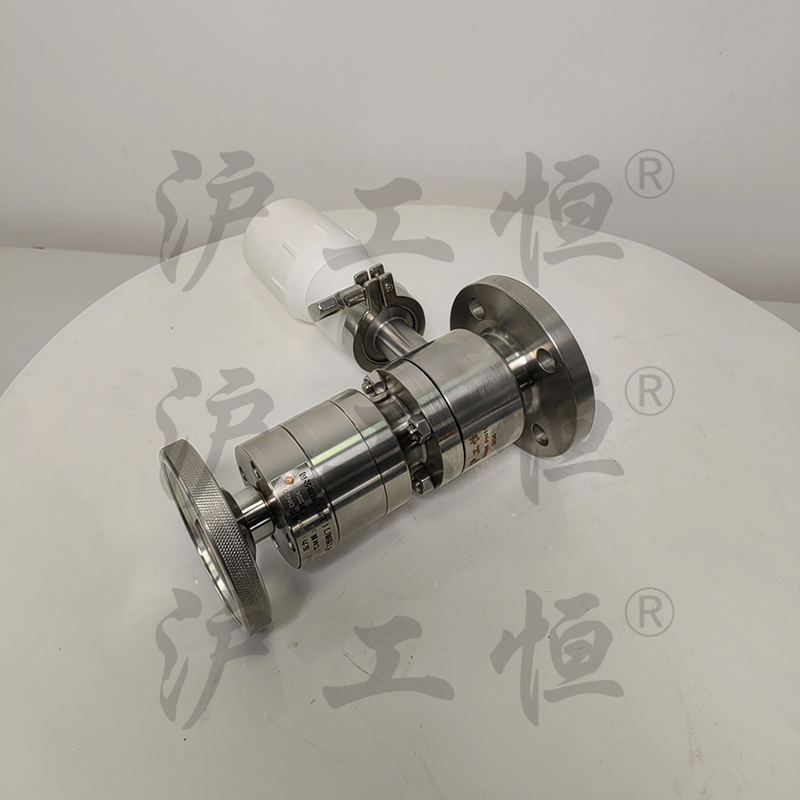

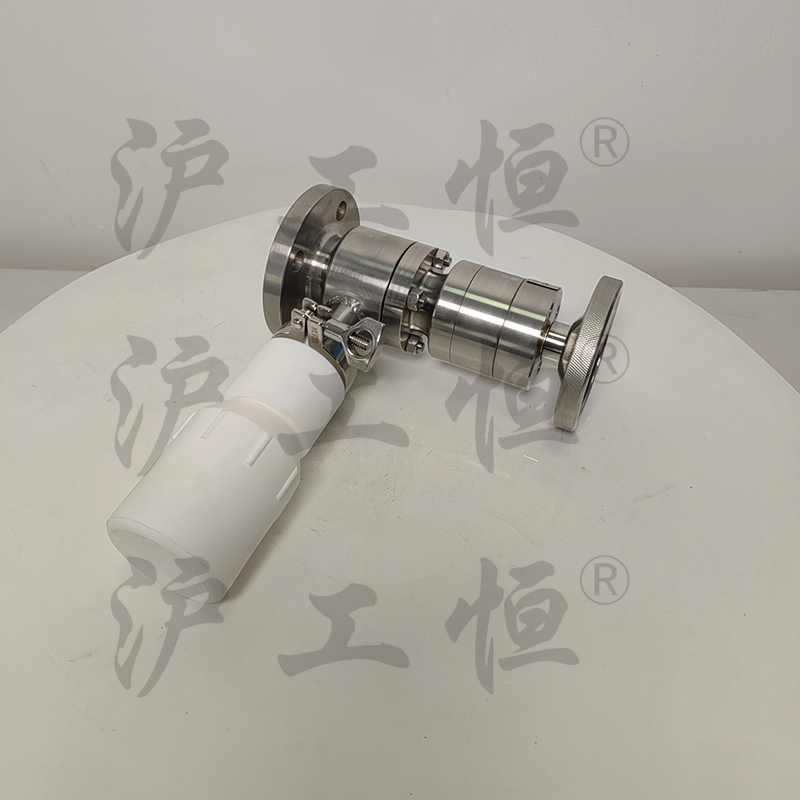

GHDJKQYF-16哈氏合金HC276手动阀门取样阀-罐底取样器



概述:
        GHDJKQYF-16哈氏合金HC276取样阀-罐底取样阀,主要用于高腐蚀介质的取样,一般用于罐底取样,GHDJKQYF-16哈氏合金HC276取样阀-罐底取样阀主要有阀体、阀芯、阀杆、阀座、,取样瓶组成,取样瓶为可拆卸设计,试样进入取样瓶内,配套的瓶盖可将取样瓶密封,避免污染试样,取样阀流道无滞留、无流阻设计,不影响流量,阀杆通过手轮旋转带动阀杆及阀芯,阀芯上下提拉,可精确控制流量,精确控制取样量,使试样进入取样瓶内,取样瓶可选透明和避光两种,本取样阀广泛应用在制药、化工、食品行业。

二、标准规格

公称通径 DN15~100
公称压力 PN0.6~6.4Mpa
ANSI Class150~300
JIS 10K,30K
取样量 不定量
取样容量 80~1000ml
安装方式 水平
垂直(可选)
尺寸标准 国标、美标、日标
阀体材质 哈士合金、HC276、锆、Zr702
取样瓶材质 高硼硅玻璃、PP、PFA
阀座材质 本体材质、聚四氟乙烯(PTFE)、对位聚苯(PPL)
控制方式 手动
设计依据 GB 标准 Standard
设计标准 GB/12224-2005 ANSI B16.34
连接方式 内螺纹、外螺纹、焊接、法兰、卡箍
试验和检验 GB/T13927-2008
※注:系列取样阀结构长度及连接尺寸可根据用户要求设计制造。


三、主要特点
1、本取样阀可以安装在主管线上,通道无流阻设计,不影响主管线流量。
2、阀盖双密封设计,杜绝介质外漏。
3、阀杆双密封设计,阀杆采用O型圈与填料双重密封,杜绝介质外漏。
4、取样出口锥形密封,精确调节流量,实现所需取样量。
5、力矩轻,可单手操作取样,提高了取样的安全性。
6、阀体一体式精密铸造,经过固溶处理,杜绝晶间腐蚀。
哈氏合金是一种镍基耐腐蚀合金,主要分成镍-铬合金与镍铬钼合金两大类。
哈氏合金板适用于各种含有氧化和还原性介质的化学工业。较高的钼、铬含量使合金能够耐氯离子腐蚀,钨元素进一步提高了耐蚀性。
同时C-276哈氏合金管是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一,对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。
