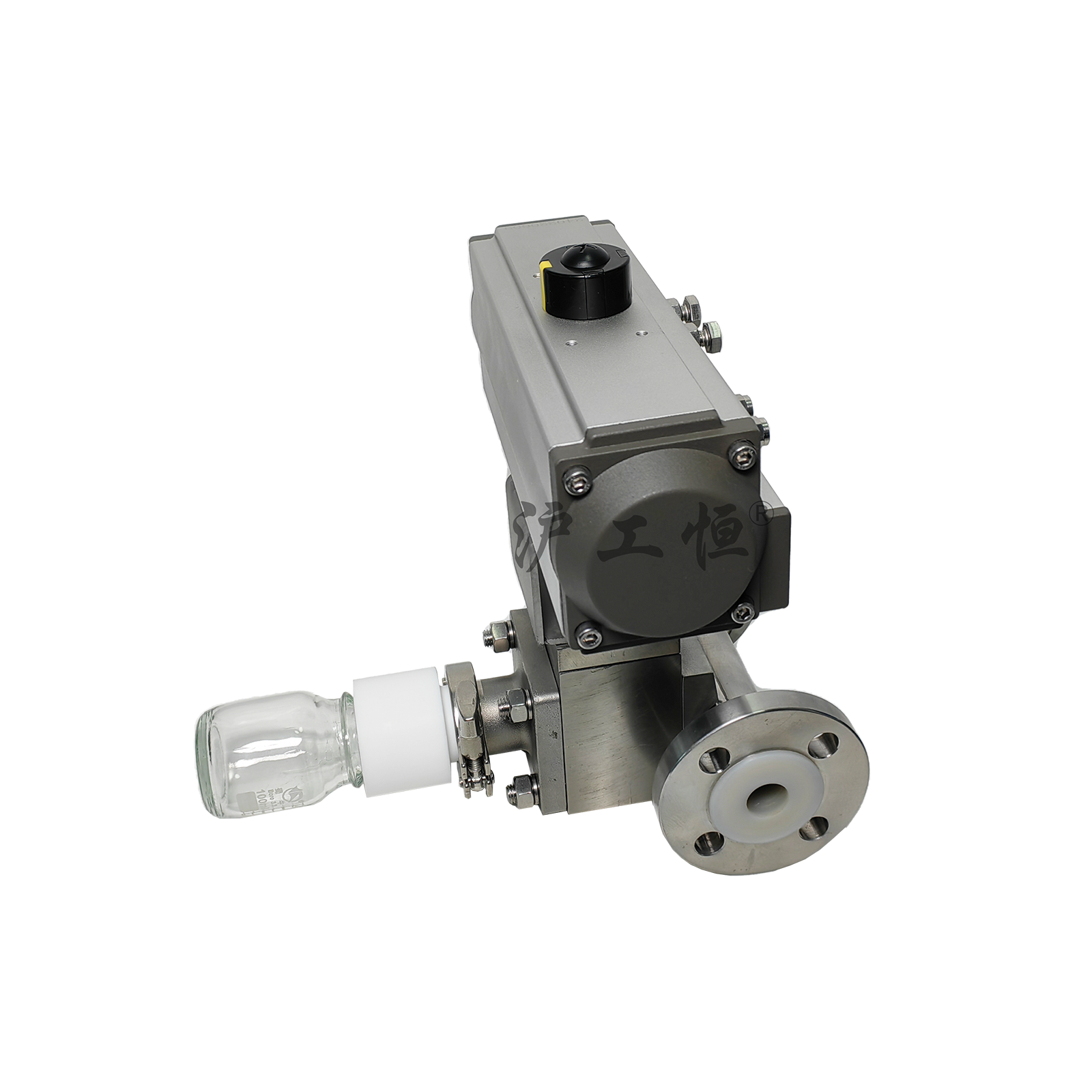

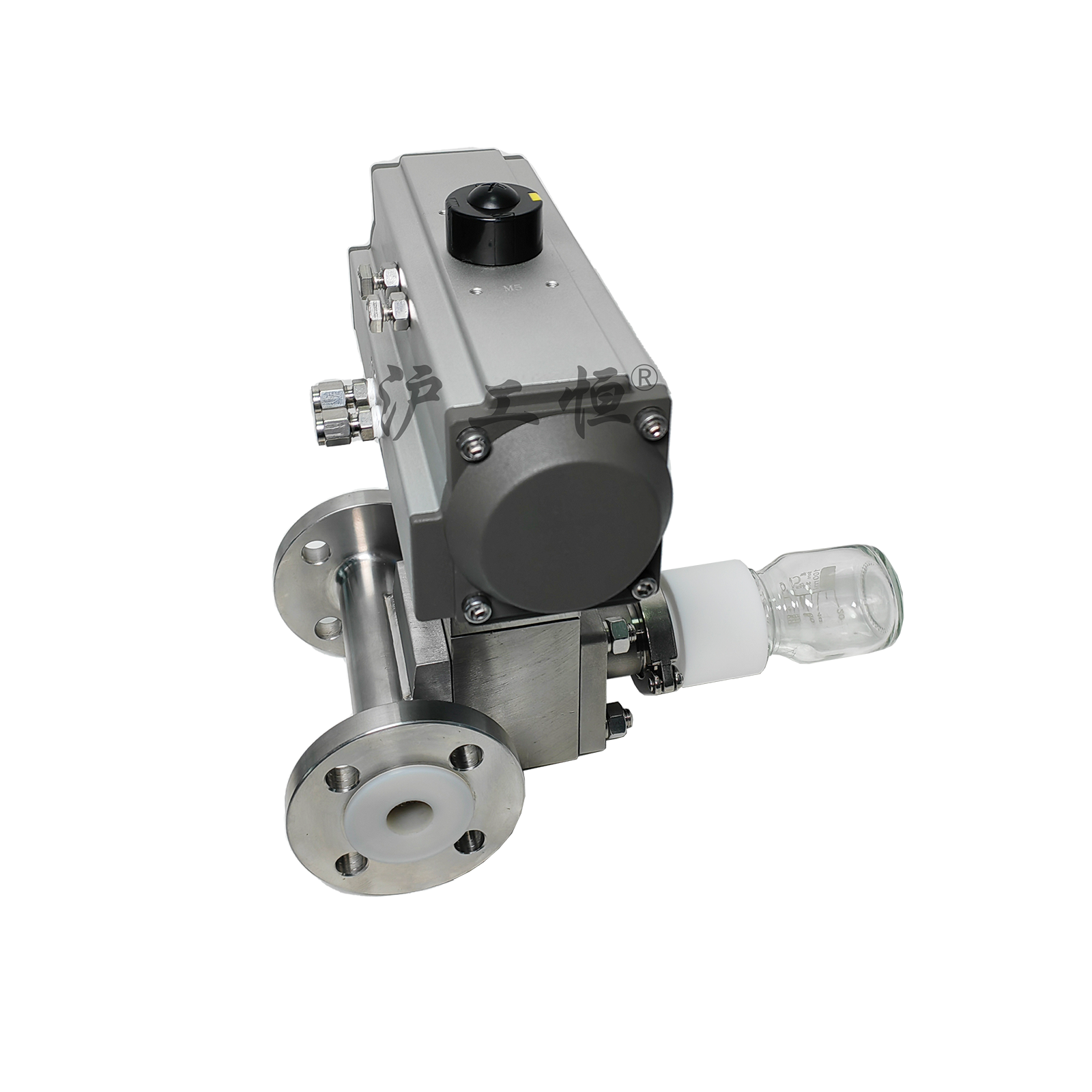

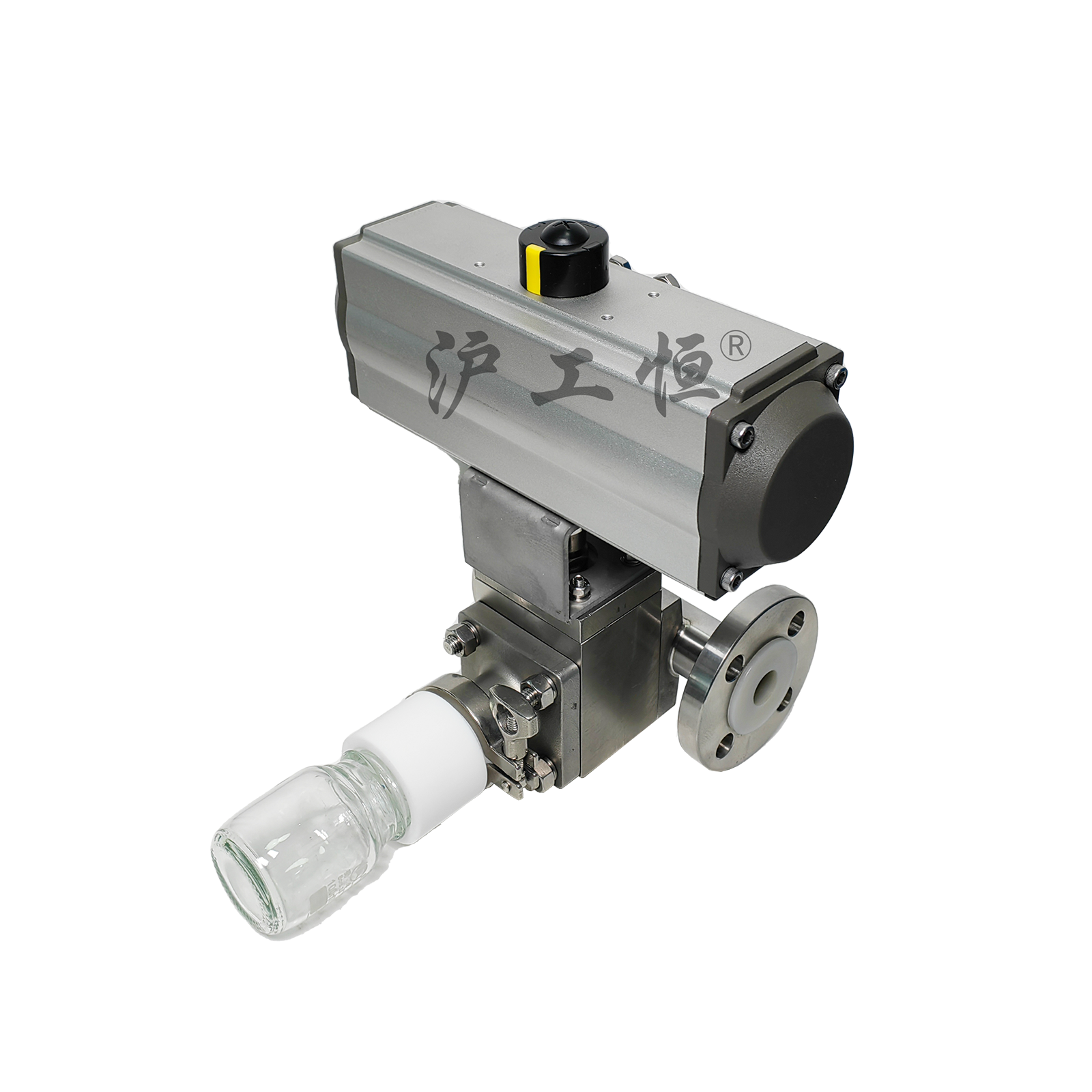

一、产品概述

气动定量密闭取样阀是自动化工艺配套专用采样设备，由气动执行机构、三通取样阀体、密闭采样组件一体化组成。依托气源驱动实现阀门远程启闭，可配合自控系统实现定时、定量自动取样；阀体采用不锈钢材质，阀内四氟密封，全程密闭采集介质，避免有毒、易挥发物料外泄，广泛应用于精细化工、医药、新材料、环保等连续化生产线，满足无人值守、标准化采样需求。

二、结构组成

1. 气动执行器 铝合金气动驱动头，支持单作用 / 双作用可选，接收电磁阀信号远程控制阀门开关，可接入 DCS 控制系统，实现自动化采样。顶部指示标识直观反馈阀门开、关状态，便于现场巡检。
2. 三通取样阀体 锻打一体式三通结构，流道通畅、死角少；阀座配置 PTFE 密封，耐酸碱、有机溶剂腐蚀；一侧法兰对接工艺主管路，侧向支路连通采样单元。
3. 密闭定量采样组件 阀侧快装式密闭取样接口，配套标准采样玻璃瓶；依靠气动通断精准控制进料时长，稳定控制单次取样量，保障每一批样品体量统一；密闭连接结构隔绝空气，防止介质氧化、挥发泄漏。
4. 标准法兰连接端 法兰接口对接工艺管道，安装便捷；整套模块化设计，拆卸简单，方便更换采样瓶、密封垫片，日常维护省时省力。

三、核心优势

1. 气动自动控制，适配自动化产线 依靠气源驱动，可接入车间自控系统，远程启停取样，无需人工现场手动操作，适合连续生产、高危工位、密闭车间使用，降低人员现场操作风险。
2. 定量标准化取样，数据可比性强 通过气动信号精准控制通料时间，稳定控制单次取样体积，避免人工操作带来的取样量偏差，保障不同时段样品具备对比参考价值，满足实验室检测标准化要求。
3. 全程密闭安全采样 物料从管路进入采样瓶全程密闭隔离，杜绝刺激性、有毒介质挥发逸出；防止易氧化物料接触空气变质，兼顾人员安全、环保规范与样品真实性。
4. 耐腐蚀、适用介质广泛 阀体主体 316L 不锈钢，PTFE 四氟密封，适配药液、有机溶剂、悬浮料液、乳化介质等多种化工物料；支持常温、中低压工况。
5. 无残留易吹扫 内腔流线型结构，死角较少；取样完成后可通入氮气、清水吹扫阀腔残余物料，防止物料结晶、批次交叉污染。
6. 结构紧凑，安装灵活 一体化成套出厂，可水平、立式多种方位安装，适配反应釜出口、管道旁路等多种取样点位。

四、适用范围

适用工况

连续化工艺生产线、需要远程自动化采样的管道 / 反应釜；介质具有毒性、挥发性、易氧化特性，需要标准化定量取样场景；人工近距离操作存在安全隐患的生产工位。

适用行业

医药原料药、精细化工、新能源材料、食品化工、农药、水处理等自动化生产项目。

适用介质

各类有机溶剂、合成反应料液、悬浮浆液、乳化液、中性及弱腐蚀性工艺流体。

五、工作操作流程

1. 阀门法兰接入工艺管线，气路对接电磁阀与控制系统，装配采样玻璃瓶；
2. 控制系统输出信号，气动执行器打开取样通路，物料流入采样瓶；
3. 到达设定取样时长，系统切断气源，气动阀门自动关闭，完成单次定量取样；
4. 可选通入吹扫介质冲洗取样通道；
5. 泄压后更换采样瓶，等待下一轮采样指令。

六、可选定制参数

• 阀体材质：304 / 316L 不锈钢；密封材质：PTFE、FFKM
• 法兰标准：国标 HG、美标 ANSI B16.5
• 气动执行器：双作用 / 单作用弹簧复位（故障自动关断）
• 可选附件：电磁阀、限位开关、气源处理三联件、定位器
• 常规规格 DN25、DN40，支持通径非标定制
