一、产品概述

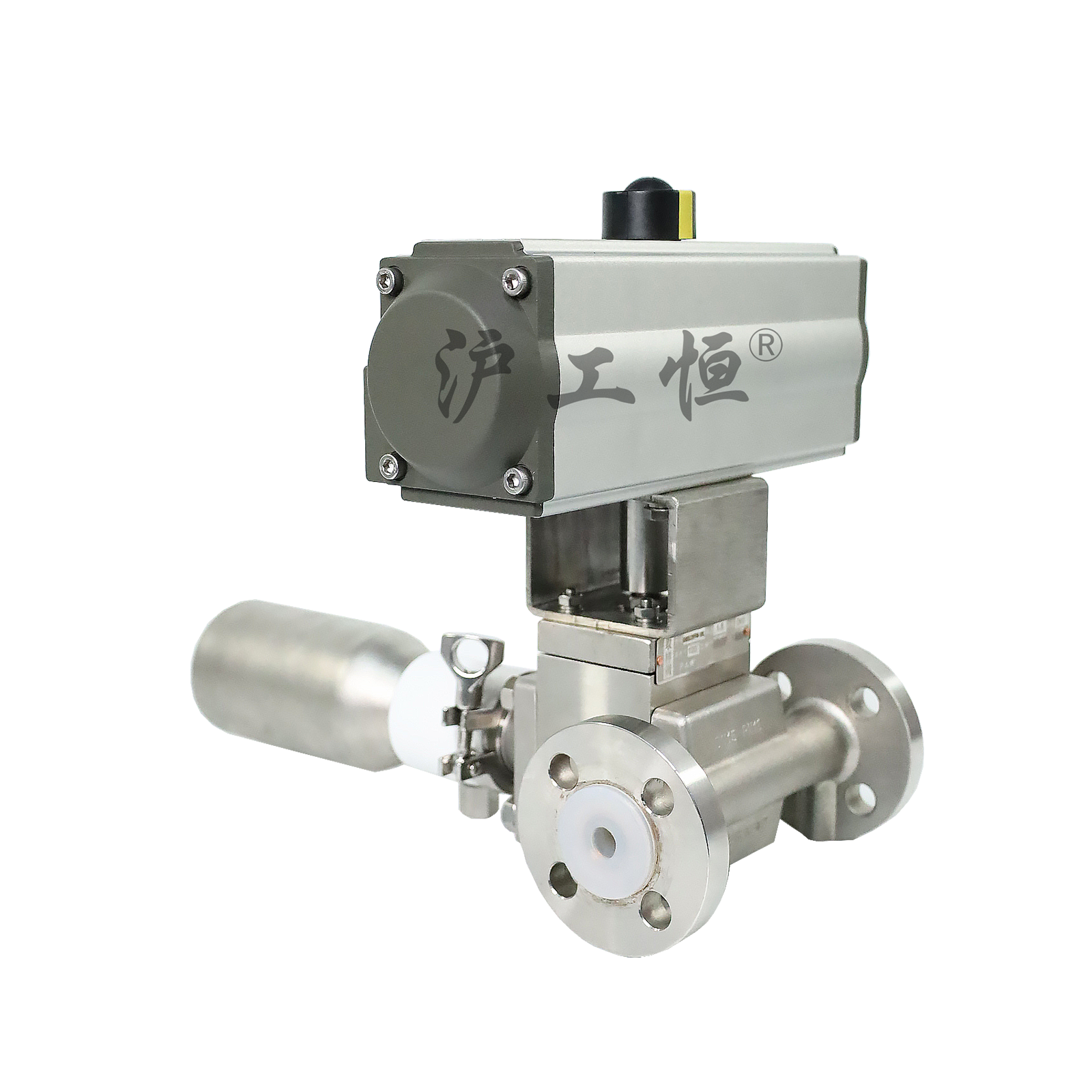

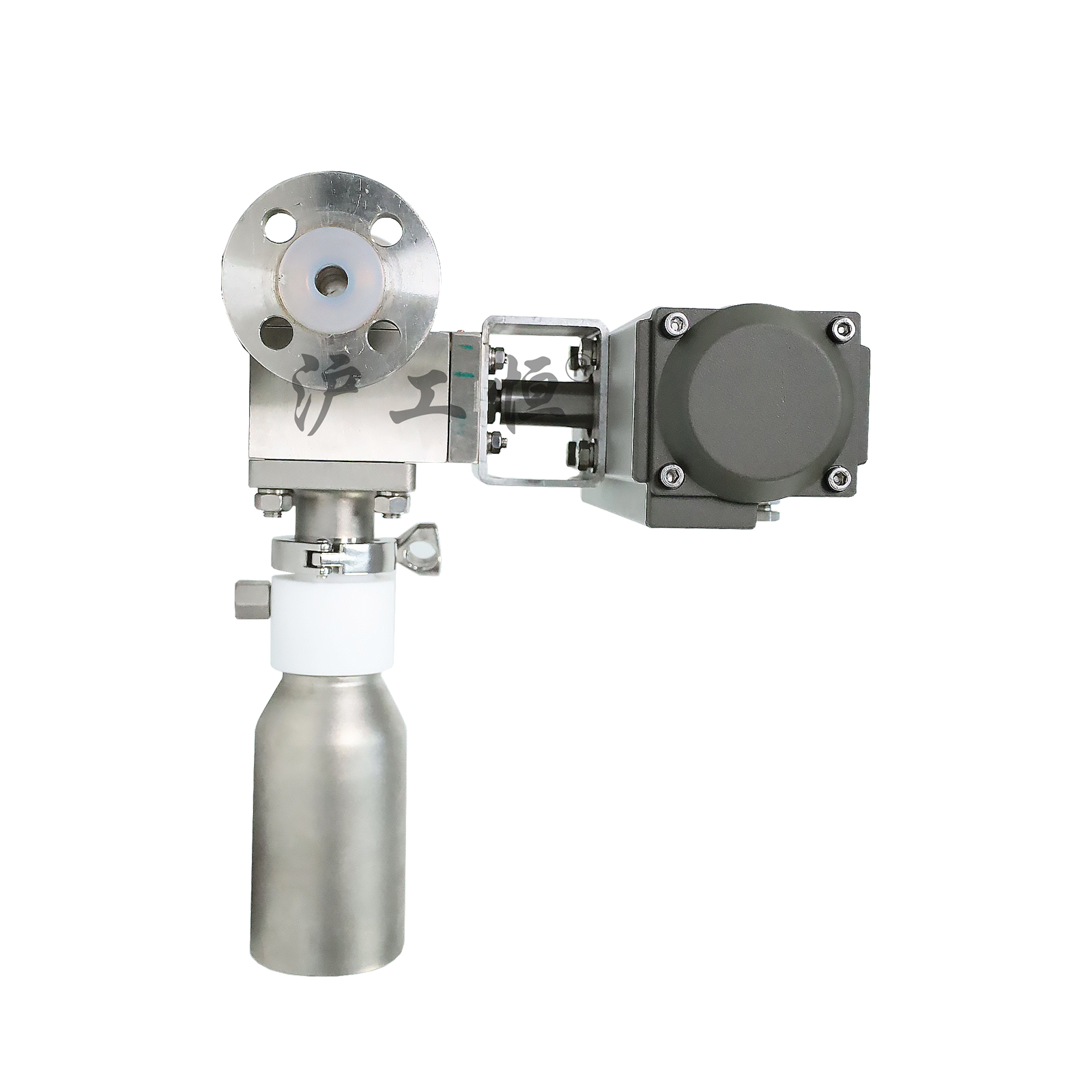

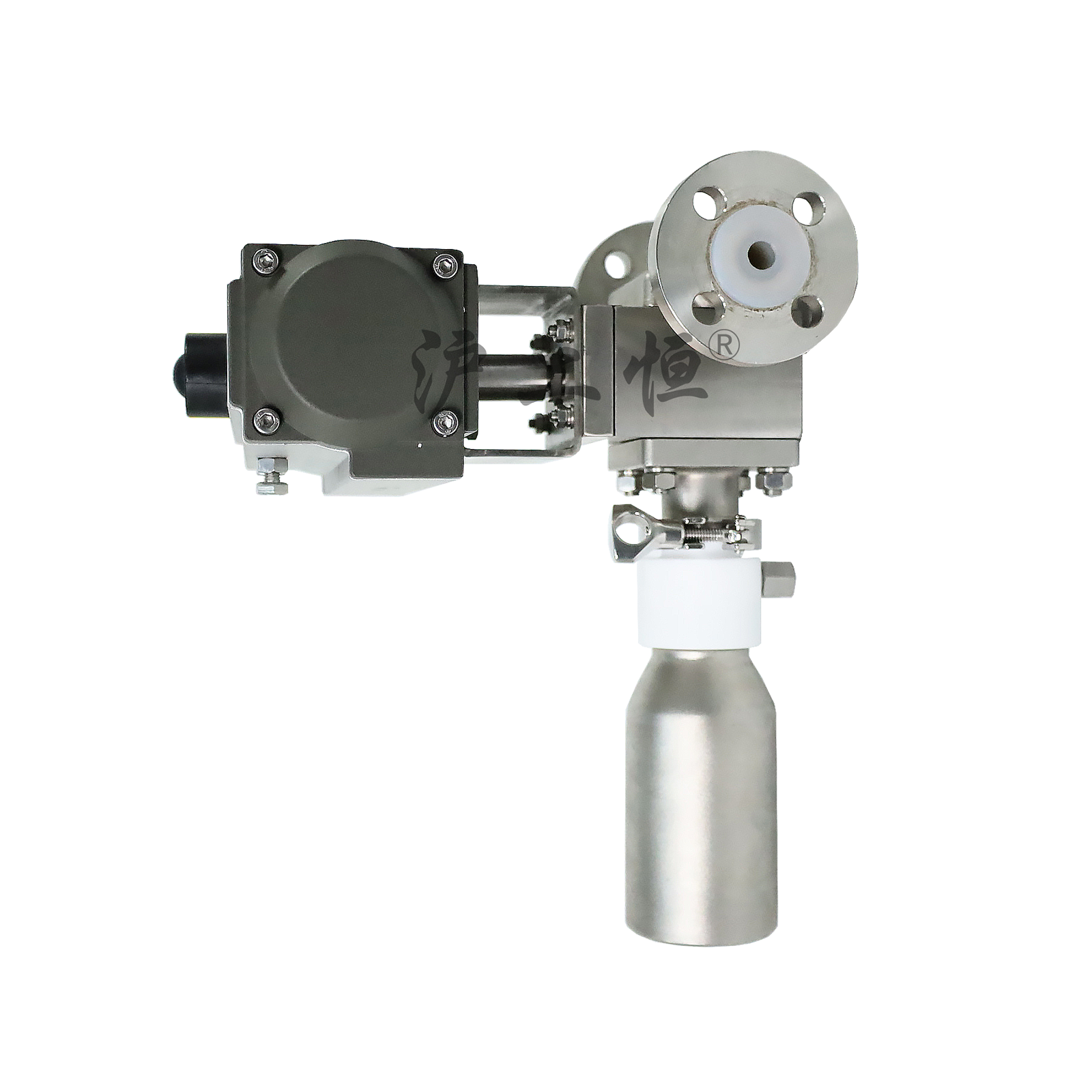

电动定量密闭取样阀是适用于无气源工况的自动化在线采样设备，由电动执行机构、衬氟三通阀体、不锈钢密闭采样瓶集成一体。依靠电机驱动实现阀门开关，可直接接入 DCS、PLC 控制系统，精准实现远程定时、定量自动取样；阀体介质通道内衬 PTFE 四氟，耐强腐蚀介质，全程密闭采集物料，无介质外泄风险。广泛应用于没有压缩空气气源、需要自动化采样的精细化工、新能源、氟化工、医药中间体等生产线。

二、结构组成

1. 电动执行器 一体化电动驱动装置，无需压缩气源供电即可独立工作，支持开关量信号远程控制；自带阀位反馈信号，控制系统实时识别阀门开闭状态，便于自动化程序监控；可选防爆型电动头，满足防爆车间安全规范。
2. 衬氟三通阀体 阀体流道内衬 PTFE 聚四氟乙烯，金属基体不接触腐蚀介质；三通结构通路简洁，死角少，不易积料结晶；法兰端对接工艺主管路，下侧连通密闭采样单元，适配强酸、强碱等腐蚀性流体。
3. 快装密闭采样组件 采用卡箍快开结构，配套不锈钢耐压采样瓶；密封部位采用防腐四氟密封垫，取样全程密闭隔绝空气；拆装采样容器便捷，便于批量更换样品。
4. 标准法兰连接端口 上下法兰标准尺寸，可直接对接反应釜管口、工艺管道；整套设备模块化装配，检修、更换内衬、密封件操作简单。

三、核心优势

1. 无需气源，独立电动驱动 区别于气动取样阀，不需要压缩空气管路，有电即可运行，适合缺少气源改造、偏远点位、小型生产线自动化取样改造项目。
2. 远程定量自动采样 接入自控系统后，通过程序精准控制阀门开启时长，稳定控制单次取样体积，消除人工操作误差，保障不同批次样品一致性，满足实验室标准化检测需求。
3. 衬氟防腐，适配强腐蚀介质 介质过流通道整体内衬 PTFE，可耐受盐酸、氢氟酸、强碱、各类腐蚀性有机溶剂，解决普通不锈钢取样阀不耐腐蚀的痛点。
4. 全程密闭安全取样 物料在密闭通道流入采样瓶，有毒、挥发性腐蚀介质不会向外逸散；同时隔绝空气，避免易氧化物料接触氧气变质，符合安全生产与环保要求。
5. 快装式采样结构，运维便捷 采样瓶采用卡箍快拆结构，无需繁琐工具快速拆装；阀体内腔流线设计，取样结束可接入吹扫介质冲洗腔体，防止物料残留造成样品交叉污染。
6. 可选防爆配置 支持防爆型电动执行机构，满足化工防爆区域使用标准，适配易燃易爆工艺现场。

四、适用范围

适用工况

无压缩空气气源的自动化生产线、反应釜在线采样；介质具备强腐蚀性、毒性、挥发性；需要远程无人值守定量取样；防爆车间采样点位。

适用行业

氟化工、新能源电解液、医药中间体、精细化工、农药化工、电镀酸洗、水处理行业。

适用介质

氢氟酸、盐酸、各类酸碱溶液、腐蚀性盐溶液、有机反应料液、悬浮浆料。

五、工作流程

1. 将阀门法兰对接工艺管线，接通电动执行器电源与控制信号线，安装密闭采样瓶；
2. PLC/DCS 控制系统下发开启指令，电动执行器打开取样通路，介质流入采样瓶；
3. 达到预设取样时长，系统发出关闭信号，电动阀门切断取样通道，完成单次定量取样；
4. 根据工艺需求通入吹扫介质清洗阀腔残留物料；
5. 确认泄压后拆卸采样瓶，等待下一轮自动取样指令。

六、可选定制参数

• 阀体基材：304/316L 不锈钢；内衬材质：PTFE（可选 PFA）
• 法兰标准：国标 HG、美标 ANSI B16.5
• 电动执行器：普通型 / 防爆型；电压 AC220V、DC24V 可选
• 密封材质：PTFE、FFKM 耐腐密封件
• 常规通径 DN25、DN40，支持非标通径定制
