一、产品概述

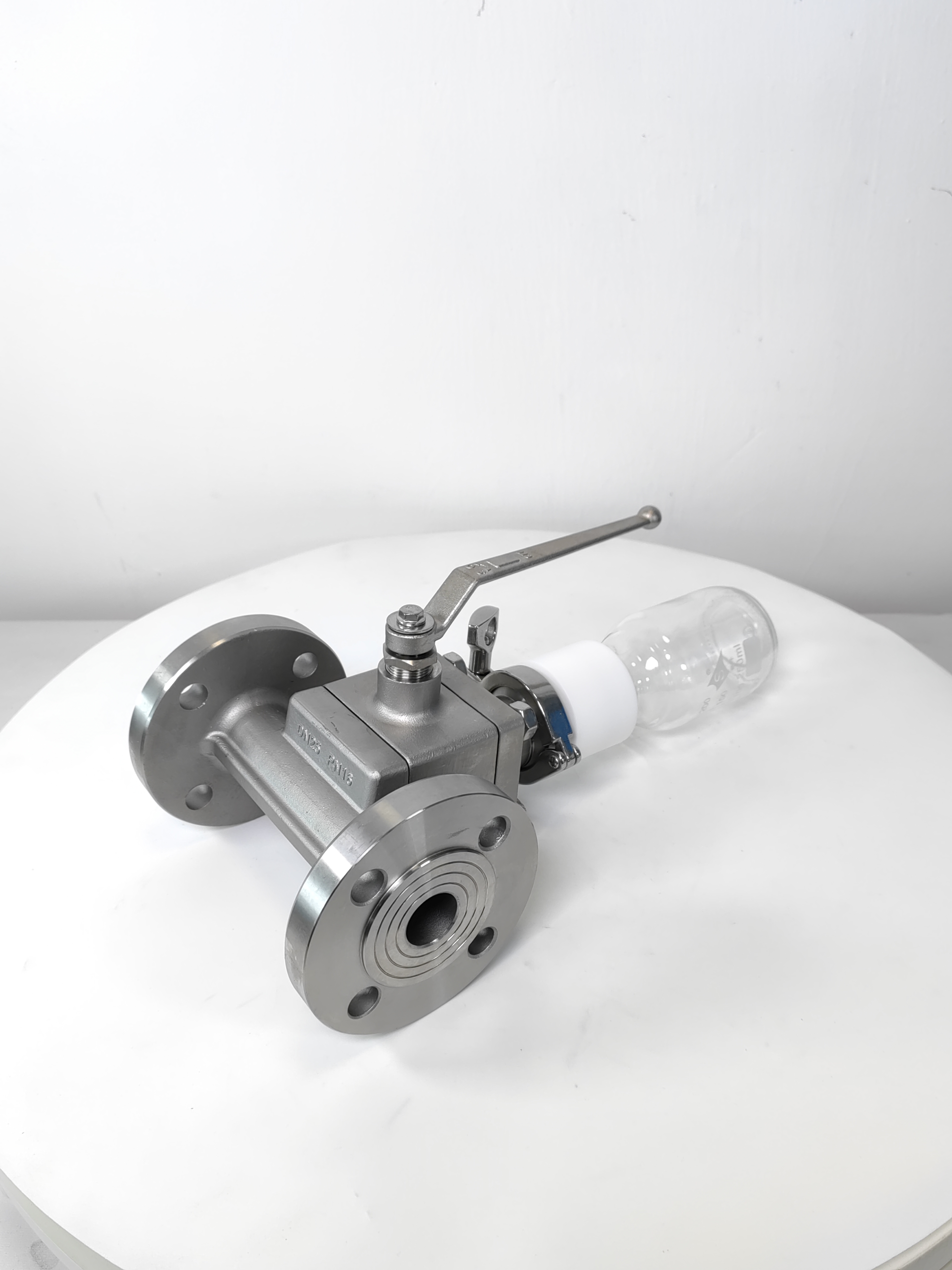

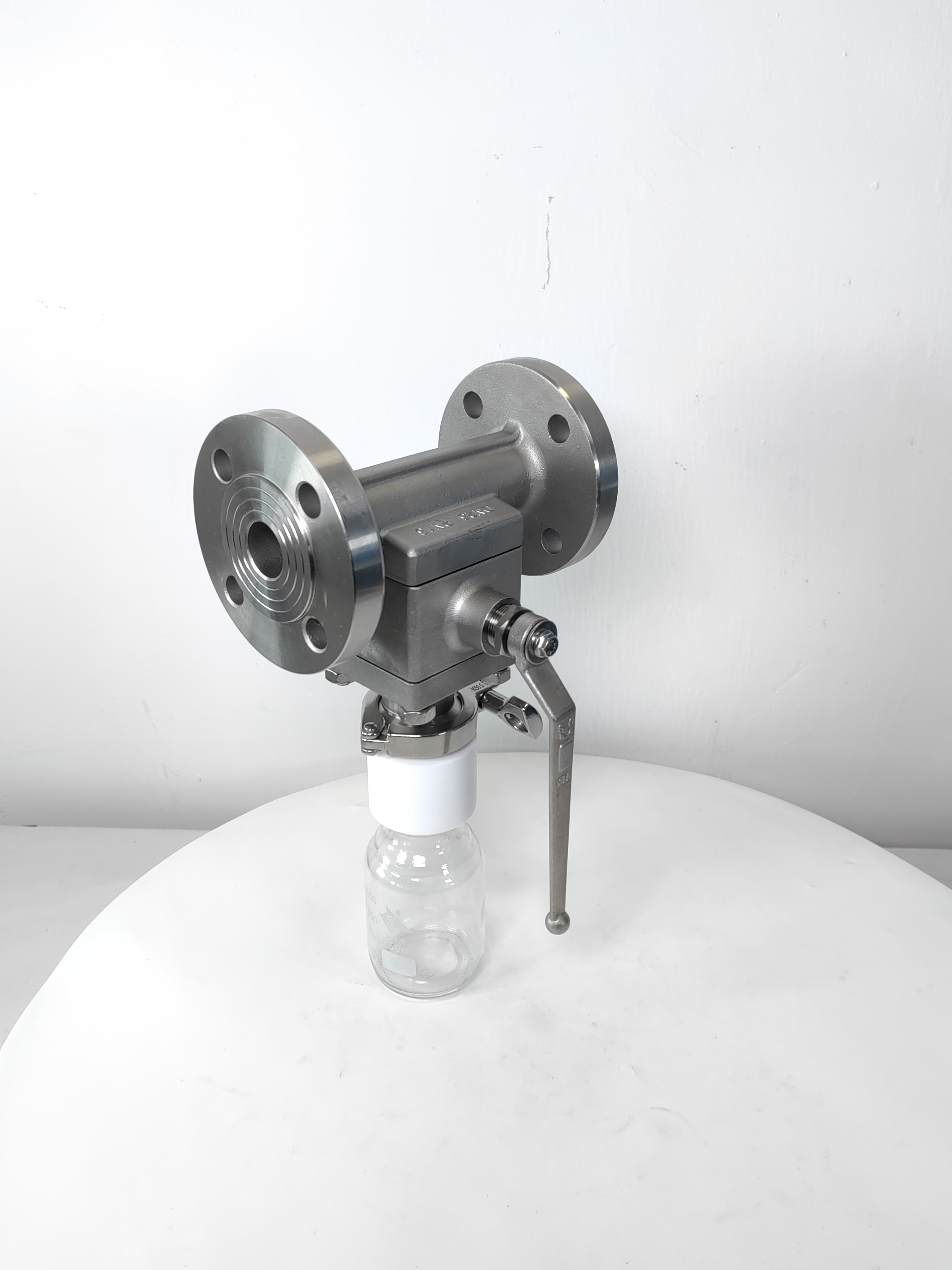

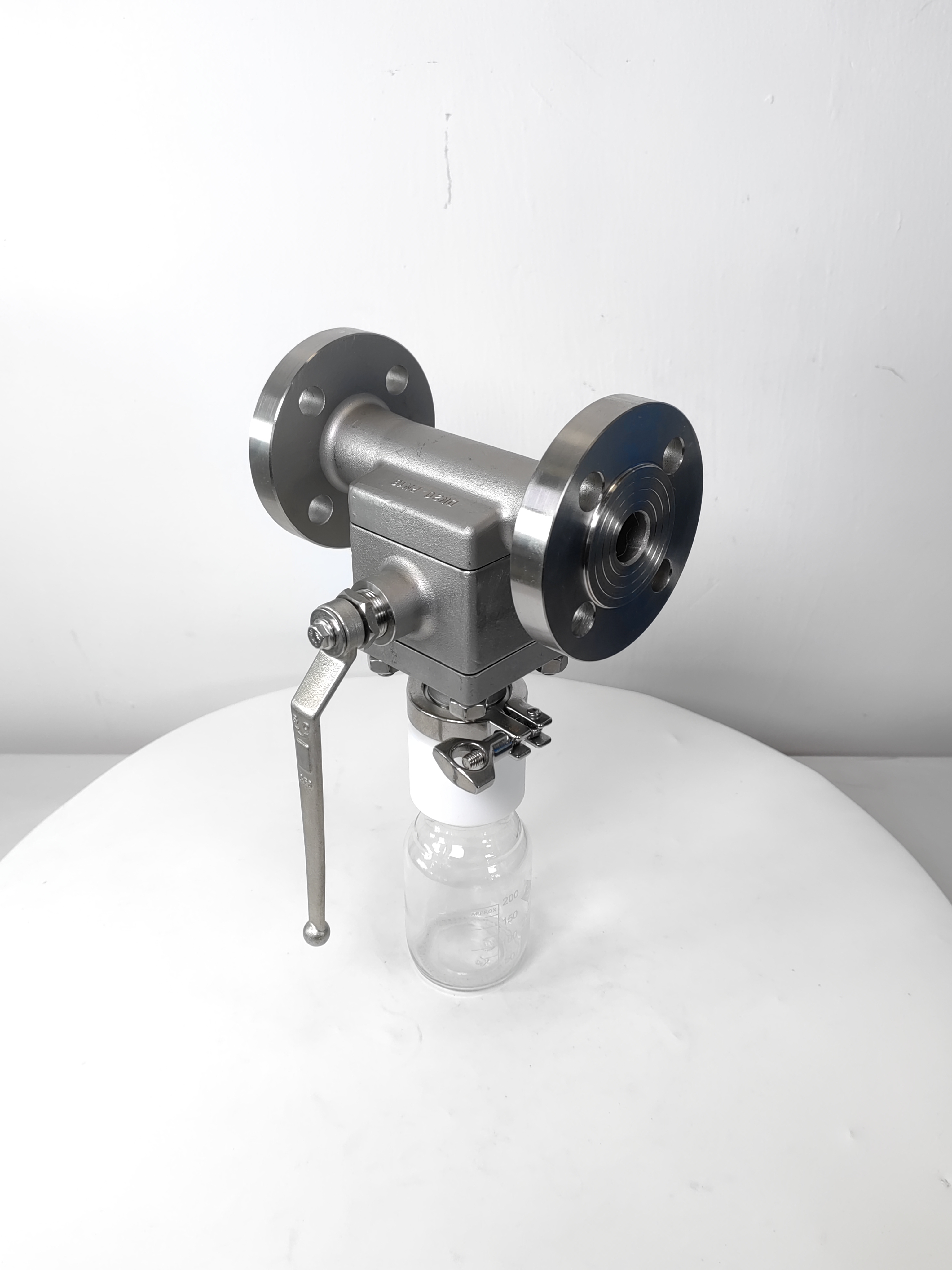

法兰定量真空取样阀是适配负压、真空工艺工况的密闭采样设备，阀体采用直通双法兰一体式结构，搭配手动操作机构、快装取样瓶口，专门针对真空反应釜、负压精馏管道、负压储料系统设计。设备依靠工艺自身负压抽取介质，实现无外漏定量取样，全程密闭隔绝有毒、易挥发、易氧化物料，解决真空生产线常规取样易进气、物料挥发污染、样品氧化失效等行业痛点，广泛用于精细化工、制药、新材料、石化负压生产线质检采样。

二、产品结构特点

1. 双法兰直通阀体 整体锻造 316L 不锈钢阀体，两端标准法兰连接，可直接串联在真空管道、釜体出料支管；直通流道无死角，介质不易残留、结晶堵塞，适配粘稠、含微量结晶物料；法兰密封面加工水线槽，真空工况下密封严实，杜绝外界空气倒灌破坏系统负压。
2. 定量计量阀芯结构 阀体内置独立定量计量腔，单次取样容积固定统一，通过手动手柄切换阀位，依次完成介质吸入、隔断真空管路、样品排入取样瓶三步操作；阀芯金属硬密封，高低负压环境无内漏，计量精度稳定，每次取样量误差极小，满足实验室标准化检测要求。
3. 快装密闭取样接口 阀体下方配备卡箍快装式取样口，搭配 PTFE 密封转接头，可快速拆装标准玻璃取样瓶；密封垫片耐溶剂、耐腐蚀，取样过程全程密封，真空环境下不会出现气体泄漏、物料挥发，有效防止易氧化物料接触空气变质。
4. 手动一体式操作手柄 加长不锈钢防滑操作手柄，阀位切换手感清晰，开关档位定位牢固，操作人员无需接触物料即可远距离完成全部取样操作，适配化工高危介质现场。

三、核心产品优势

1. 适配真空负压工况，不破坏系统负压 依靠设备所在管路自身负压自动吸料，取样全过程隔绝大气，不会出现空气倒灌，无需停机泄压，保障真空生产线连续稳定运行，大幅提升生产效率。
2. 定量取样，检测数据统一可靠 固定容积计量腔体，每次采样量恒定，消除人工取样量偏差，便于批次产品横向对比检测，适配工厂规范化质检管理。
3. 全密闭无挥发，安全环保 整套取样流程完全封闭，有毒、刺激性、易燃易爆、易氧化介质不会挥发扩散，既保护操作人员人身安全，也避免废气废液污染车间环境，符合化工安全生产规范。
4. 防结晶堵塞，清洁维护简单 直通式流畅流道无滞留死角，粘稠、带细微固体颗粒的物料不易堆积；卡箍快装结构可快速拆卸取样口、阀芯组件，冲洗清洁便捷，降低设备堵塞故障概率。
5. 强防腐耐用，工况适配广 主体 316L 不锈钢材质，可定制内衬 PFA/F46，耐受强酸、强碱、各类有机腐蚀溶剂；阀体耐压耐温性能优异，兼顾真空负压与微正压两用场景。

四、适用行业与工况

适用介质：易氧化中间体、挥发性有机溶剂、酸碱腐蚀料液、易燃易爆真空油品、医药无菌料液、锂电池化工浆料。 适用设备：真空反应釜、负压精馏塔、真空输送管道、减压蒸馏装置、负压储料罐。 应用行业：医药原料药、精细化工、石油炼化、新能源材料、农药化工、香精香料。

五、可选技术参数

1. 阀体材质：304 不锈钢、316L 不锈钢、316L 衬氟 PFA
2. 连接形式：板式平焊法兰（可定制突面、凹凸面法兰）
3. 定量容积规格：5ml/10ml/20ml/50ml/100ml（按需定制）
4. 工作压力：-0.1MPa 真空～2.5MPa 微正压
5. 适用温度：-20℃~200℃，衬氟款最高 150℃
6. 取样接口：卫生级卡箍快装接口
7. 选配配置：夹套保温、气动执行器、氮气吹扫接口

六、标准操作流程

1. 将阀门法兰对接真空管路，拧紧法兰螺栓保证整体密封，卡箍处安装取样瓶并锁紧密封；
2. 扳动操作手柄至进料档位，利用管路负压将介质吸入定量计量腔；
3. 回拨手柄至隔断档位，切断阀体与真空主管道通路，隔绝负压系统；
4. 再次切换手柄至排料档位，计量腔内样品完全排入下方取样瓶；
5. 取样完成后复位阀位，松开卡箍取下密封取样瓶，整套操作无空气混入、无物料外泄。
