产品概述

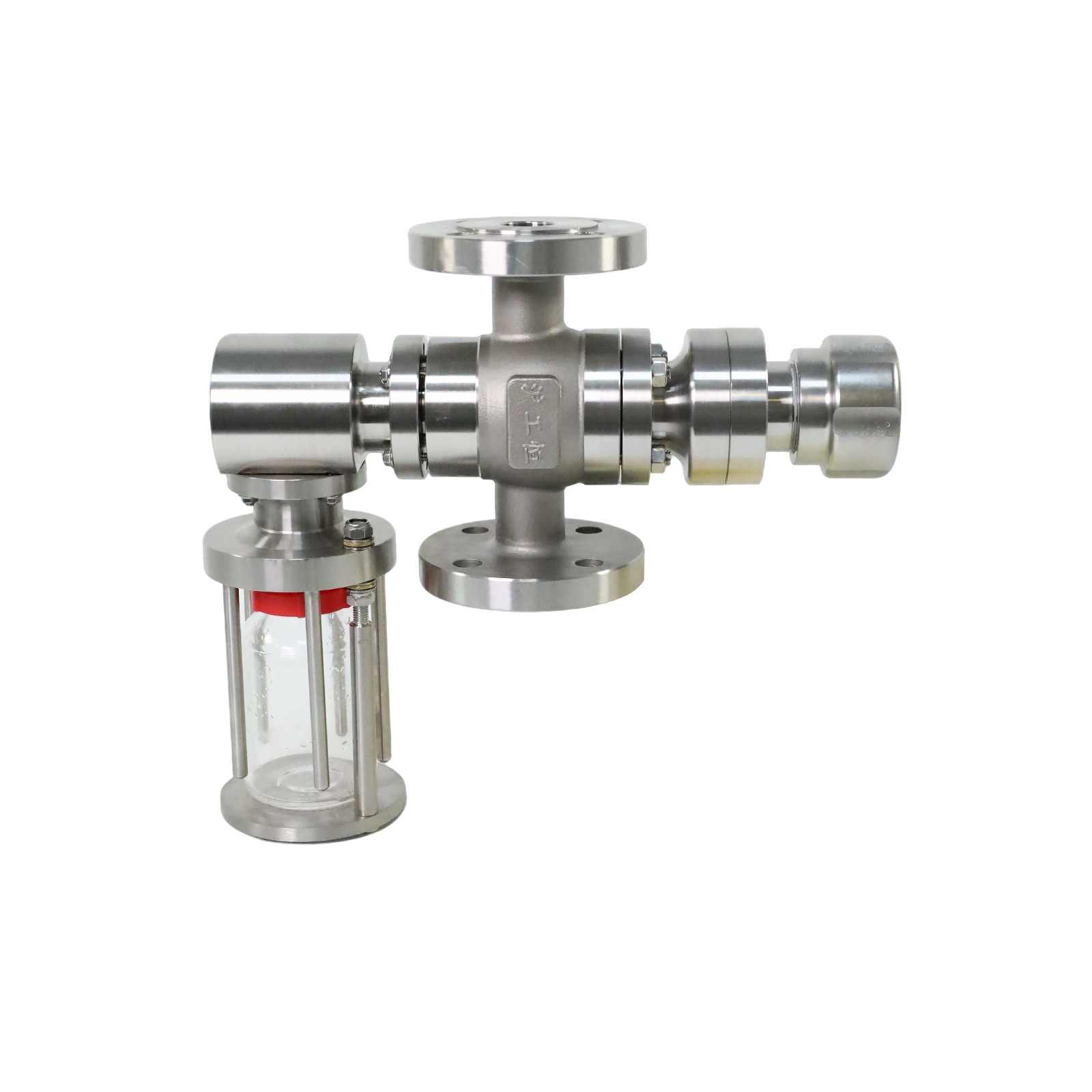

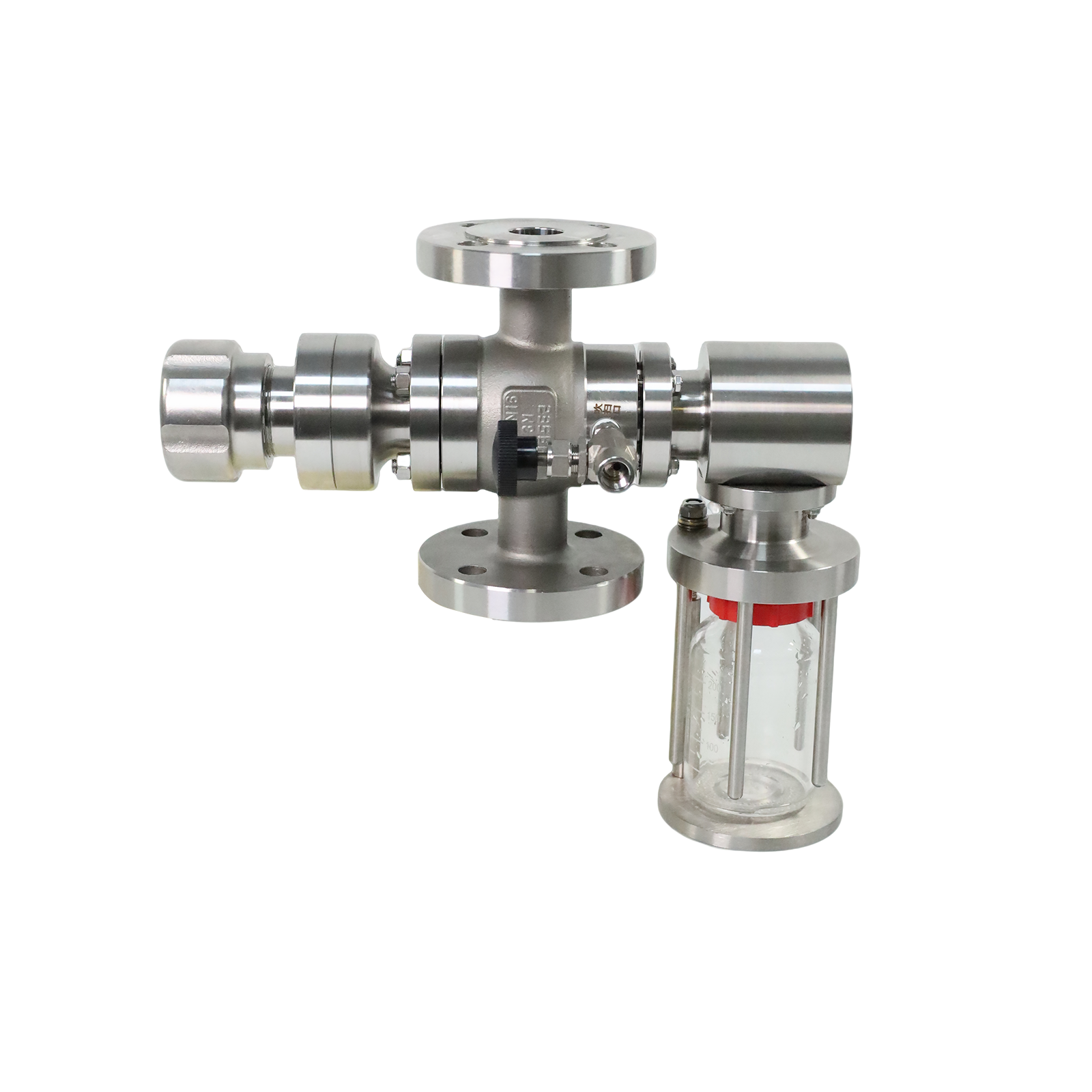

竖直安装针式取样阀为法兰式针型密闭取样阀门，适配立式管路、釜体竖直安装场景，采用针式阀芯结构，外置透明保护罩取样瓶组件，可实现工艺管线、反应釜内介质的密闭采样。阀门采用多通路法兰阀体，可竖直向上或向下安装，依靠针阀阀芯精密控制取样流量，取样瓶外部配置金属防护框架，兼顾可视化观察与安全防护，适用于化工、制药等工业现场的物料取样检测，满足高压、密闭、安全取样需求。

结构特点

1. 针式阀芯结构：采用精密针型阀芯，阀芯行程小，可精准微调取样流量，实现微量取样，开关动作平稳，密封副配合精度高，带压工况下密封可靠。
2. 多通法兰阀体：阀体为法兰多通路结构，支持竖直方向安装，可直接对接反应釜底部或者立式工艺管道；主介质通路与取样支路相互独立，互不干扰。
3. 带防护框架取样组件：取样位置配备金属防护笼，内部放置透明取样瓶，既可以直观观察样品状态，又可以防护玻璃瓶，防止高压冲击造成瓶体碎裂，提升现场操作安全。
4. 模块化可拆卸结构：取样组件、阀芯组件均可独立拆解，拆装方便，便于清洗、更换密封件与取样瓶，降低维护难度。
5. 全不锈钢锻造本体：阀体整体不锈钢锻造，流道内壁光滑，死角少，可做卫生级抛光，减少物料残留。

核心优势

1. 适配竖直安装工况：阀体结构专门适配立式管路、釜底竖直安装，无需管路转接头，直接法兰竖直装配，适配现场空间受限的安装点位。
2. 微量精准取样：针式阀芯能够精细调节介质流出量，支持小流量微量取样，避免取样量过大造成物料浪费，也可防止高压介质喷溅。
3. 双重安全防护：取样瓶外部金属保护框架，防止玻璃瓶爆裂伤人，实现密闭取样，有毒、易挥发介质不会外泄挥发，保护操作人员安全。
4. 取样可视化：保护罩内透明取样瓶，可直接观察样品颜色、液位，无需拆卸就可以判断取样情况。
5. 拆装维护便捷：模块化设计，取样瓶、密封件、阀芯均可单独拆卸更换，流道易清洗，减少批次物料交叉污染风险。

可选技术参数

• 公称通径：DN15‑DN50
• 公称压力：PN16、PN25、PN40
• 阀体材质：304、316L 不锈钢，支持衬四氟防腐定制
• 连接方式：法兰连接，可遵循 HG/T 国标法兰标准
• 操作方式：手动针阀调节
• 取样组件：带金属防护框架，适配标准取样玻璃瓶
• 适用温度：‑20℃～300℃，根据密封材质选配
• 密封材质：PTFE、PFA、石墨填料可选
• 表面处理：普通锻造、卫生级镜面抛光可选

适用介质与工况

适用介质

适用于各类化工溶剂、制药药液、油品等液体介质；适配中低粘度流体；衬氟版本可用于强酸强碱腐蚀性介质。

适用工况

主要用于反应釜釜底、立式工艺管道，需要竖直安装的取样点位；应用于精细化工、制药、染料等行业，需要微量取样的检测场景；适合介质有压力、易挥发、存在一定危险性，需要玻璃瓶防护的现场；抛光版本可满足 GMP 洁净工艺取样。 不适用于含有大量硬质大颗粒介质，颗粒易划伤针阀密封面；不适合极易凝固结垢物料，避免阀芯缝隙卡滞失效。
