产品概述

带不锈钢安全箱针式密闭取样阀，是在针式密闭取样阀基础上配置封闭式不锈钢安全防护箱的成套取样装置。阀门本体为三通法兰针式取样阀，搭配带观察视窗的不锈钢防护箱体，取样瓶完全收纳于箱体内，实现带压条件下全封闭安全取样。可隔绝介质喷溅、玻璃瓶碎裂带来的安全风险，箱体具备接地防静电功能，适用于易燃易爆、高危险性介质的在线取样，广泛应用于石化、精细化工、制药等高危工艺现场。

结构特点

1. 针式取样阀本体：三通法兰式针阀结构，顶部手轮调节阀芯开度，精准控制取样流量，可实现微量取样；阀体带有泄压接口，取样前后可进行泄压操作，保障带压工况操作安全。

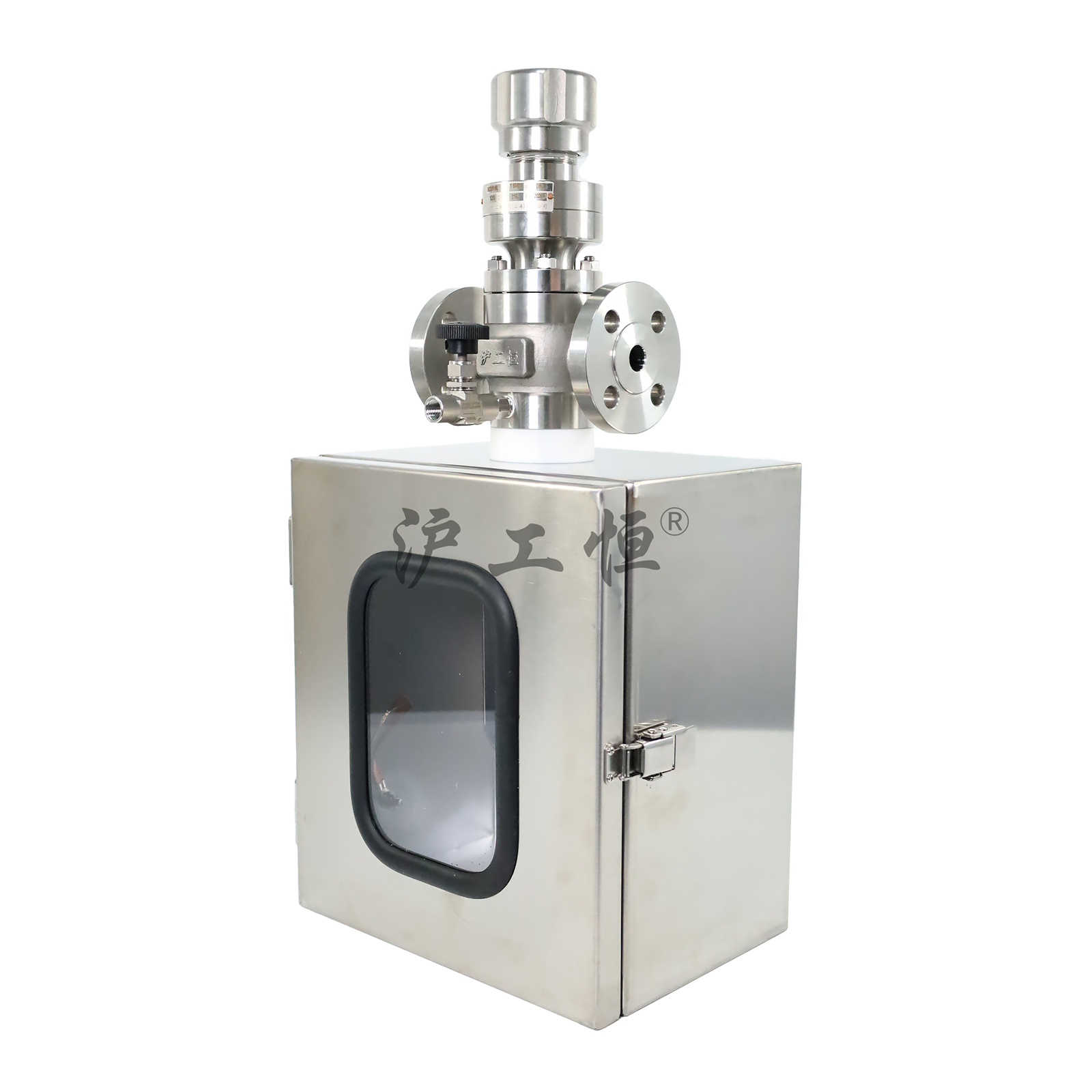

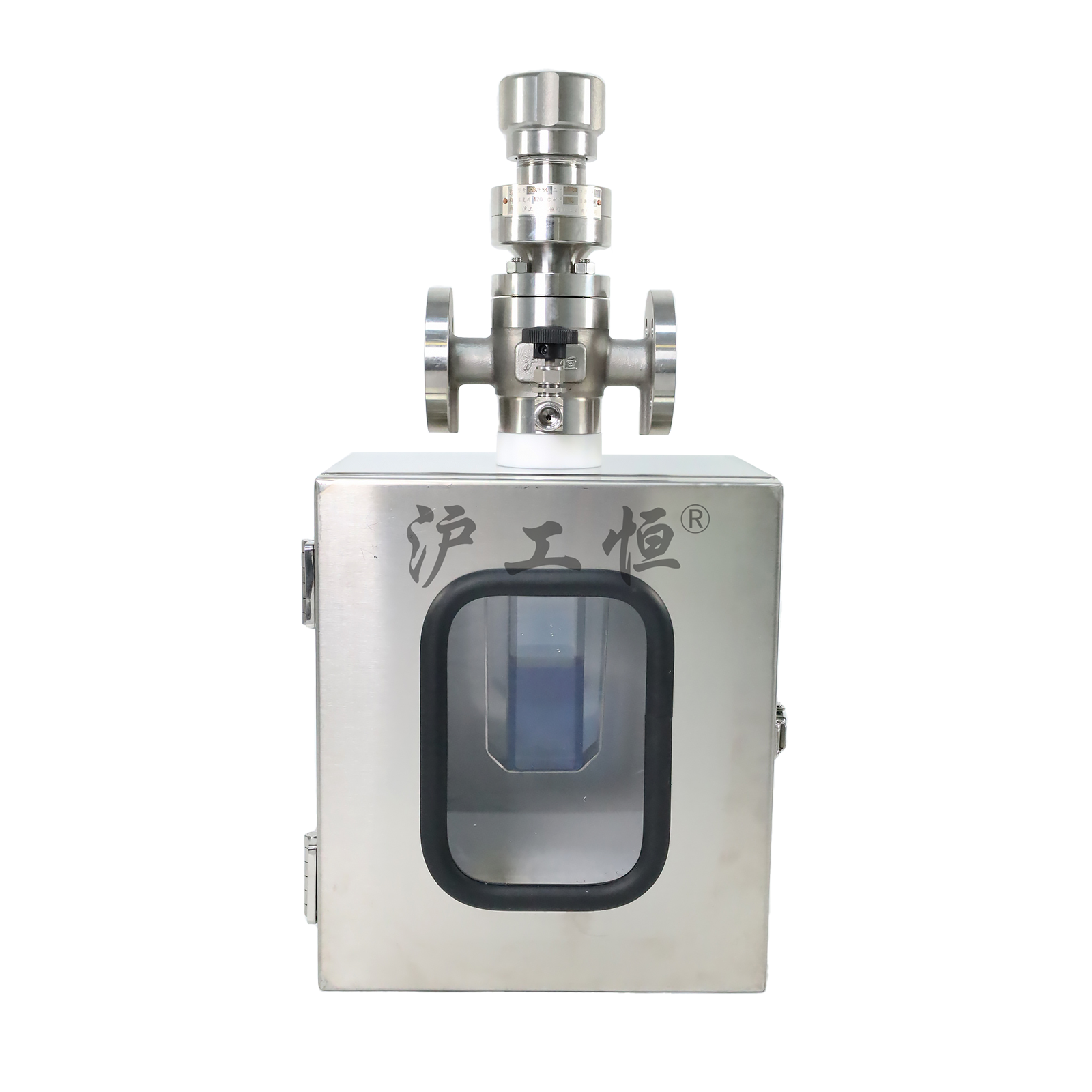

2. 不锈钢安全防护箱体：整体不锈钢箱体，箱门配置透明观察视窗，无需开门即可观察瓶内样品液位与状态；箱门配备锁扣，可上锁管理，防止非授权人员误操作。
3. 防静电接地结构：箱体设置接地铜带接地端子，可连接工厂接地系统，消除静电积聚，适配易燃易爆介质工况。

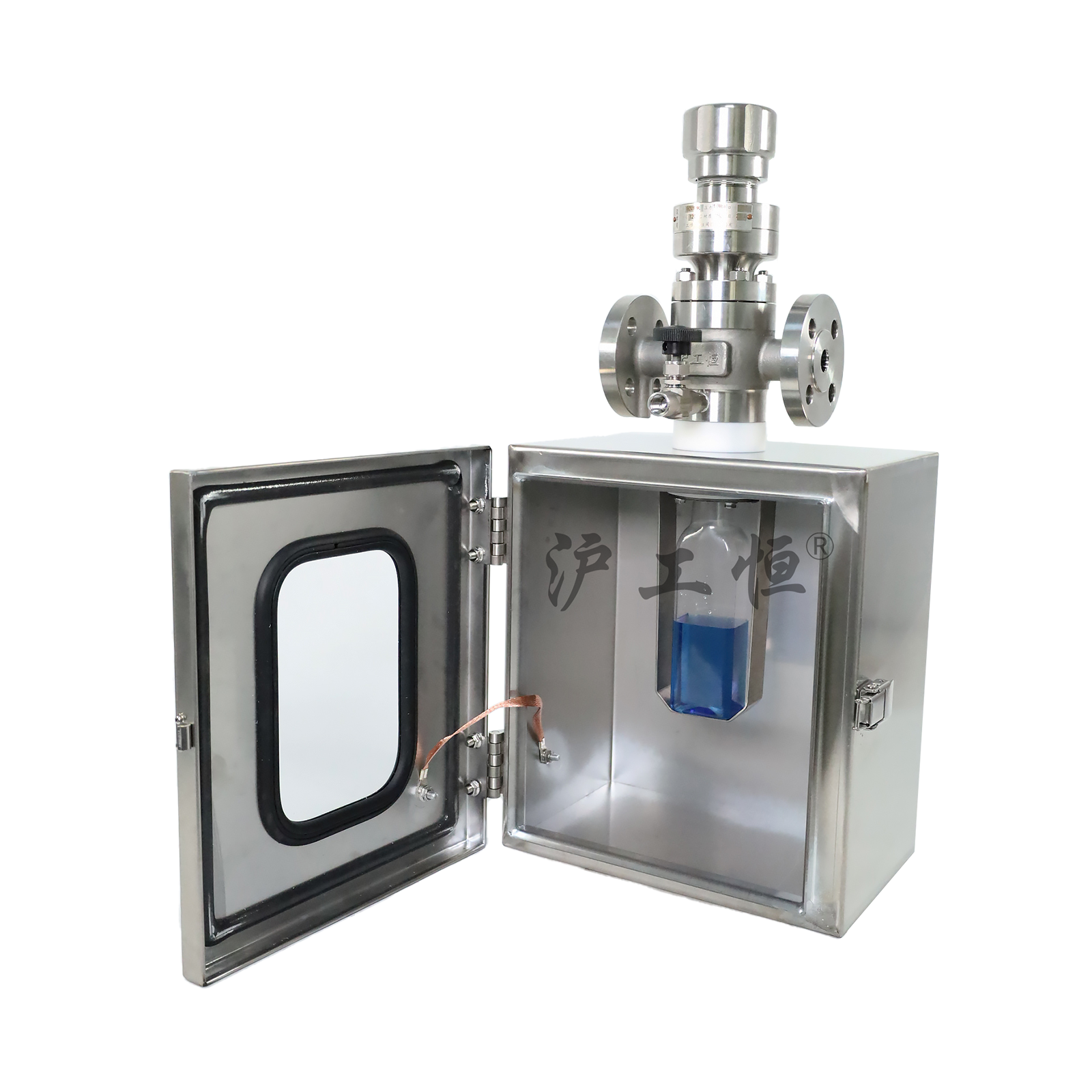

4. 内置取样瓶安装位：箱体内部预留取样瓶固定位置，取样瓶整体置于防护箱内部，一旦玻璃瓶发生爆裂，碎片、介质被箱体约束，不会向外扩散。
5. 法兰连接阀体：两端法兰对接工艺主管路，取样支路向下接入箱内，主管路物料正常流通，取样作业不干扰主生产流程；整套装置模块化，阀门、箱体均可独立拆装维护。

核心优势

1. 多重安全防护：取样瓶封闭置于不锈钢箱内，防止介质喷溅、玻璃瓶破碎伤人，把危险约束在箱体内部，大幅提升高危介质取样的操作安全等级。
2. 防静电防爆适配：箱体接地导通，消除静电积累，满足易燃易爆介质取样的防静电要求，适配防爆工艺现场。
3. 可视化取样监控：箱门透明视窗，不用开启箱门，就可以直观查看取样进度、样品颜色液位，减少开门接触危险介质的机会。
4. 密闭取样保护样品：取样全程密闭，有毒、易挥发介质不会外泄，同时避免样品接触空气氧化污染，保证化验样品的真实性。
5. 安全锁止管理：箱门锁扣设计，可上锁，避免无关人员误操作，满足工厂安全管理规范；法兰阀体拆装便捷，密封件、取样瓶更换维护简单。

可选技术参数

• 公称通径：DN15‑DN50
• 公称压力：PN16、PN25、PN40
• 阀体材质：304、316L 不锈钢，支持衬四氟防腐定制
• 连接方式：国标 HG/T 法兰连接
• 操作方式：手动手轮调节针式阀芯，带泄压口
• 安全箱体：304 不锈钢箱体，带观察视窗、箱门锁扣、防静电接地组件
• 适配取样瓶：标准规格取样玻璃瓶
• 适用温度：‑20℃～300℃，根据密封材质选配
• 密封材质：PTFE、PFA、石墨填料可选
• 表面处理：阀体可做卫生级抛光，箱体拉丝处理

适用介质与工况

适用介质

适用于各类化工溶剂、石化油品、制药药液等液态介质；衬氟版本可用于强酸强碱强腐蚀性介质；可适配易燃易爆、有毒、易挥发的危险液体介质。

适用工况

用于石化、精细化工、医药、染料行业工艺管道在线取样；重点用于介质易燃易爆、有毒、强刺激性，对操作安全等级要求高的取样点位；需要防静电、防止玻璃瓶碎裂伤人的高危现场；可满足工厂安全规范，需要上锁管控取样点的工况；抛光阀体可用于有洁净要求的工艺。 不适用于含有大量硬质大颗粒介质，颗粒易划伤针阀密封面；不适合高粘稠极易结垢物料，会造成阀芯卡滞失效。
