一、产品概述

二、整机结构与工作原理

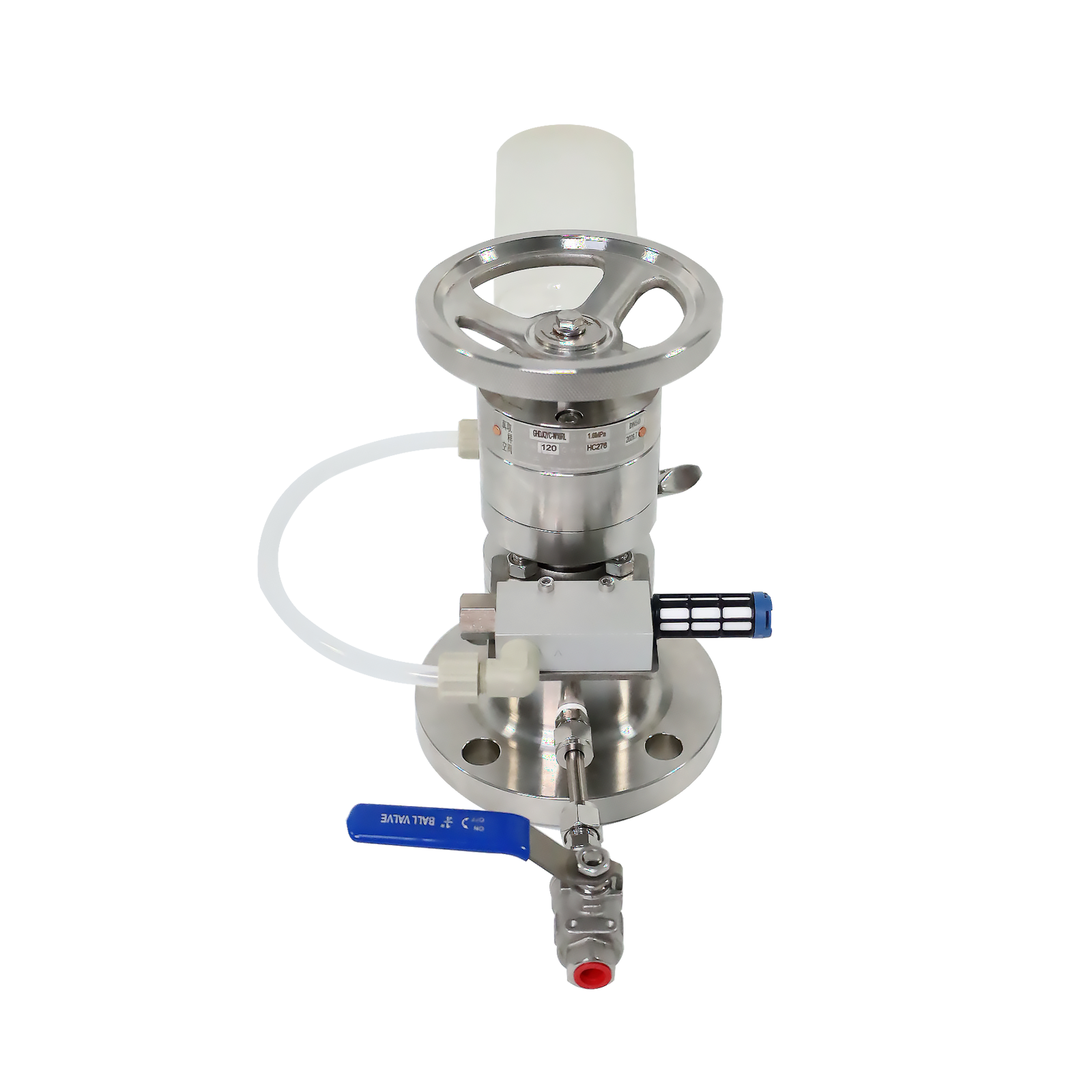

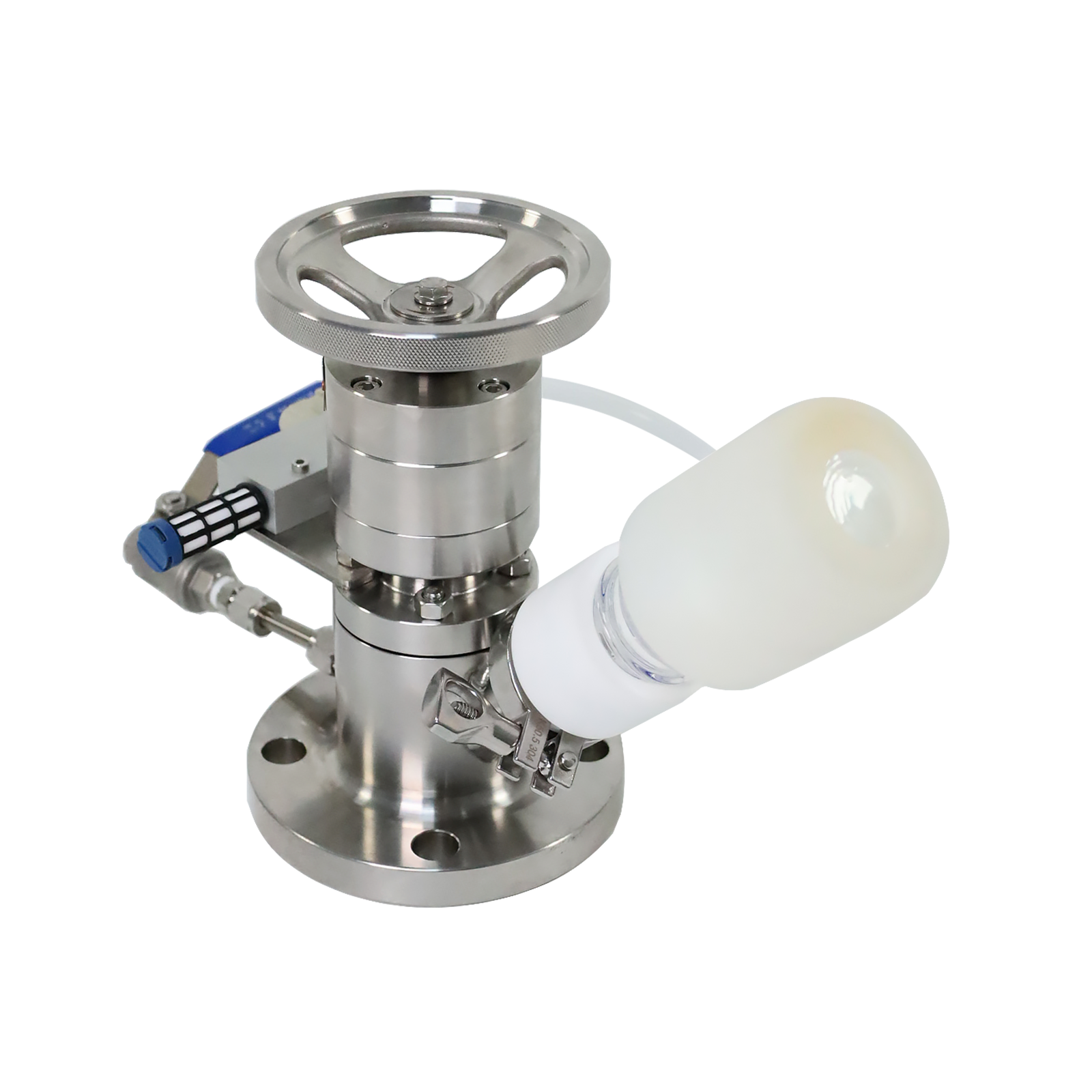

1. 全套核心组件

1. 哈氏合金阀体主体
   与介质接触腔体、阀芯、密封基座均采用哈氏合金锻造一体成型，抗氯离子、氢氟酸、盐酸、强氧化性酸碱腐蚀，弥补 304/316 不锈钢在含氯腐蚀工况下易点蚀、穿孔的缺陷；阀体采用三通一体式结构，双法兰对接真空反应釜 / 负压管道，内腔镜面抛光无积液死角，不易结晶挂料。
2. 气动驱动执行机构
   侧置微型气动头，蓝色调节旋钮控制气源启闭，远程电控即可驱动阀芯开合，无需人工手动操作；适配自动化真空生产线，开关动作平稳，负压工况下密封贴合紧密，杜绝外界空气倒灌进入真空系统。
3. 顶部真空吹扫旁路球阀
   上方配套不锈钢吹扫球阀，可通入氮气、洁净惰性气体，取样前后对取样支路进行吹扫置换；既能排空管路残留腐蚀性介质，又能隔绝空气进入真空釜内，防止样品氧化、釜内物料变质，适配无氧、真空密闭合成工艺。
4. 底部无菌密闭取样口
   下方卫生快装卡箍接口，搭配 PTFE 防腐隔离衬套，可直接对接标准无菌取样瓶；全程密闭承接样品，真空环境下无介质飞溅、无腐蚀烟气外泄，取样完成可快速拆卸密封送检。

2. 真空取样完整流程

1. 待机真空状态：气动阀芯完全闭合，阀体隔绝真空釜与外界，釜内维持负压真空环境，无空气渗入、无介质渗漏；
2. 惰性气体预吹扫：打开顶部吹扫球阀，通入氮气置换取样支路空气，消除管路内氧气、残留腐蚀性杂质；
3. 真空取样采集：气动阀接收信号开启阀芯，依靠釜内负压将介质吸入取样支路，流入下方取样瓶，全程无空气混入样品；
4. 管路吹扫复位：取样完成，先关闭取样通路，再次开启吹扫球阀冲洗阀体内残留介质，避免腐蚀物料长期滞留侵蚀阀体，吹扫完毕后关闭吹扫阀，恢复设备真空待机状态。

三、产品核心优势

1. 哈氏合金耐强腐蚀，适配含氯高危工况

2. 真空专用密封结构，杜绝空气倒灌

3. 惰性气体吹扫设计，无氧密闭取样

4. 气动自动化控制，适配真空自控产线

5. 全程密闭取样，安全环保

6. 卫生无死角，可灭菌易清洗

四、适用行业场景

1. 精细氯化化工：盐酸、氯化盐、氯气参与合成反应釜真空取样；
2. 医药原料药：含氯中间体、无氧敏感药液负压密闭采样；
3. 锂电新能源：含氟、含氯腐蚀电解液真空反应釜取样；
4. 湿法冶金：酸洗、氯化浸出腐蚀浆料负压管路检测；
5. 农药合成：强酸碱、含卤素有机溶剂真空密闭采集；
6. 特种新材料：对氧气、水汽敏感高纯物料真空取样。

五、常规技术参数

1. 过流材质：介质接触部位哈氏合金（阀体、阀芯、阀座），外壳 304 不锈钢
2. 驱动方式：微型气动执行器，可远程电磁阀电控
3. 配套功能：氮气吹扫旁路球阀、真空防倒灌密封
4. 单次取样接口：卫生快装卡箍，适配标准无菌取样瓶
5. 适用工况：负压真空环境，最高耐受真空度 - 0.1MPa
6. 工作压力：真空～PN16，高压负压双适配
7. 工作温度：-20℃~180℃，支持高温蒸汽灭菌
8. 防腐能力：耐盐酸、氢氟酸、氯离子、湿氯气、强氧化性酸碱
9. 气源需求：0.4~0.6MPa 标准洁净压缩空气 / 氮气
10. 连接方式：上下标准法兰对接真空设备，取样口卡箍快装

六、产品应用价值总结
