一、产品概述

二、整机结构与工作原理

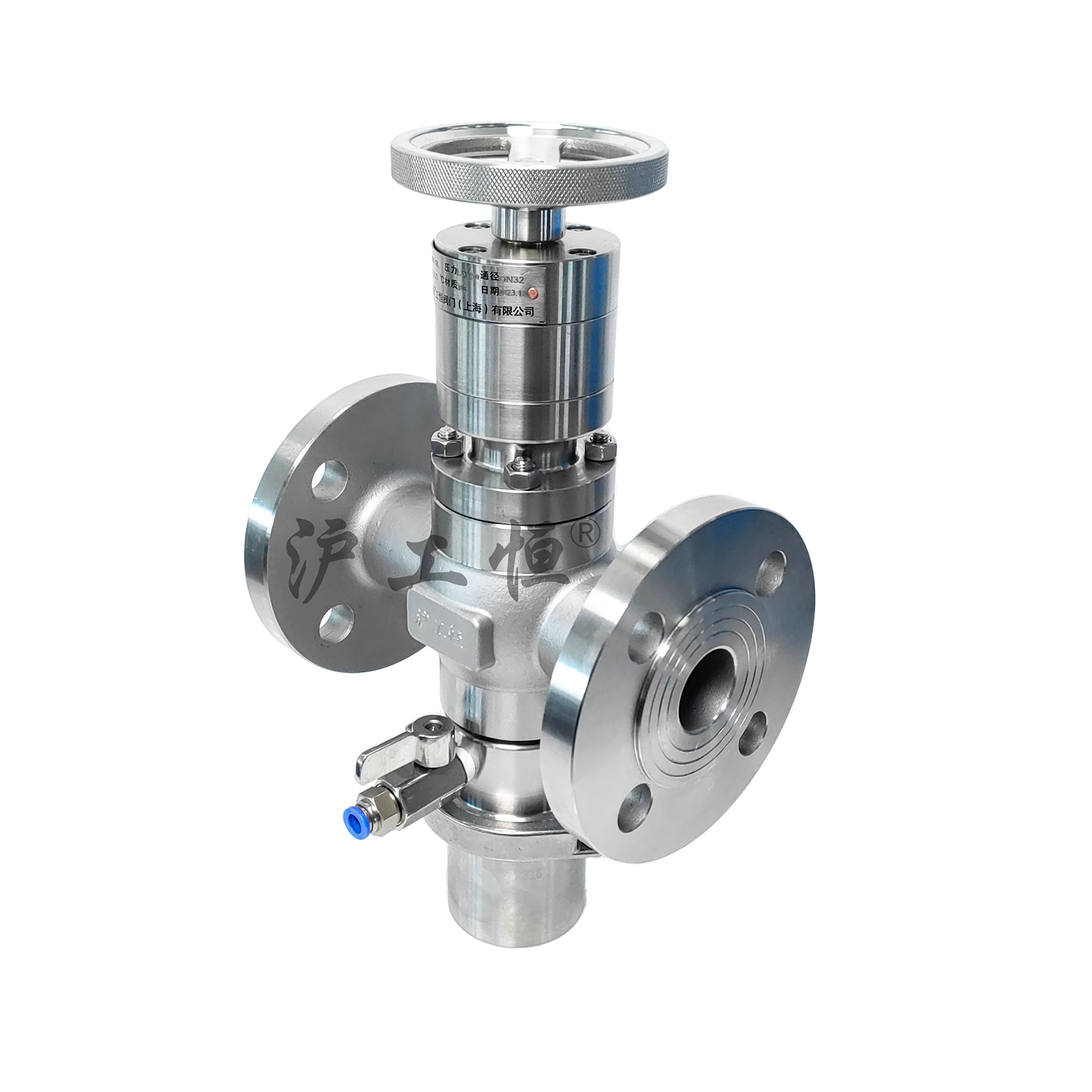

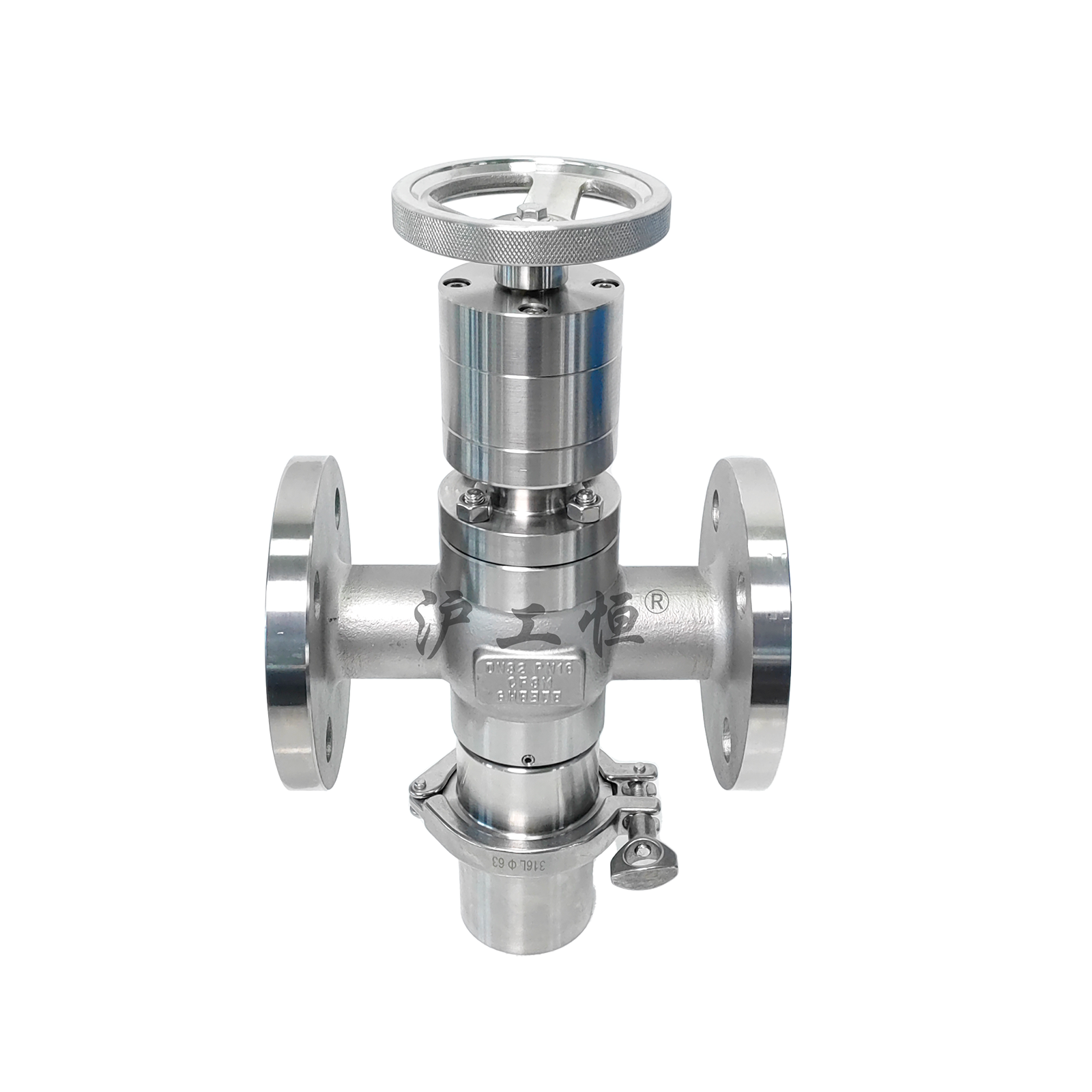

1. 核心结构组成

1. 三通法兰阀体主体
   一体式锻打三通结构，两端标准法兰对接真空反应釜与工艺管道，内腔镜面抛光无死角，不易挂料、结晶；介质流道无凹凸积液区，适配粘稠、易析出物料，支持 CIP 在位清洗与 SIP 高温蒸汽灭菌。
2. 顶部手动调节机构
   大尺寸防滑手轮，可精准调节阀芯开启行程，自由控制取样介质流速，高压 / 负压工况下避免介质喷涌；内部弹簧密封组件，关阀后阀座紧密贴合，杜绝真空环境下空气倒灌进反应体系。
3. 底部吹扫气路接口
   阀体下方标配快插式吹扫接头，可外接氮气、氩气等惰性气源；取样前后通入惰性气体吹扫冲洗取样支路，排空管路内空气、水汽与残留腐蚀性物料，实现无氧取样，同时防止介质长期滞留腐蚀阀体内腔。
4. 下部密闭取样输出口
   阀体底端为标准卫生取样接口，可匹配取样瓶、耐压取样钢瓶，全程密闭承接样品，真空状态下无挥发、无喷溅，取样完成后可直接密封送检，避免样品接触空气变质。

2. 完整真空取样工作流程

1. 待机密封状态：旋转顶部手轮将阀芯完全关闭，阀体隔绝真空釜与外界，釜内维持稳定负压，无空气渗入、无介质渗漏；
2. 前置惰性吹扫：吹扫接口接入氮气，通入洁净惰性气体冲洗整条取样支路，排尽管路内空气、水汽与杂质，创造无氧取样环境；
3. 负压取样采集：缓慢旋转顶部手轮开启阀芯，依靠釜内负压将物料吸入取样通道，流入下方取样容器，手轮可控制出料快慢，防止流速过快造成飞溅；
4. 后置吹扫清洁：取样完成，先关闭主阀芯，再次通入惰性气体吹扫阀体内残留介质，避免腐蚀物料滞留结晶、侵蚀阀体；吹扫结束切断气源，阀门恢复真空待机状态。

三、产品核心优势

1. 独立吹扫气路，实现无氧真空取样

2. 真空级密封结构，杜绝空气倒灌

3. 手动流量可调，操作安全可控

4. 全不锈钢卫生结构，耐腐易清洁

5. 一体集成设计，安装维护简便

6. 全程密闭采样，环保安全

四、适用行业场景

1. 医药原料药：真空合成反应釜、无菌中间体无氧密闭取样；
2. 锂电新能源：含氟电解液、高纯溶剂负压真空管线采样；
3. 精细氯化化工：真空精馏、卤素合成反应管路防腐取样；
4. 特种新材料：对氧气、水汽敏感的高纯粉体、液体真空检测；
5. 农药合成行业：强腐蚀有机溶剂负压反应釜在线取样；
6. 实验室中试设备：小型真空反应釜标准化密闭抽样。

五、常规技术参数

1. 过流材质：316L 不锈钢（哈氏合金、钛材可定制强腐蚀款）
2. 操作方式：顶部手动手轮调节流量、开关阀门
3. 配套功能：底部惰性气体吹扫接口、真空防倒灌密封
4. 适用真空度：最高 - 0.1MPa 极限负压工况
5. 公称压力：真空～PN16，可定制 PN40 高压真空款
6. 工作温度：-20℃ ~ 180℃，支持 135℃蒸汽灭菌
7. 密封材质：PTFE、FFKM、EPDM 卫生防腐密封
8. 吹扫气源：0.4~0.6MPa 氮气 / 氩气惰性气体
9. 连接方式：两端法兰连接，底部快插吹扫口 + 卫生取样口
10. 内腔光洁度：Ra≤0.8μm 镜面抛光，无积液死角
